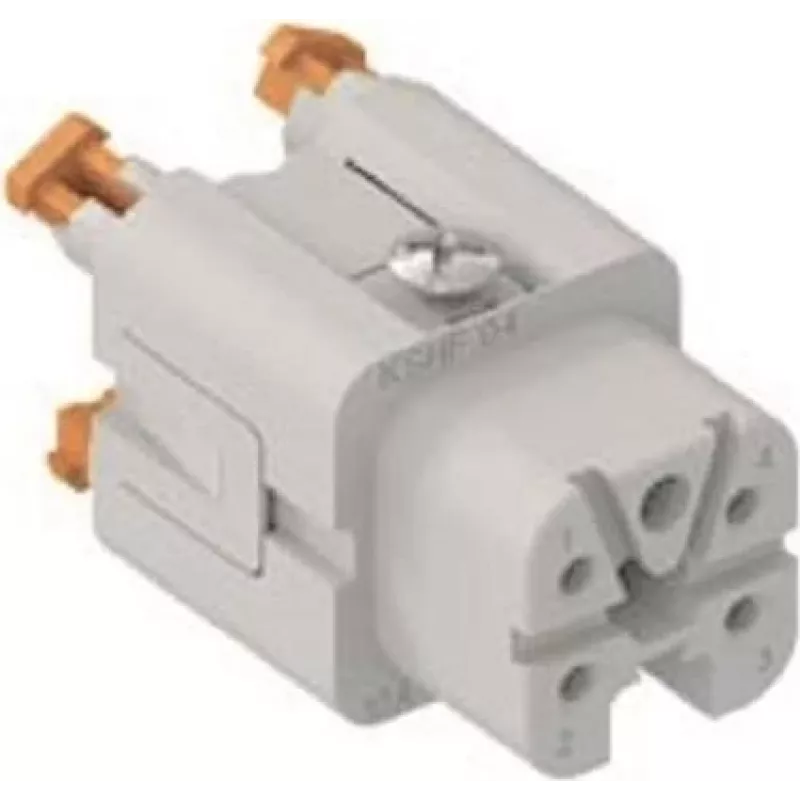

ILME CKSHF04 moteriškas įdėklas 4P+PE sidabrinis SQUICH 10A 400V dydis 21.21

10 A vardinė srovė ir 400 V vardinė įtampa – du parametrai, nuo kurių priklauso, ar pramoninio valdymo skydo instaliacija bus patikima ilgus metus. ILME CKSHF04 moteriškas įdėklas su SQUICH spyruoklinio gnybto technologija leidžia prijungti laidininkus be specialių įrankių, todėl montavimas ir pertvarkymas vyksta greičiau nei su varžtinėmis jungtimis.

Kodėl verta rinktis

Sidabru padengti kontaktai užtikrina mažą kontaktinę varžą ir stabilų veikimą net ir sudėtingomis pramoninėmis sąlygomis. Kompaktiškas 21.21 dydžio korpusas suderinamas su standartiniais ILME gaubtais ir korpusais – galima tankiai išdėstyti laidus nepakenkiant prieinamumui.

Techninės specifikacijos

• Gaminio tipas: moteriškas įdėklas (lizdas)
• Jungčių serija: SQUICH
• Polių skaičius: 4 + PE (apsauginis įžeminimas)
• Vardinė srovė: 10 A
• Vardinė įtampa: 400 V
• Prijungimo technologija: spyruoklinis gnybtas be įrankių
• Laido skerspjūvis: 0,14–2,5 mm² (AWG 26–14)
• Kontaktų medžiaga: vario lydinys
• Kontaktų danga: sidabras
• Korpuso dydžio suderinamumas: ILME dydis 21.21
• Darbinė temperatūra: nuo -40 °C iki +125 °C
• Degumo klasė: UL 94 V-0
• Sujungimo ciklai: ≥ 500
• Izoliacijos varža: >10 GΩ
• Impulsinė atsparumo įtampa (Uimp): 6 kV
• Užterštumo laipsnis: 3
• Viršįtampio kategorija: III
• Įdėklo medžiaga: termoplastikas (polikarbonatas)

Kam tinka

• Variklių valdymo grandinėms
• Maitinimo paskirstymui mašinose
• Signalų ir valdymo laidų sujungimui automatizavimo skydeliuose
• Esamų ILME instaliacijų atnaujinimui ir priežiūrai

Naudojimas

Įdėklas montuojamas į suderinamą ILME 21.21 dydžio korpusą. SQUICH sistema leidžia prijungti standžius arba lanksčius varinius laidus tiesiog įkišant – nereikia veržliarakčio ar sukimo momento kontrolės. Tai sumažina montavimo laiką ir klaidų tikimybę.

Patarimas: prieš jungdami laidus įsitikinkite, kad jų skerspjūvis atitinka 0,14–2,5 mm² intervalą. Jei naudojate lanksčius laidus su antgaliais, patikrinkite, ar antgalio ilgis tinkamas spyruokliniam gnybtui – per ilgas antgalis gali trukdyti fiksavimui. Periodiškai tikrinkite kontaktų būklę; esant dideliam ciklų skaičiui (≥ 500), rekomenduojama atlikti profilaktinį patikrinimą.
