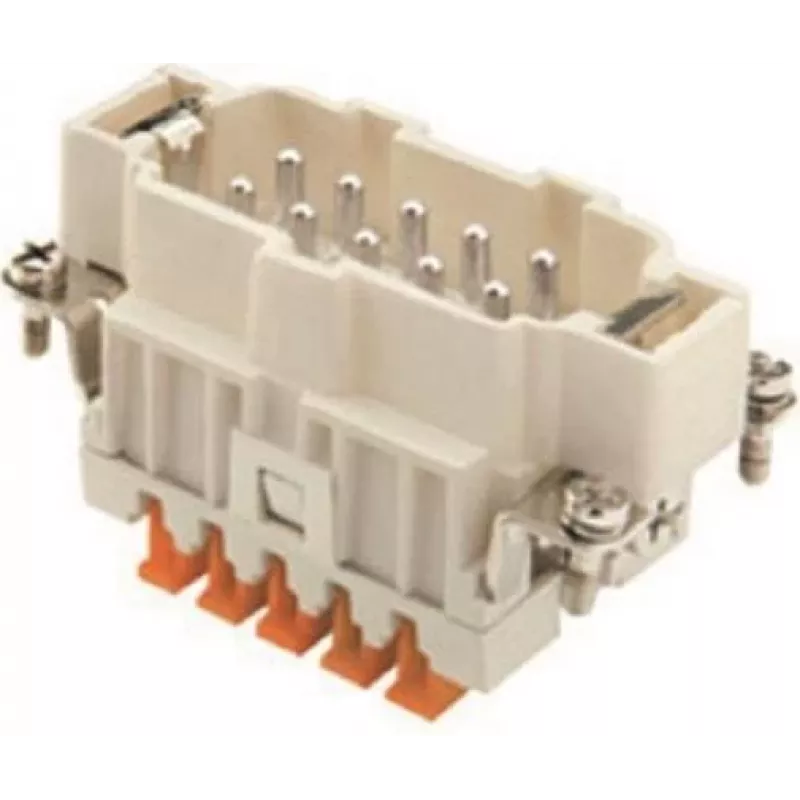

ILME CSHM10 vyriškas įdėklas 10P+PE sidabrinis SQUICH 16A 500V dydis 57.27

ILME CSHM10 – tai 10 polių + PE vyriškas įdėklas su SQUICH spyruokliniais gnybtais, skirtas 16 A / 500 V apkrovoms. Sidabruoti kontaktai užtikrina patikimą laidumą, o dydis 57.27 leidžia montuoti standartiniuose ILME korpusuose.

Kodėl verta rinktis

• SQUICH spyruokliniai gnybtai leidžia prijungti laidininką be įrankių – tiesiog įkiškite nuimtą izoliaciją ir jungtis patikimai susikabins.
• 10 polių + apsauginis įžeminimas (PE) – tinka maitinimo ir valdymo grandinėms.
• Nominali srovė 16 A, įtampa 500 V, impulsinė atsparumo įtampa 6 kV.
• Sidabruoti vario lydinio kontaktai užtikrina mažą kontaktinę varžą (≤1 mΩ) ir ilgą tarnavimo laiką.
• Atsparumas vibracijai – spyruoklinis sujungimas išlieka patikimas net ir intensyviomis eksploatavimo sąlygomis.
• Platus laidų diapazonas: 0,14–2,5 mm² (AWG 26–14).
• Didelis sujungimų skaičius (≥500) ir platus darbinės temperatūros diapazonas (-40 °C iki +125 °C).
• Degumo klasė UL 94 V-0, užterštumo laipsnis 3, viršįtampių kategorija III.

Kam skirta

Elektros skydų surinkėjams, mašinų gamintojams ir techninės priežiūros specialistams, kuriems reikia greitai sujungiamo, didelio tankio stačiakampio jungties įdėklo. Idealiai tinka ten, kur svarbus laikas arba jungtys turi atlaikyti vibraciją.

Naudojimas

Nuimkite reikiamą izoliacijos ilgį ir įkiškite laidą į SQUICH gnybtą – jis užsifiksuos automatiškai. Norėdami išimti laidą, naudokite SQUICH atlaisvinimo įrankį arba mažą plokščią atsuktuvą. Kad jungtis būtų pilna, sujunkite šį vyrišką įdėklą su atitinkamu moterišku tos pačios serijos ir dydžio įdėklu, taip pat suderinamu gaubtu ir korpusu.

Specifikacijos

• Gaminio tipas: vyriškas įdėklas (kištukinis)
• Serija: CSHM
• Polių skaičius: 10 + PE
• Nominali srovė: 16 A
• Nominali įtampa: 500 V
• Impulsinė atsparumo įtampa: 6 kV
• Laido skerspjūvis: 0,14–2,5 mm² (AWG 26–14)
• Kontaktų medžiaga: vario lydinys, sidabruotas
• Korpuso dydis: 57.27
• Darbinė temperatūra: -40 °C iki +125 °C
• Degumo klasė: UL 94 V-0
• Sujungimų ciklai: ≥500
• Užterštumo laipsnis: 3
• Viršįtampių kategorija: III
• Izoliacijos varža: ≥10 GΩ
• Kontaktinė varža: ≤1 mΩ

Patarimas: prieš jungdami laidus, įsitikinkite, kad jie nuimti iki rekomenduojamo ilgio – taip užtikrinsite patikimą dujų nepraleidžiančią jungtį. Periodiškai patikrinkite, ar SQUICH gnybtuose nėra pažeistų laidų ar oksidacijos požymių.
