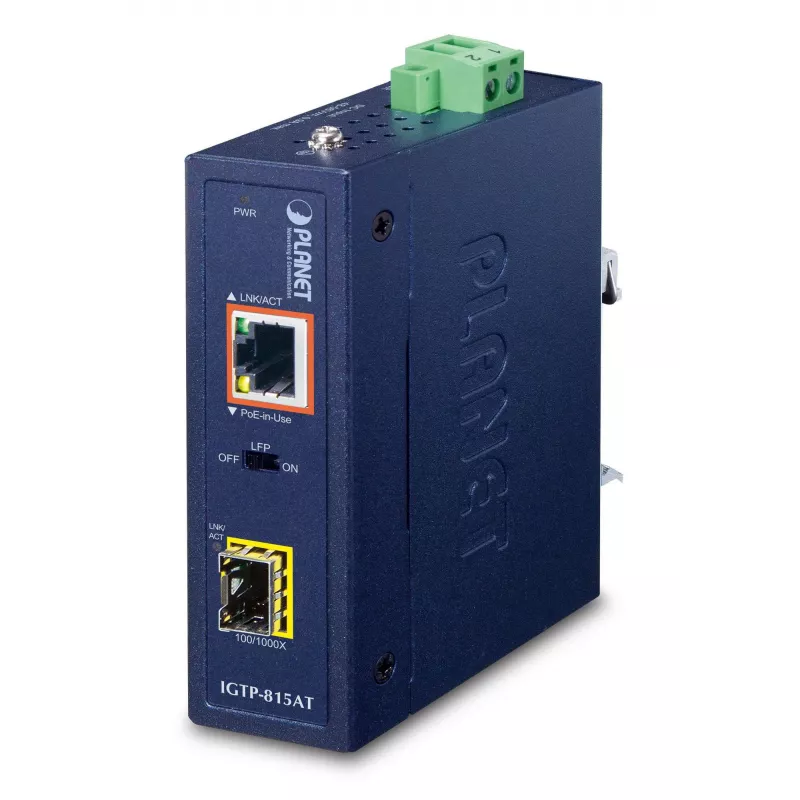

Tinklo medijos keitiklis PLANET IGTP-815AT

PLANET IGTP-815AT yra kompaktiškas pramoninės klasės Gigabit PoE+ medijos keitiklis, skirtas sujungti 100/1000BASE-X SFP šviesolaidžio jungtį su 10/100/1000BASE-T 802.3at PoE+ varinio tinklo prievadu. Jis pagamintas IP30 metaliniame korpuse, veikia ekstremaliose temperatūrose nuo -40 iki 75 °C ir užtikrina stabilų duomenų bei energijos perdavimą atšiauriomis sąlygomis bei erdvės apribojimais.

Privalumai

Įrenginys palaiko IEEE 802.3at PoE+ standartą, tiekiant iki 36 W galios nuotoliniam 802.3af/at įrenginiui, tuo pačiu metu perduodant Gigabit Ethernet duomenis. SFP lizdas priima 100BASE-FX/1000BASE-X modulius, užtikrinančius šviesolaidžio ryšį iki 120 km, taip praplečiant PoE aprėptį už 100 m UTP ribos. Integruotos Link Fault Passthrough (LFP) funkcijos (LLCF ir LLR) leidžia stebėti ryšio būseną, o tvirta apsauga nuo ESD ir viršįtampių (±6 kV kontaktas, ±8 kV oras, ±6 kV viršįtampis) padidina patikimumą elektriškai triukšmingoje aplinkoje.

Kur naudoti

• PoE maitinamų įrenginių, tokių kaip belaidžiai prieigos taškai ir IP kameros, aprėpties praplėtimui
• Kampuso ar paslaugų teikėjo šviesolaidžio segmentų prijungimui prie PoE varinės galinės įrangos
• Pramoniniams įrengimams, reikalaujantiems plačios temperatūros diapazono ir kompaktiško dydžio

Pagrindinės techninės specifikacijos

• Maksimalus duomenų perdavimo greitis: 1000 Mbit/s
• Prievadai: 1 × 10/100/1000BASE-T PoE+ RJ-45, 1 × 100/1000BASE-X SFP
• PoE standartas ir biudžetas: IEEE 802.3at PoE+, iki 36 W
• Maksimalus UTP atstumas PoE: 100 m; šviesolaidžio SFP atstumas: iki 120 km (priklausomai nuo modulio)
• Darbinė temperatūra: -40 iki 75 °C
• ESD ir viršįtampių apsauga: ±6 kV kontaktas, ±8 kV oras, ±6 kV viršįtampis
• Korpusas: IP30 metalinis; montavimas: ant sienos arba DIN bėgio
• Svoris: 0,231 kg

Naudojimas

Įstatykite IGTP-815AT norimoje vietoje arba pritvirtinkite ant DIN bėgio ar sienos. Įdėkite tinkamą SFP modulį į SFP lizdą ir prijunkite šviesolaidžio kabelį. Prijunkite PoE+ RJ-45 prievadą prie maitinamo įrenginio naudodami standartinį UTP kabelį (iki 100 m). Prijunkite maitinimą pagal naudojimo instrukciją; įrenginys veikia Plug and Play principu ir nereikalauja programinės įrangos konfigūravimo. Naudokite DIP jungiklį, kad įjungtumėte arba išjungtumėte Link Fault Passthrough (LFP) funkciją, jei reikia stebėti ryšį.

Rekomendacijos

Naudokite suderinamus SFP modulius, atitinkančius reikiamą atstumą ir bangos ilgį, ir įsitikinkite, kad prijungtų įrenginių PoE biudžetas neviršija 36 W. Siekiant patikimo ilgalaikio veikimo lauko ar pramoninėje aplinkoje, montuokite keitiklį apsaugotame korpuse ir laikykitės įžeminimo bei apsaugos nuo viršįtampių rekomendacijų.
