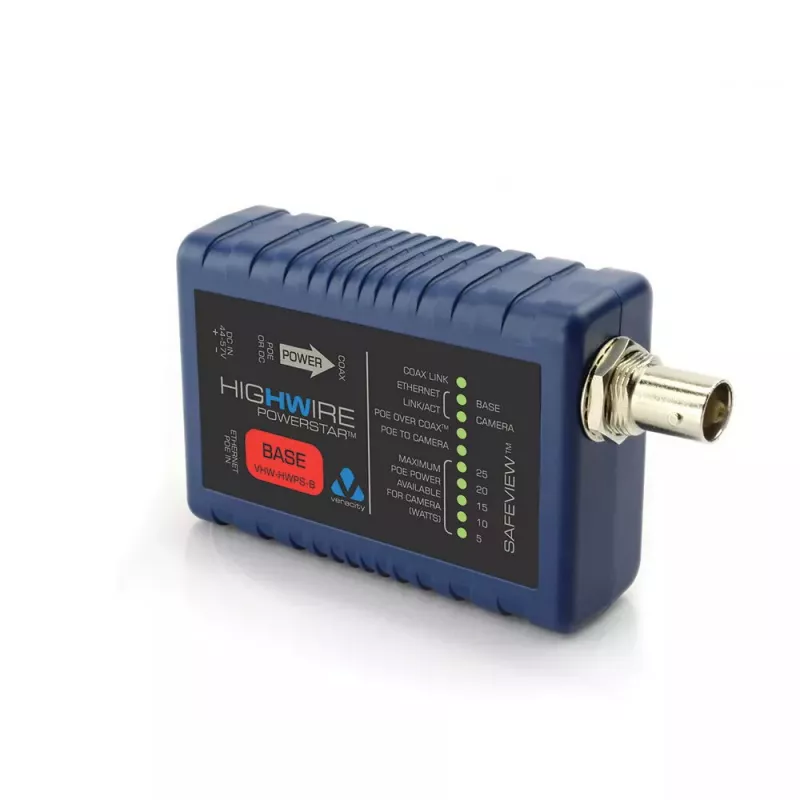

Tinklo medijos keitiklis Veracity VHW-HWPS-B

Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR) – tai tinklo medijos keitiklis, leidžiantis perduoti 100 Mbit/s Ethernet ir iki 25 W PoE maitinimą per esamą koaksialinį kabelį. Šis sprendimas idealiai tinka senoms koaksialinėms CCTV sistemoms modernizuoti į IP kameras be naujų kabelių tiesimo. Įrenginį sudaro BASE blokas, įvedantis PoE į koaksialinį kabelį, ir CAMERA blokas, išgaunantis PoE ir tiekiantis pilną PoE Plus galią kamerai.

Privalumai

HIGHWIRE technologija užtikrina stabilų 100Base-T ryšį per koaksialinį kabelį iki nurodyto atstumo, išlaikant suderinamumą su esama instaliacija. Sistema tiekia iki 25 W PoE per koaksialinį kabelį, todėl nereikia atskirų maitinimo šaltinių prie kamerų. Itin mažas energijos suvartojimas ir efektyvus maitinimo perdavimas leidžia naudoti net žemesnės klasės RG-59 kabelį tipinėms IP kamerų apkrovoms. Integruoti SafeView būsenos indikatoriai rodo tinklo ir maitinimo būklę per kabelį be nuotolinės prieigos; įrenginys taip pat saugiai aptinka PoE įrenginius, kad nepažeistų ne PoE ar analoginės įrangos.

Kam tinka

• Senos koaksialinės CCTV kabelinės sistemos atnaujinimui į IP kameras
• Ethernet ir PoE tiekimui nuotolinėms kameroms, kai naujų kabelių tiesimas neįmanomas
• Instaliacijoms, reikalaujančioms iki 25 W PoE kamerai
• Objektams, kur reikia greitai patikrinti ryšio ir maitinimo būklę montavimo metu

Pagrindinės techninės specifikacijos

• Modelis: Veracity VHW-HWPS-B (HIGHWIRE POWERSTAR)
• Duomenų perdavimo sparta: 100 Mbit/s (100Base-T)
• PoE galia per koaksialinį kabelį: iki 25 W kamerai (suderinama su IEEE 802.3af/at)
• Maksimalus perdavimo atstumas: iki 500 m per koaksialinį kabelį (priklauso nuo kabelio kokybės)
• Įėjimo įtampa: 40–57 V
• Tipinis energijos suvartojimas: 1,5 W
• Prievadai: 1 × Ethernet RJ-45
• Spalva: Mėlyna
• Sertifikatai: FCC, CE, RoHS

Naudojimas

Įdiekite HIGHWIRE POWERSTAR BASE bloką prie tinklo / PoE šaltinio ir prijunkite jo RJ-45 prievadą prie komutatoriaus ar PoE injektoriaus. Nutieskite esamą koaksialinį kabelį tarp BASE ir CAMERA blokų. Prijunkite CAMERA bloką prie IP kameros per RJ-45 išvestį; CAMERA blokas tieks PoE kamerai. Jei PoE nėra tinklo pusėje ar reikia papildomos galios, pagal dokumentaciją prijunkite pasirinktinį maitinimo šaltinį prie BASE ar CAMERA bloko. Įrenginiai veikia plug-and-play – jokios specialios konfigūracijos nereikia.

Rekomendacijos

Naudokite HIGHWIRE POWERSTAR su žinomos kokybės koaksialiniu kabeliu. Montavimo metu patikrinkite maitinimo ir ryšio būseną naudodami SafeView indikatorius. Kritinėse instaliacijose rekomenduojama naudoti UPS palaikomą PoE šaltinį arba prijungti pasirinktinį maitinimo šaltinį, kad būtų užtikrintas nenutrūkstamas maitinimas kameroms.
