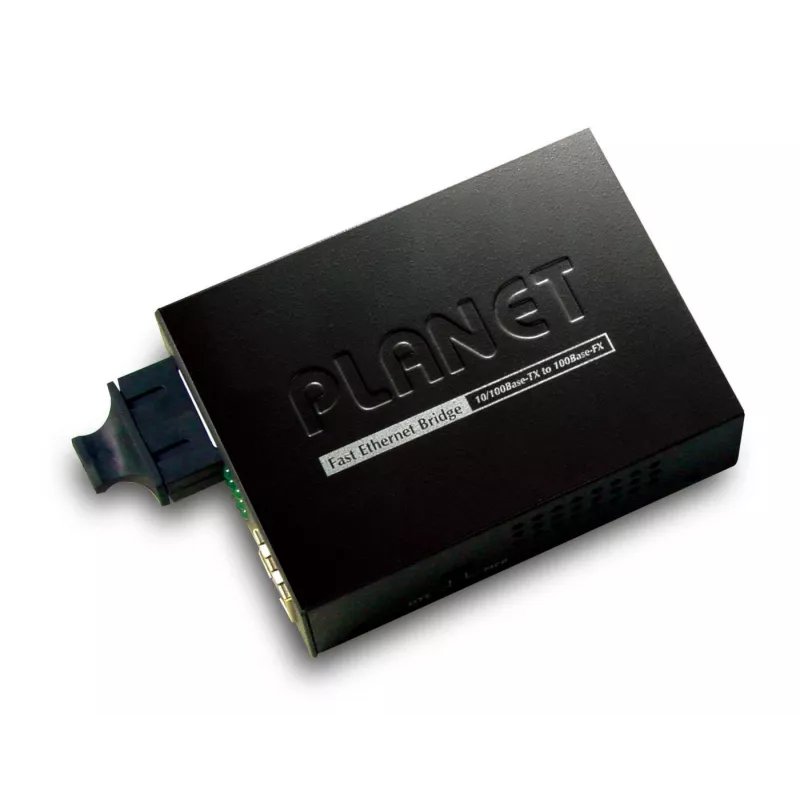

Tinklo medijos keitiklis PLANET FT802S15

PLANET FT802S15 yra „Fast Ethernet“ medijos keitiklis, skirtas konvertuoti 100Base-FX vienmodį šviesolaidį į 10/100Base-TX ekranuotą vytos poros (STP) ryšį. Šis įrenginys užtikrina 100 Mbit/s šviesolaidinę jungtį naudojant SC jungtį 1310 nm bangos ilgiu ir palaiko iki 15 000 metrų atstumą vienmodžiu šviesolaidžiu. Metalinis korpusas ir FCC A bei CE A klasės atitiktis užtikrina patikimumą profesionaliose aplinkose.

Pritaikymas

Keitiklis idealiai tinka plėsti Ethernet tinklus per vienmodį šviesolaidį iki 15 km, jungti komutatorius ar darbo vietas prie šviesolaidinės magistralės. Jis ypač naudingas ten, kur reikalingas nuorodos gedimų signalizavimas ir rankinis duplekso valdymas.

Pagrindinės techninės specifikacijos

• Modelis: PLANET FT802S15 (FT-802S15)
• Duomenų perdavimo sparta: 100 Mbit/s („Fast Ethernet“)
• Vario prievadas: 1 × 10/100Base-TX (RJ-45), STP
• Šviesolaidinis prievadas: 1 × 100Base-FX, SC jungtis, vienmodis
• Bangos ilgis: 1310 nm
• Maksimalus atstumas: 15 000 m
• Dupleksas: pusė ir pilnas dupleksas (automatinis derinimas + rankinis perjungimas)
• Nuorodos gedimų praleidimas: LLCF / LLR (DIP jungikliu įjungiama/išjungiama)
• Maitinimas: Įėjimas 100–240 V, Išėjimas 5 V
• Sertifikatai: FCC A klasė, CE A klasė
• Spalva / Svoris: Juoda / 0,2 kg

Naudojimo rekomendacijos

Prijunkite vienmodį SC šviesolaidį (1310 nm) prie šviesolaidinio prievado ir STP Ethernet kabelį prie RJ-45 prievado. Įrenginys automatiškai derina duplekso režimą su prijungtu vario įrenginiu, nebent rankiniu būdu nustatote duplekso perjungimą šviesolaidinėje sąsajoje. Norėdami pasiekti pilną duplekso našumą (200 Mbps), palikite automatinį derinimą įjungtą, kai jungiate prie komutatorių ar modernių tinklo plokščių. DIP jungikliu įjunkite LLCF/LLR, kad monitoringo įranga iš karto aptiktų nuorodos gedimus.
