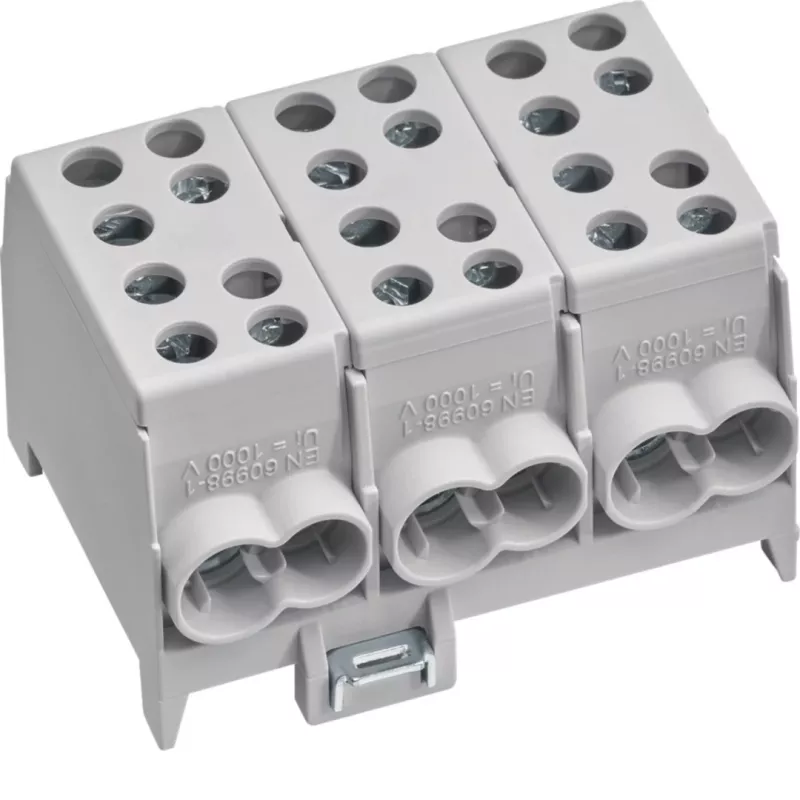

Hager Main Line Branch Terminal Block KH35L3 3-Pole 2x35-2x25mm² Grey

Skirstomųjų skydų montuotojams ir pramoninių spintų projektuotojams, kuriems tenka skirstyti didelius srovės kiekius, Hager KH35L3 pagrindinės linijos atšakos gnybtų blokas yra sprendimas, taupantis laiką ir vietą. Vietoj papildomų jungiamųjų dėžių, šis blokas leidžia vienoje vietoje atšakoti 35 mm² pagrindinę liniją į dvi 25 mm² atšakas kiekvienam poliui, išlaikant tvarkingą ir patikimą instaliaciją.

Kodėl verta rinktis

KH35L3 konstrukcija su sraigtiniais gnybtais užtikrina patikimą kontaktą tiek su standžiais, tiek su lanksčiais laidininkais. Blokas tvirtinamas ant DIN bėgelio (TS35) arba varžtais, todėl lengvai pritaikomas tiek naujuose, tiek esamuose skydeliuose. Korpusas iš pilko poliamido (PA) atsparus mechaniniams ir cheminiams poveikiams, o kontaktai iš alavuoto žalvario užtikrina ilgaamžiškumą.

Techninė specifikacija

• Produkto tipas: Pagrindinės linijos atšakos gnybtų blokas
• Polių skaičius: 3
• Pagrindinės linijos įėjimas: 1 x 35 mm² vienam poliui
• Pagrindinės linijos išėjimas: 1 x 35 mm² vienam poliui
• Atšakos išėjimas: 2 x 25 mm² vienam poliui
• Vardinė srovė: 125 A
• Vardinė įtampa: 690 V AC
• Montavimas: DIN bėgelis (TS35) arba varžtinis tvirtinimas
• Spalva: Pilka
• Prijungimo tipas: Sraigtiniai gnybtai
• Korpuso medžiaga: Poliamidas (PA)
• Laidininko medžiaga: Alavuotas žalvaris
• Maksimalus sukimo momentas pagrindinei linijai: 4 Nm
• Maksimalus sukimo momentas atšakai: 3 Nm
• Darbinė temperatūra: -25 iki +70 °C

Kam tinka

• Galios skirstymui gyvenamuosiuose ir komerciniuose skirstomuosiuose skyduose
• Pagrindinių maitinimo linijų atšakojimui į pogrupius pramoninėse spintose
• Esamų instaliacijų modernizavimui, kai trūksta vietos

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad pagrindinės linijos ir atšakų laidininkų skerspjūviai atitinka bloko specifikaciją. Visada laikykitės nurodytų sukimo momentų: pagrindinei linijai – 4 Nm, atšakoms – 3 Nm. Tai užtikrins patikimą kontaktą ir išvengsite perkaitimo. Montuodami ant DIN bėgelio, patikrinkite, ar blokas tvirtai laikosi. Jei naudojate varžtinį tvirtinimą, pasirinkite tinkamo ilgio varžtus, kad nepažeistumėte korpuso.

Blokas atitinka IEC 60947-7-1 standartą ir turi IP20 apsaugos klasę. Sandėliuojant laikykite sausose patalpose, kad išvengtumėte korozijos.
