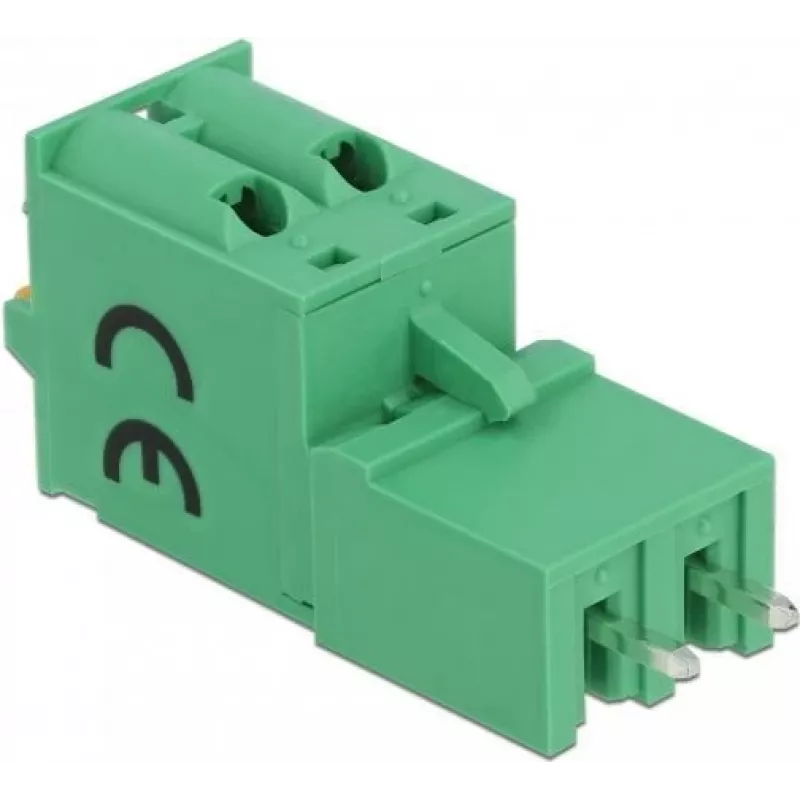

Delock 66500 terminalų blokų rinkinys PCB plokštėms, 2 kontaktų, 5,08 mm žingsnio, vertikalus

5,08 mm žingsnis ir vertikali montavimo padėtis – tai sprendimas, leidžiantis taupyti PCB vietą ir užtikrinti patikimą laidų prijungimą. Delock 66500 terminalų blokų rinkinys skirtas profesionaliems elektronikos projektams, kuriuose reikalingas atsukamas ir daugkartinis sujungimas.

Kam skirtas

Elektronikos inžinieriams, prototipų kūrėjams, pramoninių valdymo skydų montuotojams ir visiems, kurie PCB plokštėse naudoja nuimamus laidų sujungimus. Tinka tiek smulkiems remontams, tiek serijinei gamybai.

Pagrindinės savybės

• 2 kontaktų terminalų blokas su 5,08 mm žingsniu
• Vertikali orientacija, montuojama per skylutes PCB plokštėje
• Sraigtinė jungtis priima 28–12 AWG (0,08–3,3 mm²) laidus
• Nominali įtampa 300 V, srovė 10 A
• Korpusas iš poliamido 66 (PA66), atsparumas degimui UL 94V-0
• Kontaktai – žalvaris, alavuotas; varžtai – plienas, cinkuotas
• Darbinė temperatūra: nuo -40 °C iki 105 °C
• Rinkinyje 10 vienetų

Specifikacijos

• Jungties tipas: terminalų blokas
• Kontaktų skaičius: 2
• Žingsnis: 5,08 mm
• Montavimo orientacija: vertikali
• Montavimo tipas: per skylutes PCB
• Prijungimo būdas: sraigtinė jungtis
• Nominali įtampa: 300 V
• Nominali srovė: 10 A
• Laido skersmuo: 28–12 AWG (0,08–3,3 mm²)
• Korpuso medžiaga: poliamidas 66 (PA66)
• Kontaktų medžiaga: žalvaris, alavuotas
• Varžtų medžiaga: plienas, cinkuotas
• Izoliacijos varža: 500 MΩ esant 500 V DC
• Atsparumas įtampai: AC 2000 V 1 minutę
• Varžto sukimo momentas: 0,5 Nm
• Degumo klasė: UL 94V-0
• Spalva: žalia
• Kiekis rinkinyje: 10 vienetų

Kaip naudoti

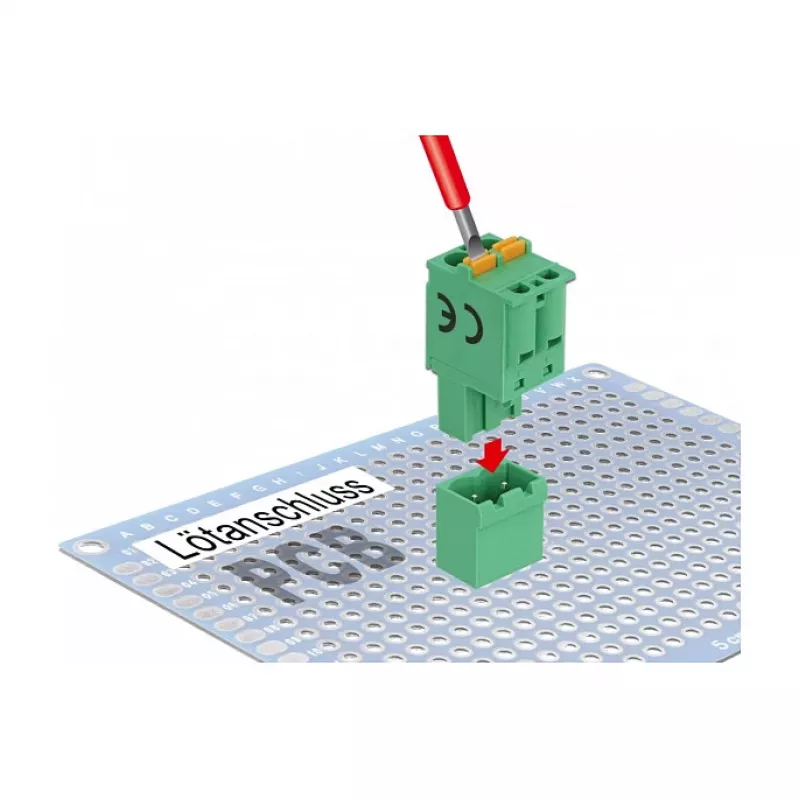

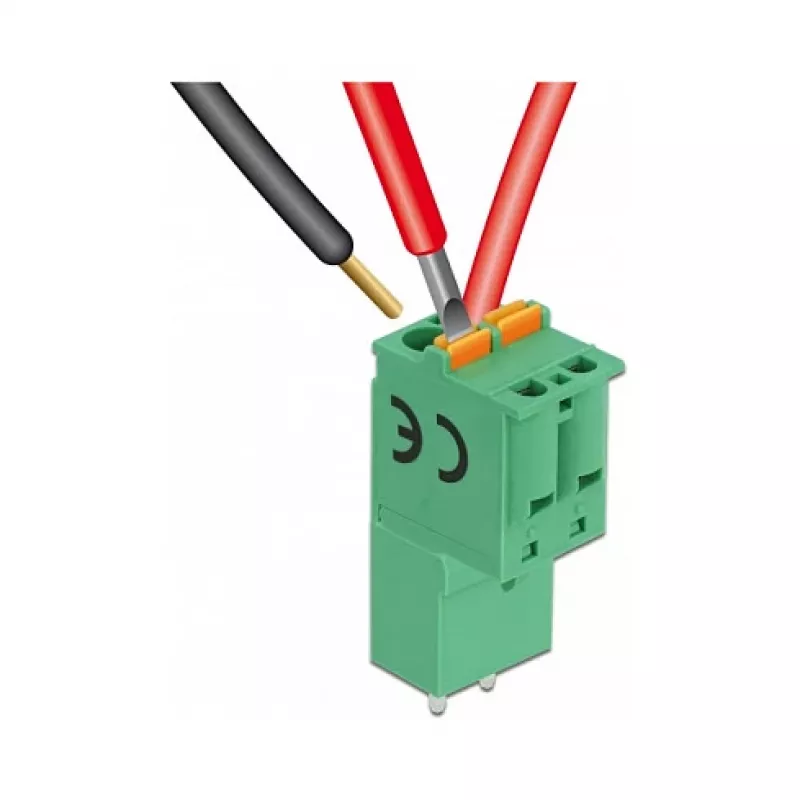

Įstatykite terminalų bloką į PCB plokštės skyles, atitinkančias 5,08 mm žingsnį, ir prilituokite. Laidus prijunkite atlaisvinę varžtus, įkišę nuimtą laidą ir priveržę 0,5 Nm jėga. Didesnės srovės atveju patikrinkite, ar laido skerspjūvis atitinka 10 A reikalavimą.

Patarimas: prieš lituodami įsitikinkite, kad PCB skylių žingsnis tiksliai 5,08 mm. Naudokite tinkamo dydžio atsuktuvą ir neviršykite 0,5 Nm sukimo momento, kad nepažeistumėte kontaktų. Jei planuojate dažnai perjungti laidus, rinkitės lankstesnius laidus, atitinkančius 28–12 AWG diapazoną.
