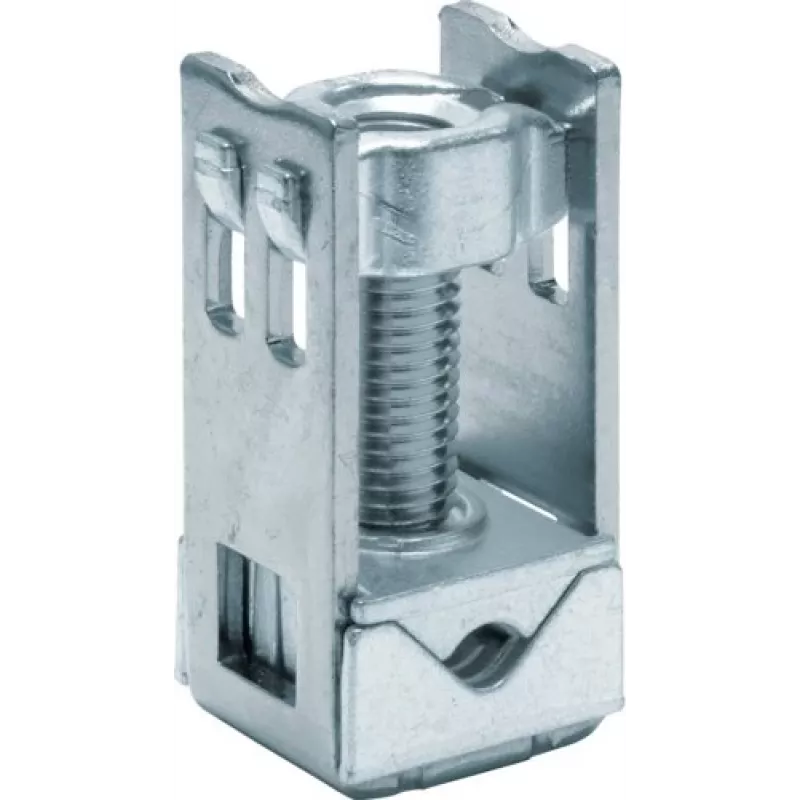

Hager KS18A S-bėgio gnybtas 35-120 mm², 12x5/10 mm šynoms

Didelių skerspjūvių laidininkų prijungimas prie šynų skirstomuosiuose ir valdymo skydeliuose dažnai reikalauja papildomų adapterių, kurie didina kontaktų skaičių ir mažina patikimumą. Hager KS18A S-bėgio gnybtas leidžia tiesiogiai varžtiniu sujungimu prijungti 35–120 mm² laidininkus prie 12x5 mm arba 12x10 mm šynų, užtikrinant mažos varžos ir ilgaamžį kontaktą be papildomų dalių.

Kam skirtas

Šis gnybtas skirtas elektros skydų surinkėjams, pramonės elektrikams ir techninės priežiūros specialistams, kuriems reikia patikimai prijungti standžius arba lanksčius varinius laidininkus prie S-bėgio šynų žemos įtampos skirstymo sistemose. Jis tinka įrenginiams iki 1000 V AC arba 1500 V DC, todėl pritaikomas tiek kintamosios, tiek nuolatinės srovės sistemose.

Pagrindinės savybės

• Priima 35–120 mm² laidininkus – tiek standžius, tiek lanksčius.
• Suderinamas su 12x5 mm ir 12x10 mm šynomis.
• Vienpolis varžtinis gnybtas su 12 Nm priveržimo momentu.
• Nominali įtampa: 1000 V AC / 1500 V DC.
• Izoliacija iš pilko poliamido (PA), atsparumas degumui UL94 V-0.
• Kontaktinė medžiaga: alavuotas varis – puikus laidumas ir atsparumas korozijai.
• Apsaugos laipsnis IP20, tinka uždaruose skydeliuose.
• Darbinė temperatūra: nuo -25 °C iki +70 °C.
• Atitinka IEC/EN 60947-7-1 standartą.

Specifikacijos

• Prekės ženklas: Hager
• Modelis: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Produkto tipas: šynų gnybtas
• Laidininko skerspjūvis: 35–120 mm²
• Laidininko tipas: standus ir lankstus
• Šynų suderinamumas: 12 x 5 mm / 12 x 10 mm
• Polių skaičius: 1
• Prijungimo būdas: varžtinis gnybtas
• Montavimas: tiesioginis montavimas ant šynos
• Nominali įtampa: 1000 V AC / 1500 V DC
• Izoliacijos medžiaga: poliamidas (PA)
• Kontaktinė medžiaga: alavuotas varis
• Spalva: pilka
• Priveržimo momentas: 12 Nm
• Standartai: IEC/EN 60947-7-1
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 °C iki +70 °C
• Degumo klasė: UL94 V-0
• Pritaikymas: galios skirstymas, pramoninis valdymas

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad šyna ir laidininkas yra švarūs. Naudokite kalibruotą momentinį raktą, nustatytą 12 Nm, kad išvengtumėte per mažo ar per didelio priveržimo. Lanksčius laidininkus užmaukite ant įvorių – taip išvengsite atskirų gyslų lūžimo ir užtikrinsite optimalų kontaktą. Visada išjunkite maitinimą prieš atlikdami montavimo darbus.

Patarimas: reguliariai tikrinkite priveržimo momentą po pirmųjų eksploatacijos valandų – dėl temperatūros pokyčių varžtinės jungtys gali atsilaisvinti. Laikykitės gamintojo nurodymų ir naudokite tik originalius Hager priedus.
