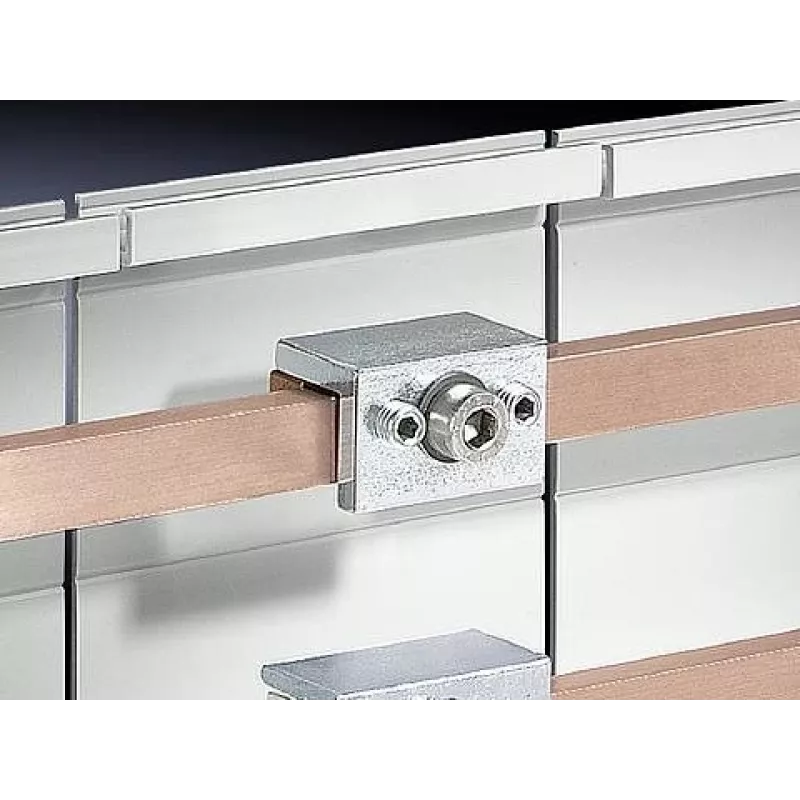

Rittal SV vieno laidininko šynų jungtis 9350.075 (3 vnt.) plokščioms varinėms šynoms, 1600 A, 1000 V, juoda

Skirstomųjų ir valdymo skydų inžinieriams bei elektros instaliacijos specialistams, kuriems tenka užtikrinti patikimą didelės srovės perdavimą, Rittal SV serijos vieno laidininko šynų jungtis 9350.075 yra sprendimas, kuris tiesiog veikia. Ši jungtis skirta plokščioms varinėms šynoms, kurių storis nuo 5 iki 10 mm, ir atlaiko iki 1600 A srovę bei 1000 V AC/DC įtampą. Trijų vienetų rinkinys leidžia atlikti kelis sujungimus vienu metu, taupant laiką ir išlaidas.

Kodėl verta rinktis

• Didelė srovės galia: iki 1600 A (priklausomai nuo sistemos)
• Platus įtampos diapazonas: 1000 V AC/DC
• Suderinama su 5–10 mm storio plokščiomis varinėmis šynomis
• E-Cu (elektrolitinio vario) kontaktai užtikrina puikų laidumą
• Liepsnai atspari poliamido (PA) izoliacija, juodos spalvos
• 3 vnt. pakuotė – patogu keliems sujungimams
• Atitinka IEC 61439 standartą

Techniniai duomenys

• Gaminio tipas: šynų jungtis
• Jungties tipas: vieno laidininko
• Sistemos suderinamumas: Rittal SV šynų sistema
• Šynų medžiaga: plokščios varinės šynos
• Kontaktų medžiaga: E-Cu (elektrolitinis varis)
• Izoliacijos medžiaga: poliamidas (PA)
• Vardinė srovė (maks.): 1600 A
• Vardinė įtampa (maks.): 1000 V AC/DC
• Prijungimo būdas: varžtinis sujungimas
• Polių skaičius: 1
• Šynų storio suderinamumas: 5–10 mm
• Standartai: IEC 61439
• Spalva (izoliacija): juoda
• Darbinė temperatūra: nuo -5 °C iki +55 °C
• Montavimo tipas: tiesioginis prijungimas prie šynos
• Pakuotės kiekis: 3 vnt.

Kam tinka

Ši jungtis skirta elektros skydų gamintojams, automatizavimo sistemų integratoriams ir pramonės įmonių elektros tarnyboms, kurios vertina ilgaamžiškumą ir saugumą. Ji puikiai tiks tiek naujų skydų surinkimui, tiek esamų sistemų modernizavimui, kai reikia patikimo ir standartus atitinkančio sprendimo.

Kaip naudoti

Jungtis montuojama tiesiogiai ant plokščios varinės šynos varžtiniu būdu. Prieš montavimą įsitikinkite, kad šynos storis atitinka 5–10 mm intervalą, o paviršius švarus ir neriebus. Užveržkite varžtus reikiamu momentu, kad būtų užtikrintas geras kontaktas. Rekomenduojama periodiškai tikrinti sujungimų būklę.

Patarimas: siekiant išvengti perkaitimo, visada naudokite jungtis pagal gamintojo specifikacijas ir užtikrinkite, kad srovė neviršytų 1600 A. Montavimą patikėkite kvalifikuotam elektrikui.
