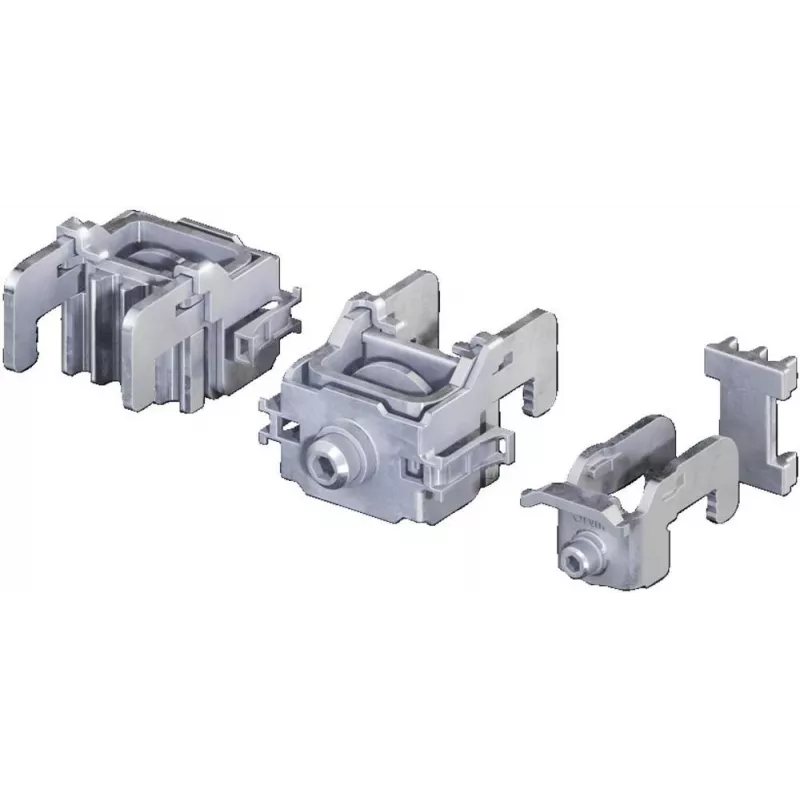

Rittal SV 9677.450 Šynų prijungimo gnybtas, 690 V AC, 63 A, 2,5-16 mm², 3 vnt.

Rittal SV 9677.450 – tai šynų prijungimo gnybtas, skirtas RiLine60 šynų sistemai, užtikrinantis patikimą varžtinį sujungimą su apvaliaisiais laidais nuo 2,5 iki 16 mm². 690 V AC ir 63 A nominalai leidžia jį naudoti reikliose pramoninėse elektros skirstymo sistemose.

Privalumai

• Suderinamas su RiLine60 šynų sistema – lengvai integruojamas į esamą infrastruktūrą.
• Apvaliųjų laidų skerspjūvis nuo 2,5 iki 16 mm² – lankstus sprendimas įvairiems prijungimams.
• Didelis nominalus srovės stipris 63 A esant 690 V AC – tinka energijai imliems įrenginiams.
• Montavimas be įrankių – gnybtas tiesiog užsifiksuoja ant šynos.
• Patvarus poliamido (PA 6.6) korpusas ir variniai kontaktai – ilgaamžiškumas ir geras laidumas.

Techniniai duomenys

• Gaminio tipas: šynų prijungimo gnybtas
• Šynų sistema: RiLine60
• Laidų tipas: apvalieji laidai
• Prijungimo būdas: varžtinis sujungimas
• Montavimo būdas: užsifiksuoja ant šynos
• Korpuso medžiaga: poliamidas (PA 6.6)
• Kontaktų medžiaga: varis
• Spalva: pilka
• Polių skaičius: 1
• Apsaugos klasė: IP20
• Standartai: VDE, UL, CSA, EAC
• Pakuotės kiekis: 3 vnt.
• Matmenys (P x A x G): 18 x 45 x 45 mm

Kam tinka

Šis gnybtas rekomenduojamas elektros inžinieriams, pramonės įmonių techninės priežiūros specialistams ir visiems, kurie projektuojia ar prižiūri skirstomąsias sistemas su RiLine60 šynomis. Jis puikiai tinka tiek naujose instaliacijose, tiek atliekant esamų sistemų modifikavimą ar remontą.

Naudojimas

Norėdami sumontuoti, tiesiog užspauskite gnybtą ant RiLine60 šynos – jis užsifiksuos vietoje. Tada įkiškite nuvalytą apvalųjį laidą (2,5–16 mm²) į gnybto angą ir priveržkite varžtą. Prieš naudodami įsitikinkite, kad sistema yra be įtampos. Dėl IP20 apsaugos klasės gnybtas turi būti montuojamas tik sausoje aplinkoje, apsaugotoje nuo tiesioginio vandens poveikio.

Patarimas: periodiškai patikrinkite varžtų priveržimo momentą, ypač po pirmųjų eksploatacijos valandų, kad būtų užtikrintas patikimas kontaktas ir išvengta perkaitimo. Visada laikykitės gamintojo nurodytų montavimo reikalavimų ir naudokite tinkamus įrankius.
