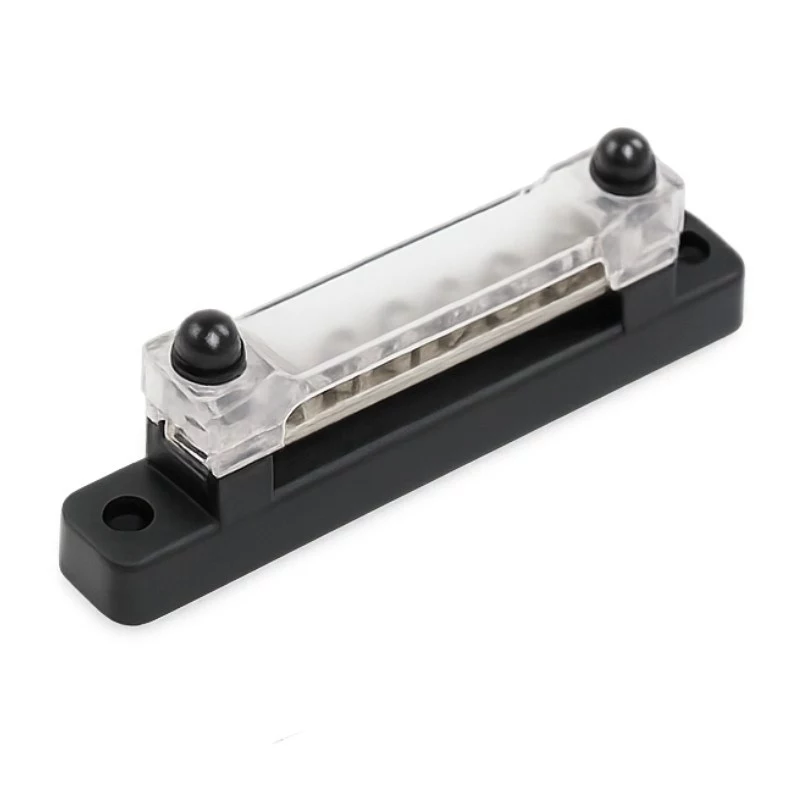

Busbar Solvian 150A 12P M4 su jungtimis

Skydų montuotojams, pramonės elektrikams ir mašinų integratoriams, kurie kasdien sprendžia didelės srovės paskirstymo iššūkius, reikia sprendimo, kuris būtų patikimas, kompaktiškas ir paruoštas naudoti iš karto. Busbar Solvian 150A 12P M4 su jungtimis pašalina laidų raizginį ir pavojingus sujungimus, suteikdamas dvylika aiškiai apibrėžtų prijungimo taškų vienoje 150 A vardinės srovės šynoje.

Kam skirta

Ši šyna skirta tiems, kurie skydiniuose įrenginiuose turi paskirstyti nuolatinę arba kintamąją srovę keliems vartotojams iš vieno maitinimo šaltinio. Ji puikiai tinka automatizavimo sistemoms, saulės energijos kombinuotosioms dėžėms, baterijų bankams, jūriniams elektros skydams ir bet kuriai vietai, kur reikia šakoti kelias grandines nuo bendro didelės srovės maitinimo. Jei reguliariai montuojate DIN bėgelio komponentus ir norite tvarkingo, lengvai prižiūrimo maitinimo mazgo, ši 12 pozicijų šyna yra tiesioginis sprendimas.

Pagrindinės savybės

• 150 A nuolatinė srovė, tinkama reiklioms šakų grandinėms.
• 12 prijungimo polių su M4 srieginiais kaiščiais arba varžtais, užtikrinančiais patikimą žiedinių antgalių arba kilpų sujungimą.
• Pridedamos suderintos jungtys, todėl galite pradėti montuoti iš karto, nereikia ieškoti papildomos aparatūros.
• Kompaktiškas, žemo profilio dizainas taupo bėgelio vietą, palyginti su atskirais gnybtų blokais.
• Tvirto vario arba alavuoto vario laidininkas užtikrina mažą varžą ir puikų laidumą.
• Izoliuotas pagrindas arba dangtelis sumažina atsitiktinio trumpojo jungimo riziką montuojant ant metalinių plokščių.
• Iš anksto išgręžtos montavimo angos leidžia lengvai pritvirtinti prie DIN bėgelio adapterių arba galinių plokščių.

Specifikacijos

• Prekės ženklas: ELEKTROBOCK
• Modelis: EL-BR1503
• MPN: EL-BR1503
• EAN: 5906471108052
• Vardinė srovė: 150 A
• Polių skaičius: 12
• Gnybtų tipas: M4 srieginis sujungimas
• Pridedami priedai: jungtys
• Produkto kategorija: Šyna / maitinimo paskirstymo blokas

Naudojimo patarimai

Prieš pradėdami montuoti, įsitikinkite, kad bendra nuolatinė apkrova neviršija 150 A, o kiekvienas šakos laidininkas yra tinkamai parinktas pagal savo apsaugos nuo viršsrovių reikalavimus. Naudokite žiedinius antgalius, atitinkančius M4 kaiščius, ir priveržkite juos gamintojo rekomenduojamu momentu. Ilgaamžiškumui drėgnoje arba korozinėje aplinkoje padengkite kontaktinius paviršius plonu apsauginio antioksidanto sluoksniu. Jei šyna bus montuojama vietoje, kurioje yra daug vibracijų, apsvarstykite galimybę pridėti lašą sriegių fiksavimo priemonės prie montavimo varžtų.

Patarimas: prieš galutinai priverždami jungtis, patikrinkite, ar visi laidininkai tvirtai laikosi, ir atlikite izoliacijos varžos matavimą – tai padės išvengti netikėtų prastovų ateityje.
