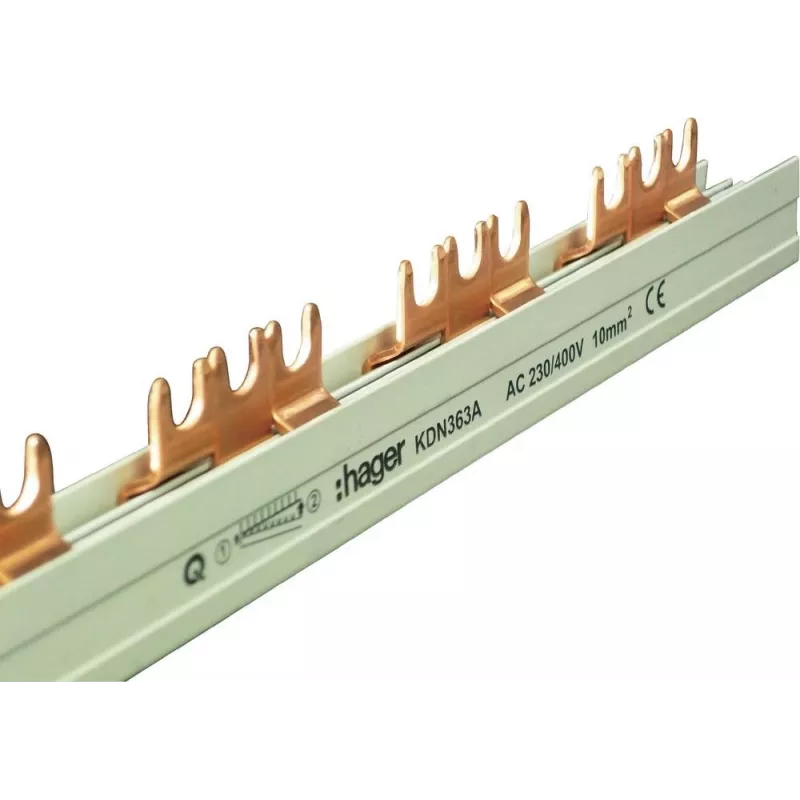

Hager KDN363A 3 polių fazių šyna, šakutės prijungimas, 10 mm², 63 A, 12 modulių

Užtikrinkite patikimą trifazį maitinimą skirstomojoje spintoje su Hager KDN363A fazių šyna. Ši 3 polių šyna skirta iki 63 A apkrovai ir 12 modulių, todėl idealiai tinka profesionalioms elektros instaliacijoms, kuriose reikalingas greitas ir saugus automatinių jungiklių bei liekamosios srovės įtaisų prijungimas.

Privalumai

• Elektrolitinio vario laidininkai užtikrina puikų laidumą ir ilgaamžiškumą.
• Savaiminio užgesimo izoliacija padidina saugą ir atitinka aukštus standartus.
• Kompaktiškas 18 mm žingsnis suderinamas su standartiniais DIN bėgelio įtaisais, leidžia efektyviai išnaudoti spintos erdvę.
• Šakutės prijungimas leidžia greitai ir patikimai sumontuoti šyną prie automatinių jungiklių ir RCD.

Kam skirta

• Skirstomiesiems skydams su moduliniais įtaisais.
• Automatinių jungiklių ir liekamosios srovės įtaisų maitinimui.
• Trifaziam energijos paskirstymui pramoninėse ir komercinėse patalpose.

Pagrindinės specifikacijos

• Vardinė srovė: 63 A
• Laidininko skerspjūvis: 10 mm²
• Prijungimo tipas: šakutė
• Modulių skaičius: 12
• Vardinė įtampa: 230/400 V AC
• Izoliacijos įtampa: 500 V
• Trumpojo jungimo srovės atsparumas: 25 kA
• Laidininko medžiaga: elektrolitinis varis
• Izoliacijos medžiaga: savaiminio užgesimo plastikas
• Spalva: pilka
• Darbinė temperatūra: -25 iki +70 °C
• Sandėliavimo temperatūra: -40 iki +80 °C

Naudojimo instrukcija

Sumontuokite šyną skirstomojoje spintoje ant DIN bėgelio, įstatydami šakutes į atitinkamus automatinių jungiklių ar RCD gnybtus. Užtikrinkite, kad šyna tvirtai laikytųsi ir kontaktai būtų patikimi. Rekomenduojama naudoti spintoje, kad būtų pasiektas IP20 apsaugos lygis.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas. Patikrinkite, ar šakutės tvirtai įsistato ir ar nėra laisvų kontaktų. Periodiškai apžiūrėkite, ar nesusidaro oksidacijos pėdsakai ant vario.
