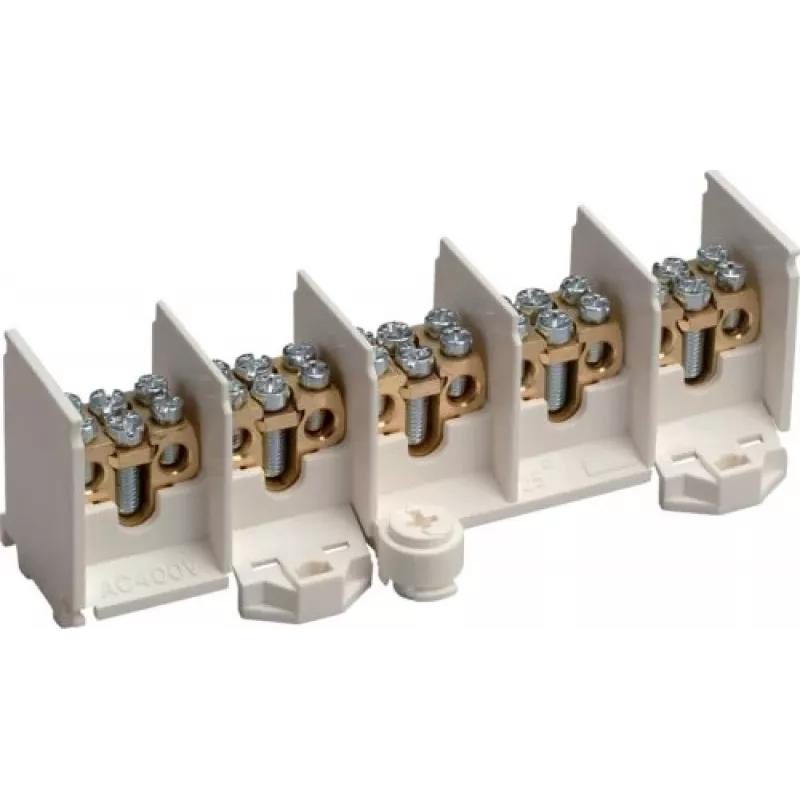

Hager K46N 5 polių pagrindinės skirstymo gnybtų blokas

Elektros skirstymo darbai tampa paprastesni, kai pagrindiniai laidininkai sujungiami viename patvariame mazge. Hager K46N – 5 polių pagrindinės skirstymo gnybtų blokas, skirtas patikimam prijungimui skirstomuosiuose įrenginiuose. Jis priima pagrindinius laidininkus nuo 6 iki 25 mm² ir atšakų laidininkus nuo 6 iki 16 mm², todėl tinka įvairioms instaliacijoms.

Privalumai

• 5 polių konstrukcija su vienu pagrindiniu įėjimu ir dviem atšakų išėjimais kiekvienam poliui
• Tinka standiesiems ir lankstiesiems laidininkams
• Vardinė srovė iki 100 A, vardinė įtampa iki 400 V AC
• Kompaktiškas pilkas poliamido korpusas, tvirtinamas prie DIN bėgelio arba varžtais

Kasdienis naudojimas

K46N supaprastina skirstymo užduotis dėl varžtinės jungties sistemos, užtikrinančios saugius ir ilgaamžius sujungimus. IP20 apsaugos klasė tinka montuoti skirstomuosiuose skyduose ir dėžėse.

Techninės specifikacijos

• Polių skaičius: 5
• Pagrindinio laidininko skerspjūvis: 6–25 mm² (standus/lankstus)
• Atšakos laidininko skerspjūvis: 6–16 mm² (standus/lankstus)
• Vardinė srovė: 100 A
• Vardinė įtampa: 400 V AC
• Jungties tipas: varžtinė
• Montavimas: DIN bėgelis (EN 60715) arba varžtinis tvirtinimas
• Medžiaga: poliamidas (izoliacija), žalvaris (laidininkai)
• Spalva: pilka
• Apsaugos klasė: IP20
• Darbinė temperatūra: -5 iki +40 °C
• Trumpojo jungimo srovė: 10 kA (1s)
• Bendras jungčių skaičius: 15 (5 pagrindiniai įėjimai, 10 atšakų išėjimų)

Paskutinė pastaba

Patvarus gnybtų blokas pagrindinio skirstymo reikmėms, užtikrinantis lankstumą ir didelę srovės talpą.
