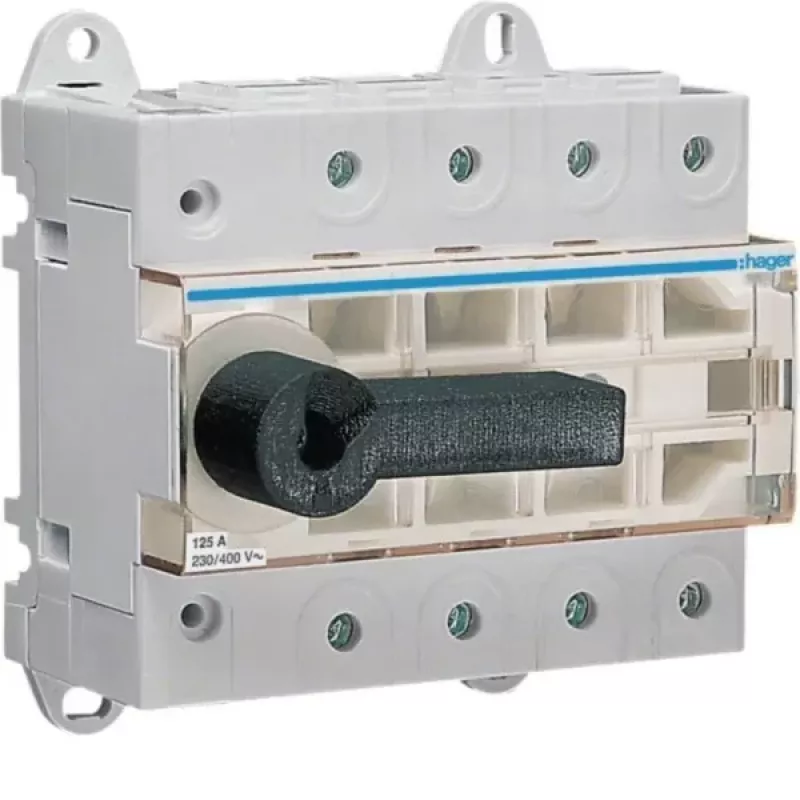

HAGER HA306 3 polių apkrovos atjungiklis 125A

DIN bėgelio tvirtinimas ir 125 A vardinė srovė – štai kas pirmiausia išduoda, kad HAGER HA306 skirtas rimtiems trims fazėms. Kai reikia patikimo rankinio atskyrimo taško pramoniniuose skirstomuosiuose skyduose, šis įrenginys užtikrina saugų atjungimą esant apkrovai.

Kam skirtas

Šis jungiklis skirtas elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo DIN bėgelio atjungiklio skirstomuosiuose skyduose, variklių valdymo centruose ir mašinų maitinimo grandinėse. Tinka komercinėse ir pramoninėse aplinkose, kur būtinas patikimas izoliavimas.

Pagrindinės savybės

• 3 polių perjungimas trims fazėms
• 125 A vardinė srovė didelės galios grandinėms
• DIN bėgelio tvirtinimas – lengvas integravimas į spintas
• Sraigtiniai gnybtai pritaikyti įvairiems laidininkų skerspjūviams
• Didelis elektros patvarumas – 10 000 ciklų

Specifikacijos

• Polių skaičius: 3
• Vardinė darbinė įtampa: 230/400 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Dažnis: 50/60 Hz
• Lanksčių laidininkų talpa: 1,5–50 mm²
• Standžių laidininkų talpa: 1,5–70 mm²
• Užveržimo momentas: 3,5 Nm
• Mechaninis patvarumas: 20 000 ciklų
• Darbinė temperatūra: nuo -20 iki 50 °C
• Sandėliavimo temperatūra: nuo -40 iki 80 °C
• Galia, išsklaidoma viename polyje: 3,5 W

Naudojimas

Sumontuokite jungiklį spintoje, kuri užtikrina apsaugą nuo atsitiktinio prisilietimo. Naudokite tinkamus kabelių antgalius ar įvores, kad užtikrintumėte patikimą kontaktą. Prieš montuodami ar atlikdami priežiūros darbus, įsitikinkite, kad grandinė yra be įtampos.

Patarimas: prieš prijungdami laidininkus, patikrinkite, ar jų skerspjūvis atitinka gnybtų specifikaciją – taip išvengsite perkaitimo ir užtikrinsite ilgą įrenginio tarnavimo laiką. Periodiškai tikrinkite užveržimo momentą (3,5 Nm), ypač po pirmųjų eksploatacijos savaičių.
