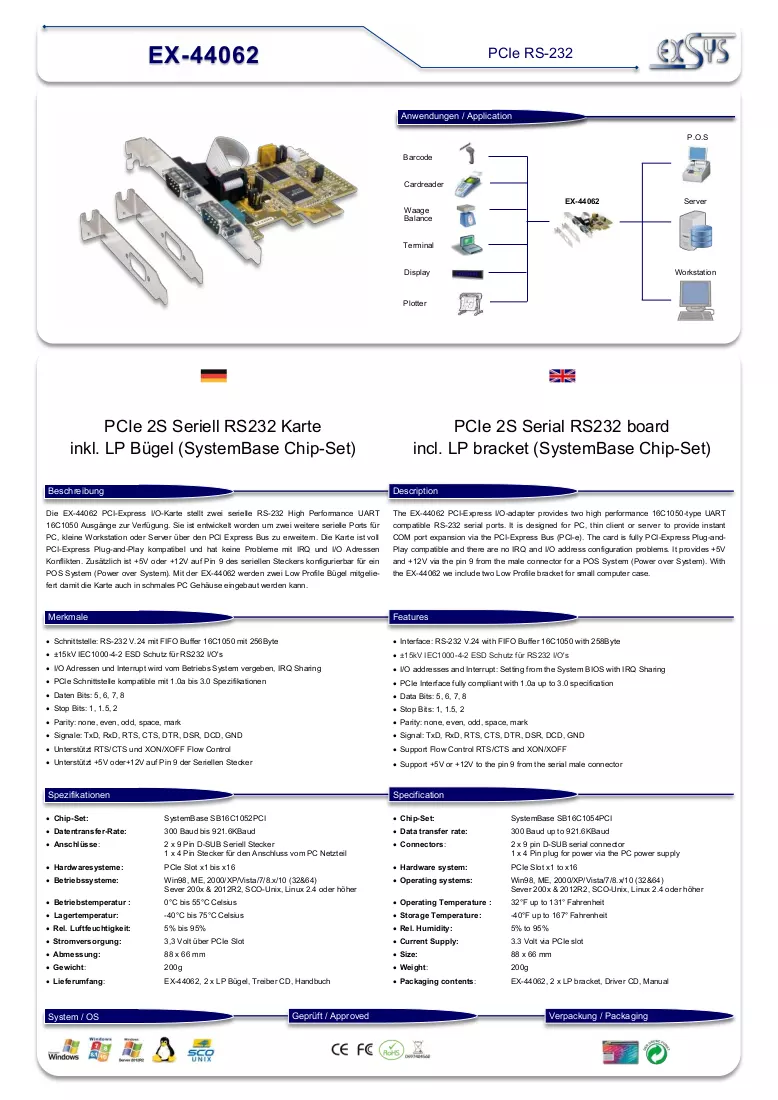

PCI-Express RS-232 sąsajos plokštė EXSYS EX-44062

EXSYS EX-44062 yra PCI-Express I/O adapteris, skirtas pridėti du RS-232 nuosekliuosius prievadus prie asmeninio kompiuterio, plonojo kliento ar serverio. Jis pagrįstas 16C1050 tipo UART suderinamais valdikliais su įmontuotu FIFO buferiu, palaiko standartines nuosekliosios sąsajos signalines linijas ir suteikia galimybę tiekti +5V arba +12V į 9 kaištį, skirtą POS įrenginiams. Žemo profilio konstrukcija apima du žemo profilio laikiklius, tinkančius mažiems kompiuterių korpusams, ir yra visiškai suderinama su PCIe Plug-and-Play, todėl nereikia rankiniu būdu konfigūruoti IRQ ar I/O adresų.

Privalumai

Adapteris palaiko du aukštos našumo RS-232 prievadus su 16C1050 FIFO buferiu (256 baitai) ir aparatūriniu arba programiniu srauto valdymu (RTS/CTS ir XON/XOFF). Jis atitinka PCIe 1.0a–3.0 specifikacijas, leidžia BIOS valdomą IRQ dalijimąsi, taip pašalindamas IRQ ir I/O adresų konfliktus. Kortelė turi ESD apsaugą RS-232 linijose ir yra pagaminta iš patvarios juodos nerūdijančio plieno žemo profilio formos, tinkamos kompaktiškoms sistemoms.

Tinka

• Senesnių įrenginių prijungimui (modemai, pramoniniai valdikliai)
• Prekybos vietų sistemoms, kurioms reikia maitinimo per 9 kaištį
• Serveriams ar ploniems klientams, kuriems reikia papildomų COM prievadų
• Įterptiniams ar pramoniniams kompiuteriams su ribota erdve (žemo profilio korpusai)

Pagrindinės specifikacijos

• Sąsaja: 2 × RS-232 (V.24), FIFO buferis 16C1050, 256 baitai
• Mikroschema: SystemBase SB16C1052PCI
• PCIe: visiškai suderinama su PCIe 1.0a iki 3.0
• Duomenų bitai: 5, 6, 7, 8
• Stop bitai: 1, 1.5, 2
• Paritetas: nėra, lyginis, nelyginis, tarpas, ženklas
• Signalai: TxD, RxD, RTS, CTS, DTR, DSR, DCD, GND
• Srauto valdymas: RTS/CTS ir XON/XOFF
• ESD apsauga: ±15 kV (IEC1000-4-2) RS-232 I/O linijose
• POS maitinimas: +5V arba +12V prieinamas ant 9 kaiščio vyriškoje jungtyje
• Formos faktorius: žemo profilio PCB; komplekte du žemo profilio laikikliai
• Matmenys: apytiksliai 88 mm × 66 mm

Kaip naudoti

Įdiekite EX-44062 į laisvą PCI-Express x1 (ar didesnį) lizdą motininėje plokštėje, pritvirtinkite atitinkamą žemo profilio laikiklį pagal korpusą ir įjunkite sistemą. Kortelė yra PCIe Plug-and-Play suderinama, todėl operacinė sistema turėtų automatiškai aptikti ir priskirti išteklius; jei reikia, naudokite sistemos BIOS IRQ nustatymams valdyti. Prijunkite nuosekliuosius įrenginius prie DB9 vyriškų jungčių ir sukonfigūruokite prievado parametrus (baud rate, duomenų bitai, stop bitai, paritetas ir srauto valdymas) operacinėje sistemoje ar programoje.

Rekomendacijos

Jei naudojate POS programas, kurioms reikia maitinimo iš 9 kaiščio, įsitikinkite, kad prijungtas įrenginys palaiko +5V arba +12V ant šio kaiščio, o kabeliai ir jungtys yra tinkami nuosekliam maitinimui. Patikimam didelio pralaidumo nuosekliam ryšiui naudokite aparatūrinį srauto valdymą ir laikykitės ESD apsaugos praktikų jungdami ar atjungdami įrenginius.
