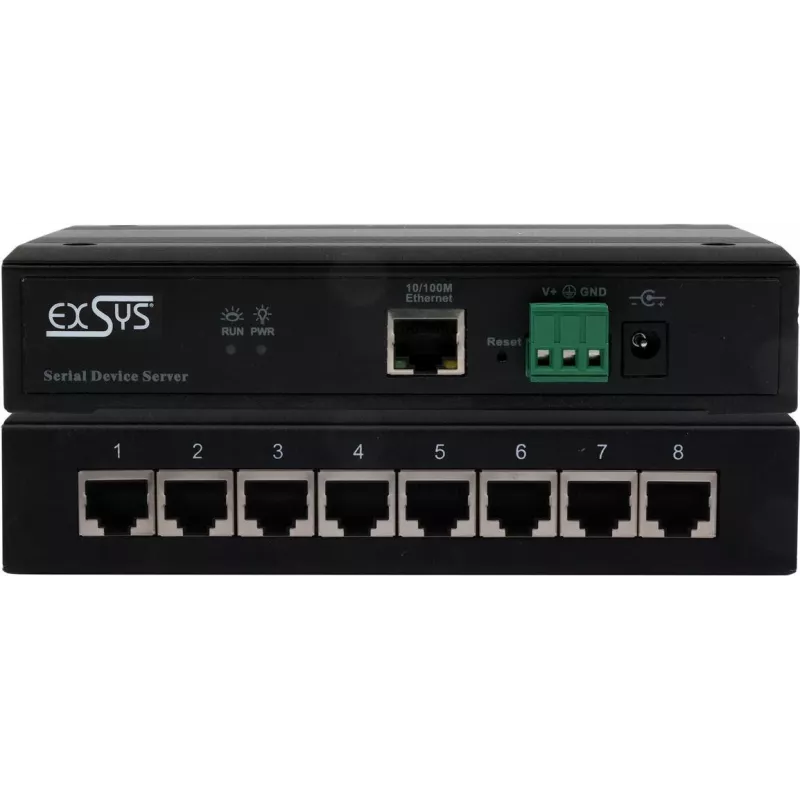

Serijinių įrenginių serveris Exsys EX-61008 — 8x RS232/422/485 prievadai, su maitinimo adapteriu

Exsys EX-61008 yra serijinių įrenginių serveris, skirtas senesnius arba šiuolaikinius serijinius įrenginius prijungti prie Ethernet tinklo. Įrenginys turi aštuonis konfigūruojamus prievadus, palaikančius RS232, RS422 ir RS485 standartus, todėl tinka pramonės valdiklių, jutiklių, matavimo prietaisų ir kitų įrenginių integravimui į IP tinklą. Tai leidžia centralizuotai valdyti, stebėti ir rinkti duomenis iš nuotolinių įrenginių, sumažinant kabelių kiekį ir supaprastinant priežiūrą.

Pritaikymas

Šis serveris idealiai tinka, kai reikia sujungti kelis serijinius įrenginius su tinklu, pavyzdžiui, PLC, jutiklius, matavimo prietaisus ar senesnius pramoninius įrenginius. Kiekvienas prievadas gali būti atskirai sukonfigūruotas kaip RS232, RS422 arba RS485, todėl galima vienu metu naudoti skirtingus standartus. Tai ypač naudinga SCADA sistemose, duomenų registravime ir nuotoliniame serijinių įrenginių valdyme.

Pagrindinės techninės specifikacijos

• Serijiniai prievadai: 8 konfigūruojami prievadai
• Palaikomi standartai: RS232, RS422, RS485 (kiekvienam prievadui atskirai)
• Tinklo sąsaja: Ethernet 10/100 Mbps
• Maitinimas: išorinis maitinimo adapteris (pridedamas)
• Tvirtinimo būdai: ant DIN bėgelio arba ant stalo
• Korpusas: metalinis, tinkamas pramoninei aplinkai
• Protokolų palaikymas: TCP/IP, UDP ir įprasti serijinio ryšio per IP režimai

Naudojimo pradžia

Įrenginį sumontuokite sausoje, vėdinamoje vietoje – pritvirtinkite prie DIN bėgelio arba pastatykite ant stabilaus paviršiaus. Prijunkite Ethernet kabelį prie tinklo prievado ir maitinimo adapterį prie įrenginio bei elektros tinklo. Prie serijinių prievadų prijunkite įrenginius tinkamais kabeliais ir nustatykite kiekvieno prievado režimą pagal prijungtą įrangą. Tinklo parametrus ir serijinių prievadų nustatymus konfigūruokite per žiniatinklio sąsają arba valdymo programą. Patikrinkite ryšį iš kompiuterio ar serverio, kad įsitikintumėte veikimu.
