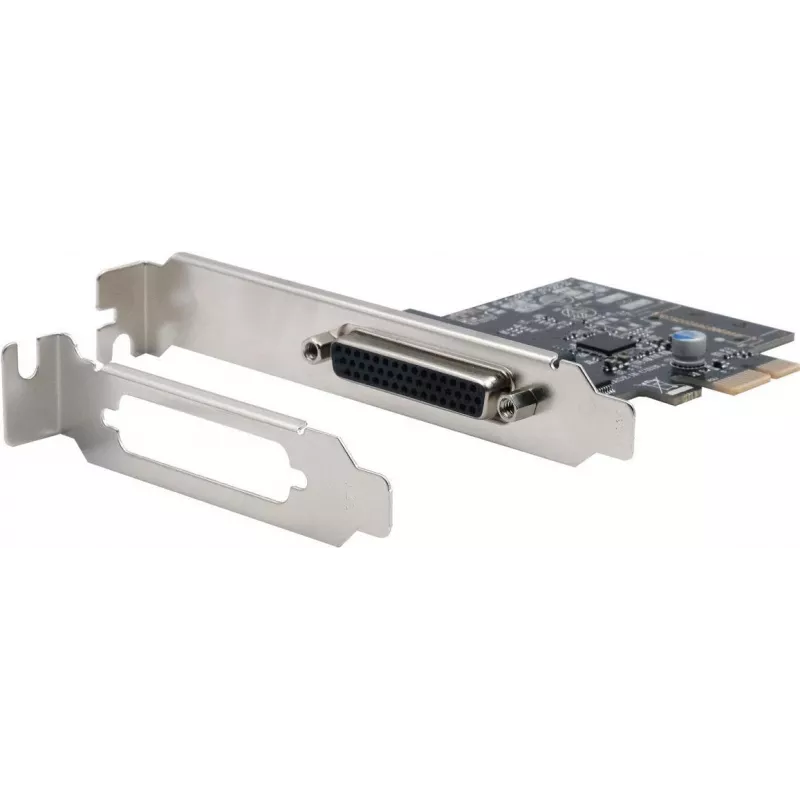

PCIe serijinė plokštė Exsys EX-46024 – 4× RS-232 prievadai su Octopus kabeliu

Exsys EX-46024 yra PCIe serijinė plėtimosi plokštė, skirta pridėti keturis RS-232 prievadus prie stalinio ar pramoninio kompiuterio. Tiekiama su Octopus kabeliu, plokštė turi vieną PCIe konsolės jungtį, kuri išsišakoja į keturias standartines DB9 serijines jungtis, leidžiančias lengvai prijungti senesnę įrangą. Produktas skirtas sistemoms su laisvu PCIe lizdu ir užtikrina stabilų, žemo lygio serijinį ryšį programoms, tokioms kaip duomenų registravimas, įrenginių valdymas ir sistemų integravimas.

Privalumai

Plokštė suteikia keturias nepriklausomas RS-232 sąsajas iš vieno PCIe lizdo, sumažindama kelių adapterių ar išorinių šakotuvų poreikį. Įtrauktas Octopus kabelis supaprastina kabelių vedimą, tiekiant keturias DB9 jungtis vienu laidu, kas patogu montuojant ir tiesiant kabelius stelažuose ar pramoniniuose korpusuose. PCIe plėtimas užtikrina tiesioginį, mažos vėlinos ryšį, tinkamą įrangai, reikalaujančiai patikimo serijinio signalo.

Tinka

• Modemų ir serijinių ryšio įrenginių prijungimui
• Prekybos vietų (POS) terminalams ir kvitų spausdintuvams
• Matavimo prietaisams ir laboratorinei įrangai
• Pramoniniams valdikliams, PLC ir automatikos sąsajoms
• Duomenų registravimo ir sistemų integravimo užduotims, reikalaujančioms RS-232

Pagrindinės specifikacijos

• Sąsajos tipas: PCI Express (PCIe) plėtimosi plokštė
• Serijiniai prievadai: 4 × RS-232
• Jungtis: Octopus kabelis su keturiomis DB9 vyriškomis/moteriškomis serijinėmis jungtimis
• Formos faktorius: standartinis laikiklis, skirtas montuoti staliniame ar pramoniniame kompiuteryje
• Tipinis naudojimas: mažos vėlinos serijinis ryšys senesniems įrenginiams ir pramoninei įrangai

Kaip naudoti

Įdiekite EX-46024 į laisvą PCIe lizdą išjungtame kompiuteryje, pritvirtinkite plokštę prie korpuso laikiklio varžtu ir prijunkite Octopus kabelį prie plokštės jungties. Įjungę sistemą, įdiekite reikiamas tvarkykles ir patikrinkite, ar kiekvienas RS-232 prievadas matomas įrenginių tvarkytuvėje arba serijinių prievadų sąraše. Prijunkite serijinius įrenginius prie DB9 jungčių, sukonfigūruokite prievado parametrus (baud greitį, paritetą, duomenų bitus, stop bitus, srauto valdymą) pagal programos ar terminalo reikalavimus ir išbandykite ryšį.

Rekomendacijos

Patikimam darbui naudokite kokybiškus ekranuotus serijinius kabelius ir kiek įmanoma trumpesnes jungtis, kad sumažintumėte trikdžius. Įsitikinkite, kad tvarkyklės tinkamai įdiegtos ir COM prievadų priskyrimai patvirtinti prieš diegiant gamyboje. Jungiant prie pramoninės įrangos, patikrinkite įtampos ir signalų suderinamumą su RS-232 lygiais ir apsvarstykite galimybę naudoti apsaugą nuo viršįtampių ar izoliaciją, jei aplinkoje yra didelių elektrinių trikdžių ar galimų įžeminimo potencialų skirtumų.
