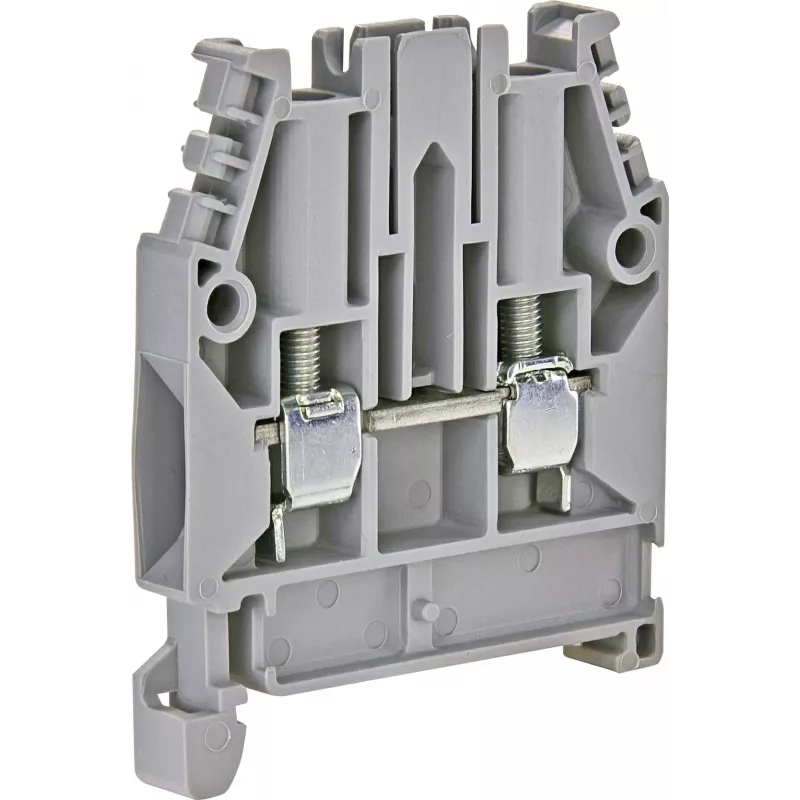

ETI ESC-CBC.4 praeinamoji gnybtų kaladėlė, vieno lygio, varžtinė jungtis, 4 mm², pilka 003903001

Skydų montuotojams ir pramonės elektrikams, kuriems reikia patikimų ir ilgaamžių sujungimų, ETI ESC-CBC.4 praeinamoji gnybtų kaladėlė užtikrina tvirtą varžtinę jungtį iki 4 mm² laidininkams. Jos vieno lygio konstrukcija taupo vietą ant standartinių DIN bėgių, o varžtinis spaustukas leidžia greitai ir patikimai prijungti laidus net ir vibracijos sąlygomis.

Kodėl verta rinktis

• Patikima varžtinė jungtis su 0,5–0,8 Nm priveržimo momentu
• Vieno lygio profilis – optimalus vietos naudojimas skydelyje
• Polyamido (PA 6.6) korpusas, atsparus degimui pagal UL94 V-0
• Skirta iki 1000 V įtampai ir 32 A srovei (IEC)
• Standartinis 35 mm DIN bėgis TH35-7.5 / TH35-15

Techniniai duomenys

• Tipas: praeinamoji gnybtų kaladėlė, vieno lygio
• Jungties būdas: varžtinė jungtis
• Nominalus skerspjūvis: 4 mm²
• Laido skerspjūvis: 0,5–6 mm² vientisas (AWG 20–10), 0,5–4 mm² daugiasluoksnis (AWG 20–12)
• Nominali įtampa (IEC): 1000 V
• Nominali srovė (IEC): 32 A
• Nominali impulsinė atsparumo įtampa: 8 kV
• Izoliacinė medžiaga: poliamidas (PA 6.6), degumo klasė UL94 V-0
• Spalva: pilka
• Montavimas: DIN bėgis TH35-7.5 / TH35-15
• Jungčių skaičius: 2
• Nuizoliavimo ilgis: 9 mm
• Priveržimo momentas: 0,5–0,8 Nm
• Užteršimo laipsnis: 3
• Standartai: IEC 60947-7-1

Kam tinka

Ši gnybtų kaladėlė skirta elektrikams, automatizavimo inžinieriams ir pramonės įmonių techninėms tarnyboms, kurios montuoja valdymo spintas, skirstomuosius skydus, mašinų elektros skydus ar pastatų automatizavimo sistemas. Dėl kompaktiško vieno lygio profilio ji puikiai tinka tankiai apkrautuose skydeliuose, kur svarbus kiekvienas milimetras.

Kaip naudoti

Kaladėlė tvirtinama ant standartinio 35 mm DIN bėgio. Prieš įkišant laidą, nuimkite 9 mm izoliacijos. Vientisus laidus iki 6 mm² arba daugiasluoksnius iki 4 mm² įkiškite į gnybtą ir priveržkite varžtą 0,5–0,8 Nm momentu. Naudokite tik varinius laidininkus. Dėl pilkos spalvos kaladėlė vizualiai dera su daugeliu skydų išdėstymų.

Patarimas: reguliariai tikrinkite priveržimo momentą po pirmojo šildymo ciklo – taip užtikrinsite ilgaamžę ir saugią jungtį. Montuodami šalia kitų kaladėlių, palikite nedidelį tarpą ventiliacijai, ypač jei skydelyje yra didesnės galios grandinių.
