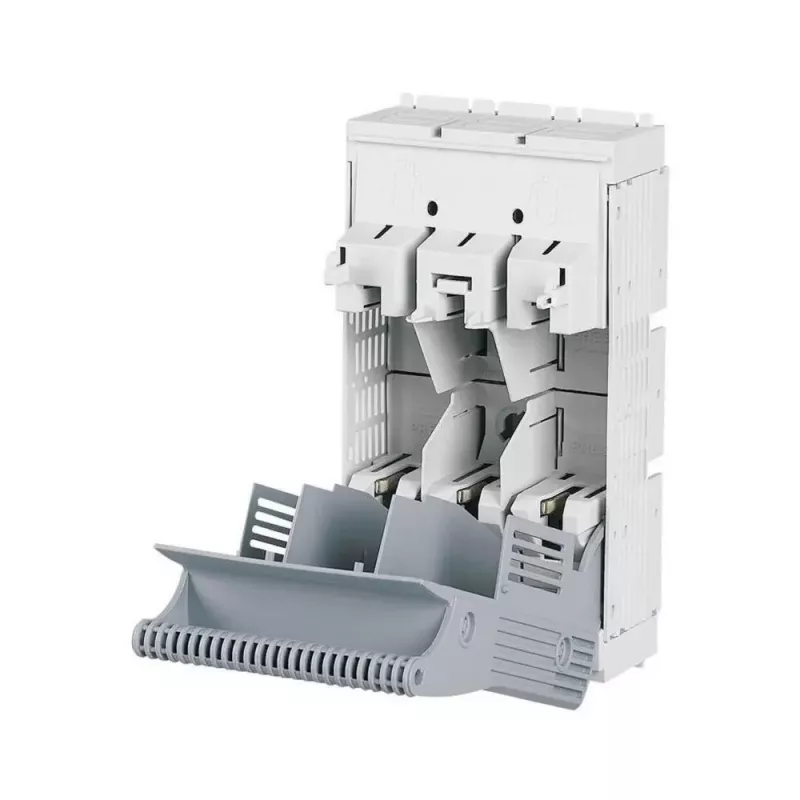

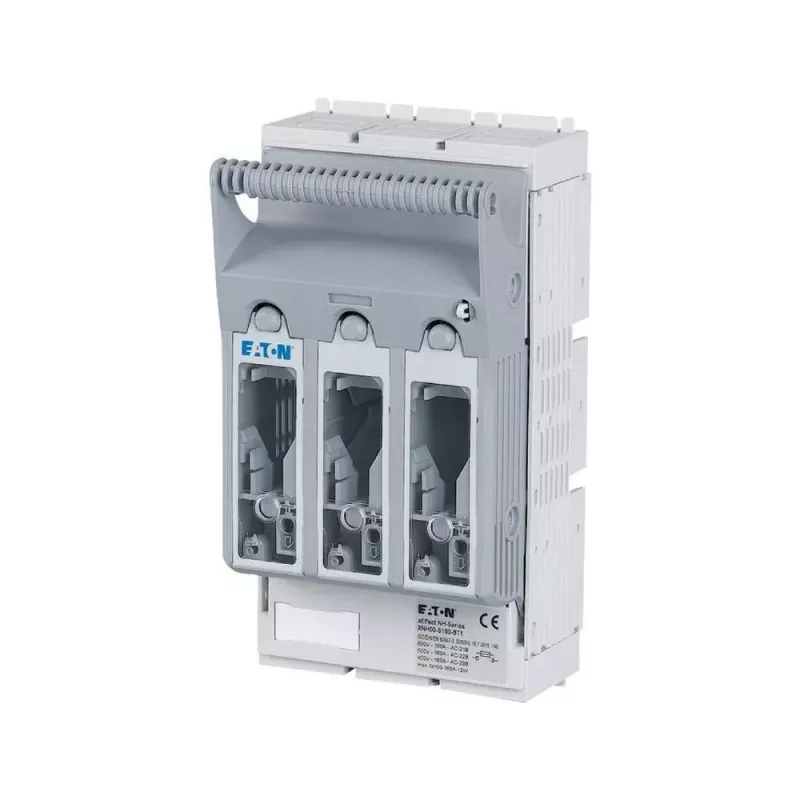

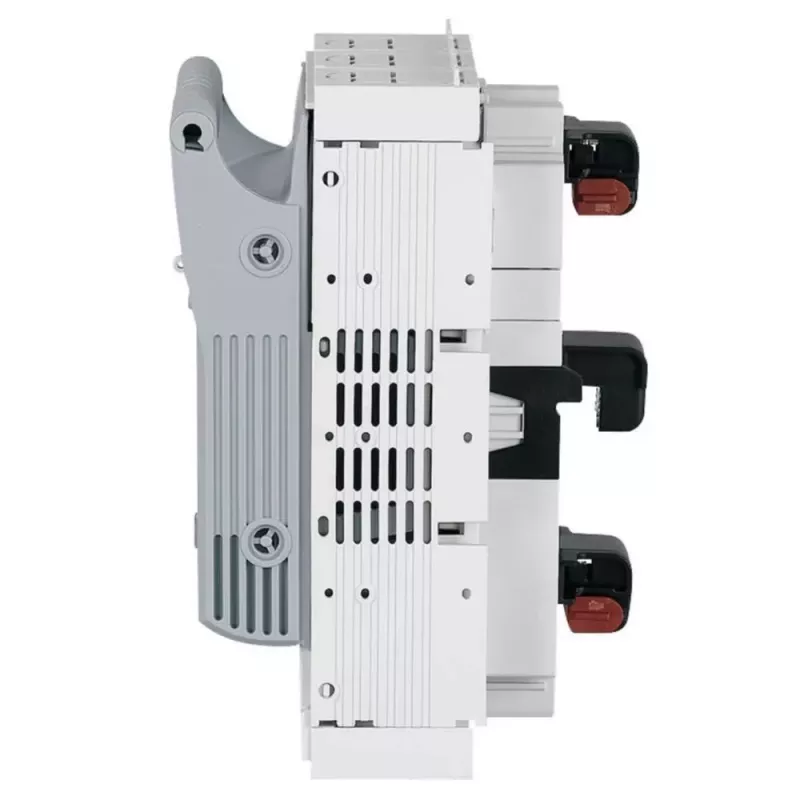

Eaton XNH00-S160 3 polių NH apkrovos atjungiklis 160A 690V M8 95mm² 60mm 183033

Kai reikia saugiai atjungti trifazę grandinę iki 160 A, o skydelyje vietos nedaug, Eaton XNH00-S160 tampa praktišku sprendimu. Šis NH apkrovos atjungiklis suderina kompaktišką korpusą su patikimu perjungimu ir apsauga nuo trumpojo jungimo, kai naudojami NH00 tipo saugikliai.

Kam skirtas

Įrenginys skirtas elektros inžinieriams, skydų gamintojams ir techninės priežiūros specialistams, dirbantiems pramonės valdymo spintose, skirstomuosiuose skyduose ir maitinimo paskirstymo sistemose. Jis tinka ten, kur reikalingas 3 polių 160 A apkrovos atjungiklis su NH00 saugiklių dėklu ir 60 mm tarpais tarp šynų.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• Vardinė darbinė srovė 160 A, kai įtampa 690 V AC
• Suderinamas su NH00 tipo saugikliais
• M8 varžtiniai gnybtai, leidžiantys prijungti laidininkus iki 95 mm²
• Pritaikytas 60 mm atstumui tarp šynų
• Priekinė apsaugos klasė IP20
• Atitinka IEC/EN 60947-3

Specifikacijos

• Gaminio tipas: NH apkrovos atjungiklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Prijungimo tipas: M8 varžtiniai gnybtai
• Maks. laidininko skerspjūvis: 95 mm²
• Atstumas tarp šynų: 60 mm
• Montavimo tipas: montavimas ant šynų
• Vardinė trumpojo jungimo atsparumo srovė (Icw): 10 kA (1 s)
• Vardinis dažnis: 50/60 Hz
• Darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C
• Sandėliavimo temperatūros diapazonas: nuo -40 °C iki +80 °C

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad atstumas tarp šynų yra 60 mm. M8 gnybtus priveržkite tinkamu sukimo momentu, kad užtikrintumėte patikimą kontaktą. Visada patikrinkite, ar aukštesnės grandies apsauga suderinta su atjungiklio trumpojo jungimo atsparumo verte.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir saugiklių būklę – tai padės išvengti perkaitimo ir prailgins įrenginio tarnavimo laiką.
