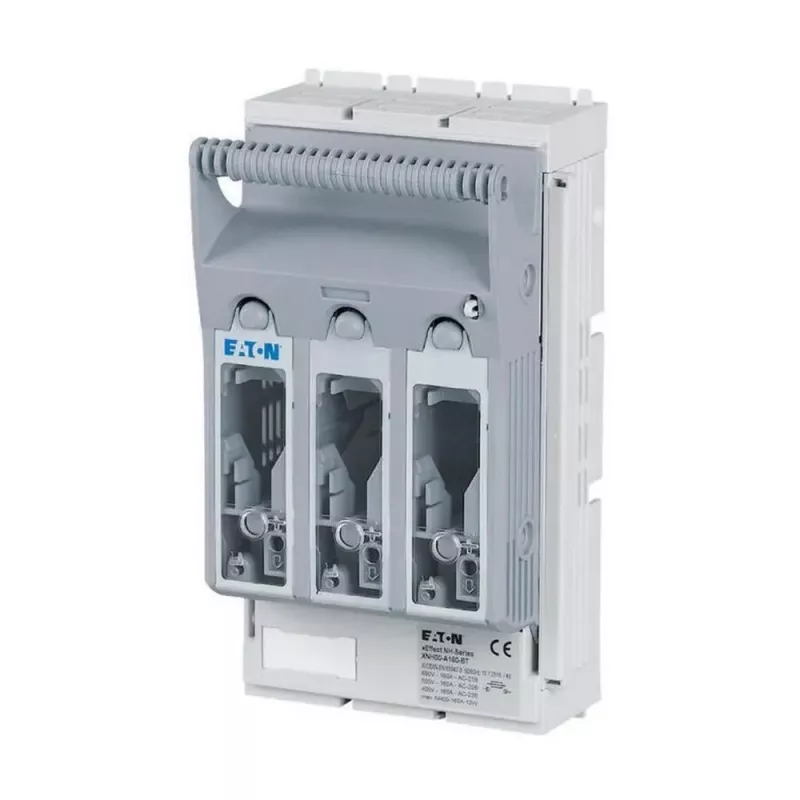

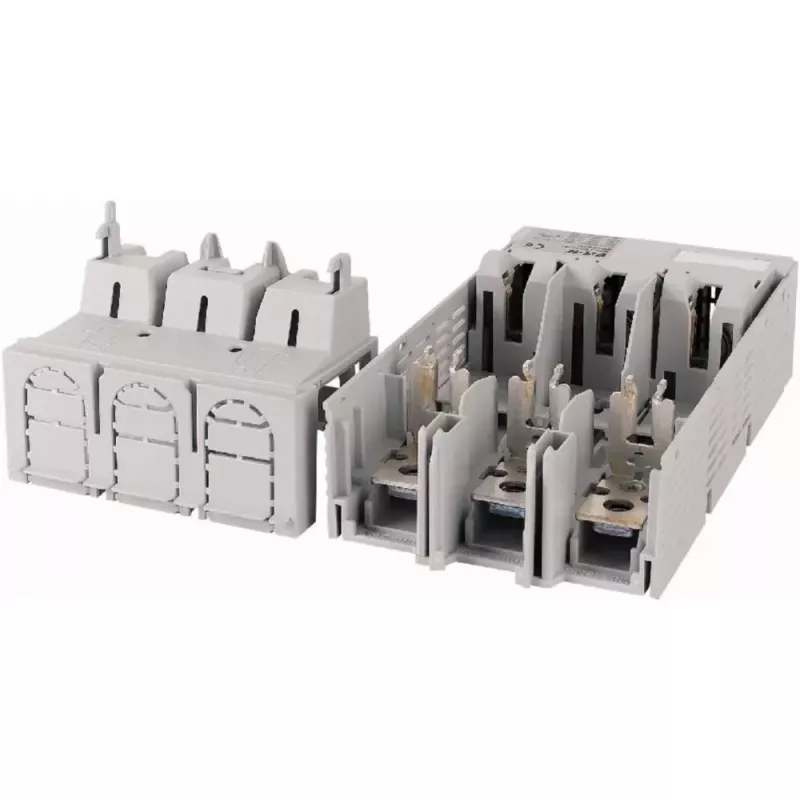

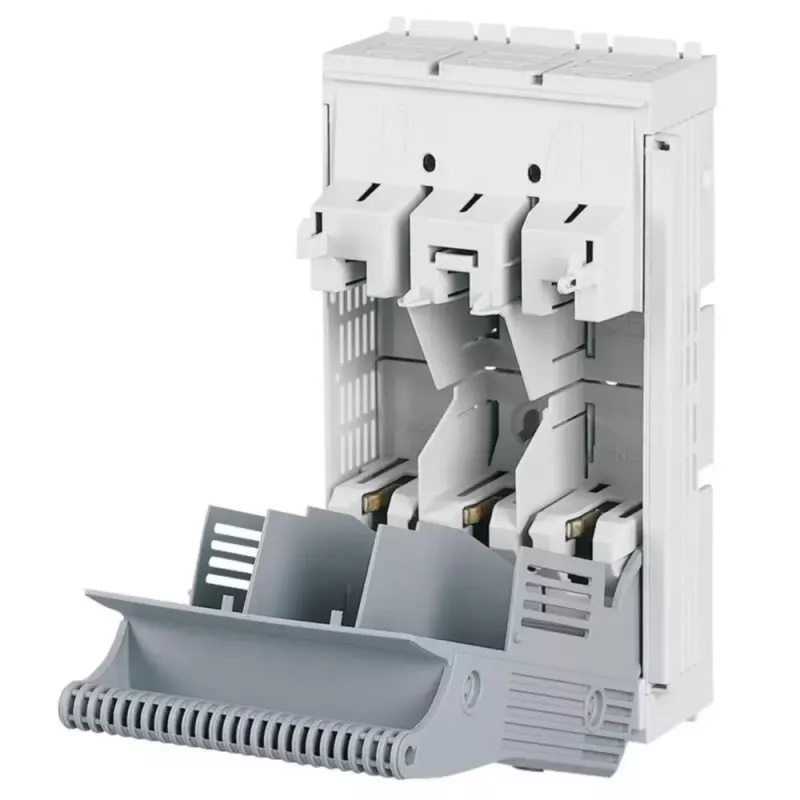

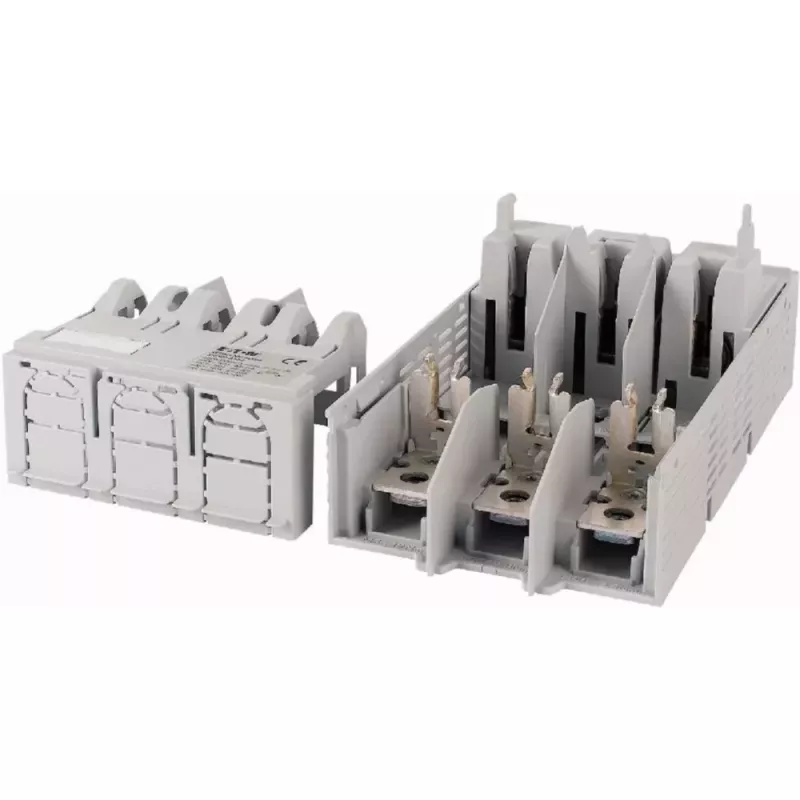

Eaton XNH00-A160 3 polių NH saugiklių skyriklis 160A 690V M8 95mm² 183025

160 A vardinė darbinė srovė ir 690 V AC darbinė įtampa – štai tokie parametrai iš karto parodo, kad Eaton XNH00-A160 yra skirtas rimtiems pramoniniams ir komerciniams elektros paskirstymo sprendimams. Šis 3 polių NH saugiklių skyriklis su M8 varžtiniais gnybtais užtikrina patikimą grandinių atskyrimą ir apsaugą su NH00 tipo saugikliais, kai reikia atlaikyti dideles sroves.

Kam skirtas

Įrenginių skydų gamintojams, elektrikams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, priekinio valdymo perjungimo įrenginio žemos įtampos skirstomuosiuose tinkluose. Tinka ten, kur NH00 saugikliai naudojami trumpojo jungimo ir perkrovos apsaugai.

Pagrindinės savybės

• 3 polių konfigūracija trifazėms grandinėms
• Vardinė darbinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Prijungimas: M8 varžtiniai gnybtai
• Maksimalus laidininko skerspjūvis: 10–95 mm² standus, 10–70 mm² lankstus
• Montavimas: DIN bėgelis (35 mm) arba pagrindo plokštė
• Priekinis valdymas patogiam priėjimui
• Apsaugos laipsnis: IP20
• Trumpojo jungimo įjungimo galia: 10 kA esant 690 V
• Standartai: IEC/EN 60947-3
• Tinka NH00 saugikliams
• Serija: XNH

Specifikacijos

• Gaminio tipas: NH saugiklių skyriklis
• Polių skaičius: 3
• NH saugiklio dydis: 00
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Prijungimo tipas: varžtiniai gnybtai
• Maksimalus laidininko skerspjūvis (standus): 10–95 mm²
• Maksimalus laidininko skerspjūvis (lankstus): 10–70 mm²
• Gnybto varžto dydis: M8
• Montavimo tipas: DIN bėgelis (35 mm) / pagrindo plokštė
• Valdymo tipas: priekinis
• Apsaugos laipsnis: IP20
• Trumpojo jungimo įjungimo galia (Icm): 10 kA (esant 690 V)
• Standartai: IEC/EN 60947-3
• Tinka saugikliams: NH00
• Serija: XNH

Naudojimo patarimai

Skyriklį turi montuoti kvalifikuotas personalas. Įsitikinkite, kad laidininko skerspjūvis atitinka gnybtų talpą. Naudokite tinkamus NH00 saugiklius, atitinkančius konkrečią taikymo sritį. Priekinio valdymo konstrukcija reikalauja pakankamo tarpo prieigai prie svirties.

Patarimas: prieš montuodami patikrinkite, ar DIN bėgelis tvirtai pritvirtintas, o varžtai priveržti reikiamu momentu. Periodiškai apžiūrėkite gnybtus dėl įtrūkimų ar oksidacijos – tai prailgins įrenginio tarnavimo laiką.
