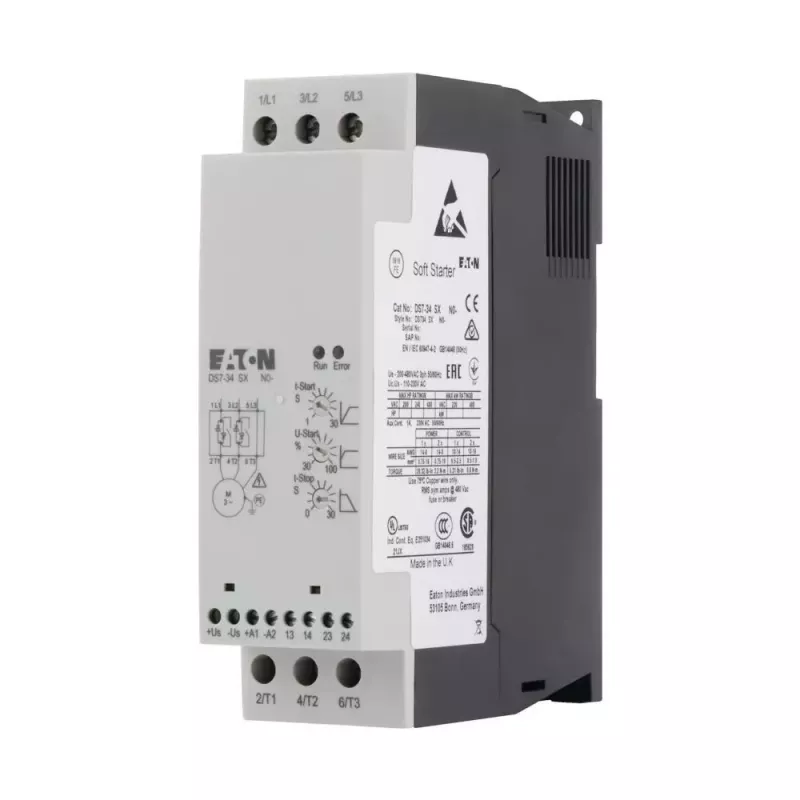

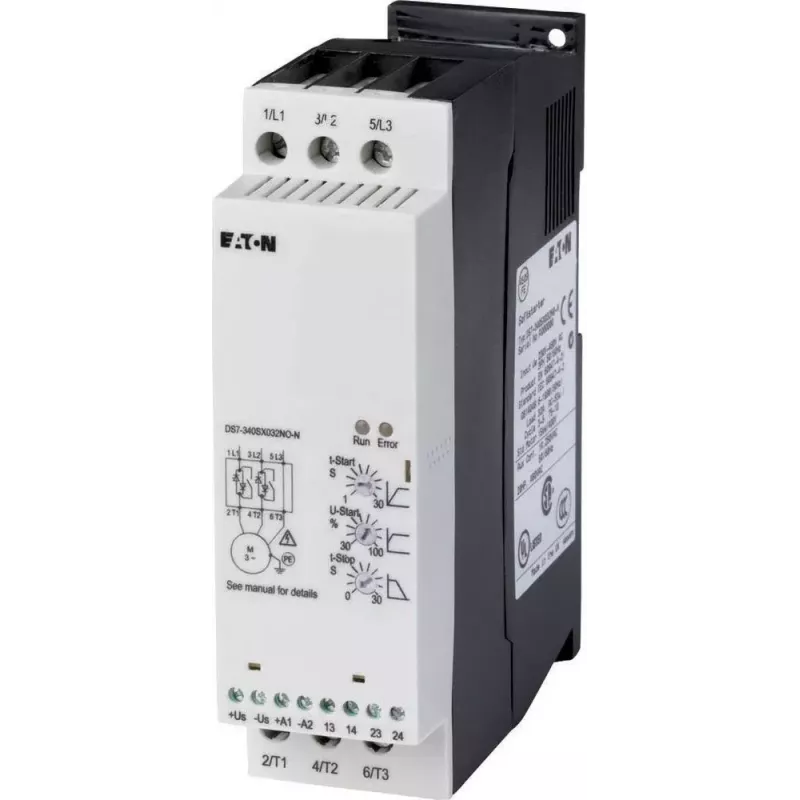

Eaton DS7-342SX024N0-N švelnaus paleidimo įrenginys, 24 A, 200-480 V AC, 24 V AC/DC valdymas, 11 kW

Eaton DS7-342SX024N0-N – tai kompaktiškas švelnaus paleidimo įrenginys, skirtas trifaziams varikliams iki 11 kW. Jis užtikrina sklandų variklių paleidimą ir sustabdymą, sumažina mechaninius ir elektros smūgius, prailgina įrangos tarnavimo laiką.

Kodėl verta rinktis

• Integruotas apėjimo kontaktorius (bypass) sumažina energijos nuostolius ir šilumos išsiskyrimą.
• Elektroninė apsauga nuo perkrovos apsaugo variklį be papildomų išorinių prietaisų.
• Paprastas montavimas ant DIN bėgelio arba varžtais.
• Patikimas veikimas pramoninėse aplinkose.

Techniniai duomenys

• Vardinė srovė: 24 A
• Vardinė darbinė įtampa: 200–480 V AC
• Valdymo įtampa: 24 V AC/DC
• Variklio galia esant 400 V: 11 kW (15 HP esant 480 V)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +50 °C
• Atitinka IEC/EN 60947-4-2, UL ir CSA standartus.

Kam tinka

Šis švelnaus paleidimo įrenginys idealiai tinka konvejerių sistemoms, siurbliams, ventiliatoriams, pakavimo mašinoms ir HVAC įrangai. Jis puikiai tinka tiek mašinų gamintojams, tiek pramonės įmonėms, kurios siekia patikimo ir efektyvaus variklių valdymo.

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio arba varžtais. Prijunkite maitinimo įtampą prie gnybtų L1, L2, L3, o variklį – prie T1, T2, T3. Valdymo įtampą 24 V AC/DC prijunkite prie atitinkamų gnybtų. Nustatykite paleidimo ir sustabdymo parametrus pagal variklio charakteristikas. Įrenginys neturi komunikacijos sąsajų, todėl tinka savarankiškoms aplikacijoms.

Patarimas: prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 200–480 V AC diapazoną. Rekomenduojame reguliariai tikrinti, ar aušinimo angos neužsikimšusios, kad būtų užtikrintas tinkamas vėsinimas. Dėl integruoto apėjimo kontaktorius nereikia papildomų išorinių komponentų, tačiau būtinai laikykitės vietinių elektros saugos taisyklių.
