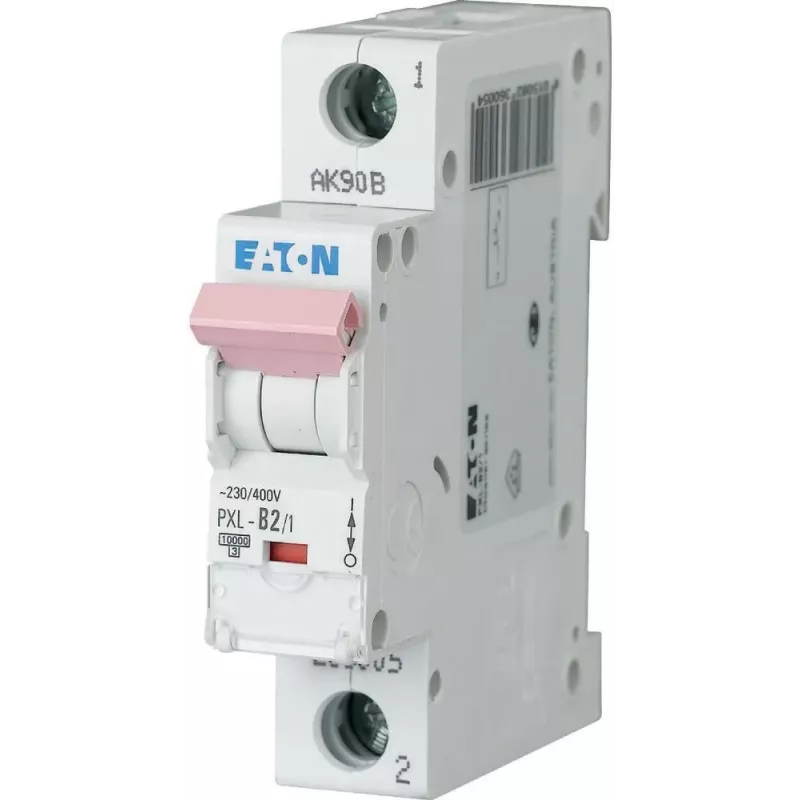

Eaton PXL-B2/1 automatinis miniatiūrinis grandinės pertraukiklis, B tipo, 1 polių, 2 A, 10 kA, DIN bėgiui 236005

Kai skydelyje kiekvienas modulis turi būti panaudotas maksimaliai, Eaton PXL-B2/1 užima tik 17,5 mm pločio DIN bėgio vietos, tačiau užtikrina 10 kA trumpojo jungimo pertraukimo galią. Šis vienpolinis automatinis jungiklis su B tipo charakteristika skirtas ten, kur reikia greitos reakcijos į perkrovas ir trumpuosius jungimus – nuo apšvietimo linijų iki valdymo grandinių.

Kodėl verta rinktis

• Kompaktiškas 1 modulio plotis (17,5 mm) – taupo vietą skirstomuosiuose skydeliuose, leidžia sutalpinti daugiau apsaugos priemonių.
• B tipo charakteristika – momentinis atjungimas esant 3–5 kartus didesnei už vardinę srovę, idealiai tinka varžinėms apkrovoms ir nedidelėms indukcinėms apkrovoms.
• 10 kA pertraukimo galia pagal IEC/EN 60898-1 – patikima apsauga net ir didelės trumpojo jungimo srovės atveju.
• Energijos ribojimo klasė 3 – sumažina trumpojo jungimo metu išsiskiriančią energiją, ilgina įrangos tarnavimo laiką.
• Prisukami gnybtai – priima 1–25 mm² laidininkus, užtikrina patikimą kontaktą.

Kam tinka

• Gyvenamųjų ir biurų patalpų apšvietimo bei kištukinių lizdų grandinėms apsaugoti.
• Valdymo grandinėms ir mažos galios vartotojams pramoniniuose skydeliuose.
• Montuojant DIN bėgiu skirstomuosiuose skydeliuose, kur reikalingas vienpolis 2 A apsaugos įtaisas.

Pagrindinės specifikacijos

• Vardinė srovė: 2 A
• Atjungimo charakteristika: B tipo
• Polių skaičius: 1
• Vardinė įtampa: 230/400 V AC
• Vardinė pertraukimo galia: 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgiui
• Modulio plotis: 1 (17,5 mm)
• Gnybtų tipas: prisukami
• Prijungimo galimybė: 1–25 mm²
• Energijos ribojimo klasė: 3
• Darbinė temperatūra: nuo -25 iki +75 °C

Naudojimo patarimai

Prieš montuodami įsitikinkite, kad trumpojo jungimo srovė įrengimo vietoje neviršija 10 kA. Prisukdami laidininkus laikykitės gamintojo nurodyto priveržimo momento – tai užtikrins ilgaamžį ir saugų kontaktą. Periodiškai patikrinkite jungiklio veikimą, ypač po trumpojo jungimo atvejų.
