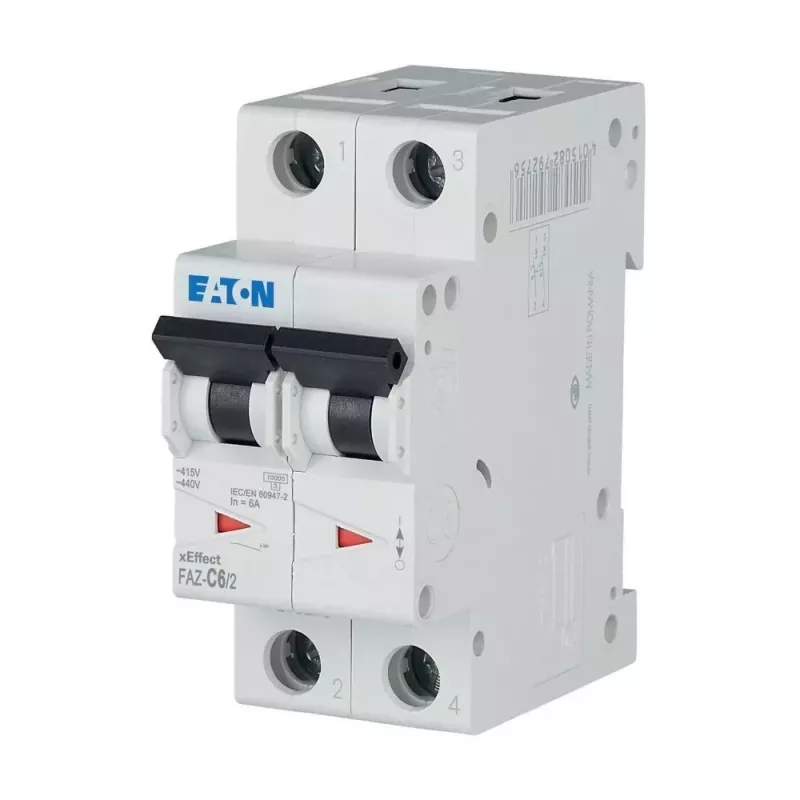

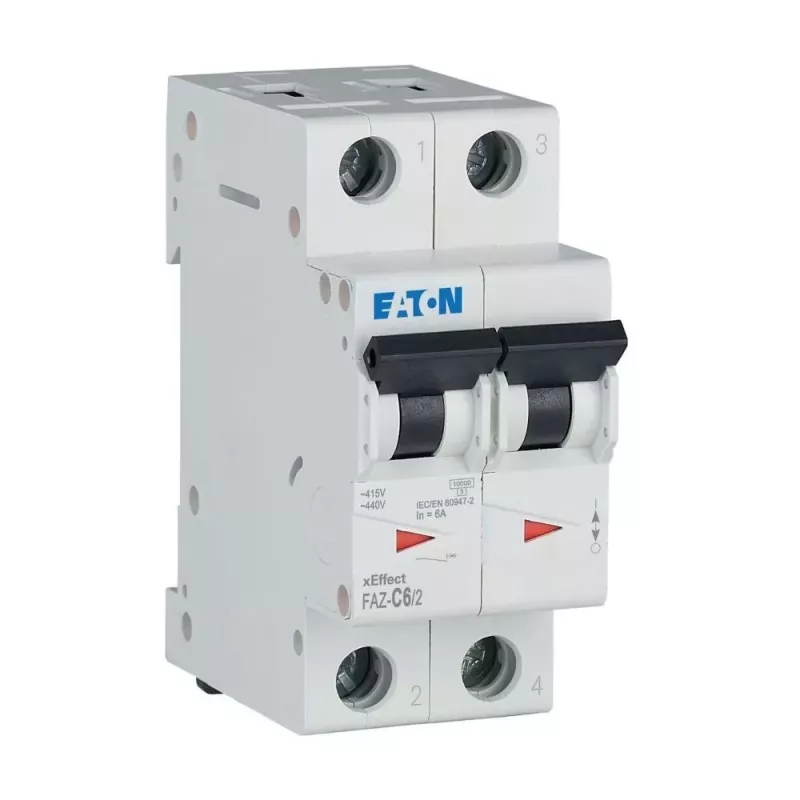

Eaton FAZ-C6/2 modulinis automatinis jungiklis (MCB), 6 A, 2 polių, C tipo, 10 kA, 230/400 V AC 278754

10 kA trumpojo jungimo pertraukimo geba – tai šio Eaton FAZ-C6/2 modulinio automatinio jungiklio pagrindinė savybė, užtikrinanti patikimą apsaugą net ir didelės galios sistemose. Šis dvipolis MCB, skirtas 6 A vardinei srovei, pasižymi C tipo išjungimo charakteristika, kuri puikiai tinka komercinėms ir pramoninėms grandinėms su vidutinėmis įjungimo srovėmis.

Kodėl verta rinktis šį automatinį jungiklį?

• Patikima apsauga: 10 kA pertraukimo geba pagal IEC/EN 60898-1 standartą užtikrina, kad gedimo atveju grandinė bus saugiai atjungta, apsaugant laidus ir įrangą.
• Universalus pritaikymas: C tipo charakteristika (išjungimas esant 5–10 × In) leidžia naudoti grandinėse su vidutinėmis įjungimo srovėmis, tokiose kaip apšvietimo sistemos, valdymo grandinės ir maži varikliai.
• Kompaktiškas dizainas: 2 moduliniai tarpai (36 mm) leidžia taupyti vietą skirstomojoje spintoje.
• Ilgaamžiškumas: Mechaninis atsparumas >20 000 operacijų, elektrinis >10 000 operacijų – tai patikimas sprendimas ilgam laikui.
• Platus temperatūrų diapazonas: Veikia nuo -25 iki +75 °C, todėl tinka įvairiose aplinkose.

Kam skirtas šis produktas?

Šis automatinis jungiklis skirtas elektrikams, skirstomųjų spintų surinkėjams ir objektų techninės priežiūros specialistams, kuriems reikia patikimos 6 A, dvipolės apsaugos su C charakteristika. Jis idealiai tinka ten, kur reikalinga apsauga nuo perkrovos ir trumpojo jungimo, pavyzdžiui, apšvietimo tinkluose, valdymo grandinėse ar mažuose varikliuose.

Pagrindinės techninės specifikacijos

• Vardinė srovė: 6 A
• Polių skaičius: 2
• Išjungimo charakteristika: C
• Vardinė įtampa: 230/400 V AC
• Trumpojo jungimo pertraukimo geba: 10 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (35 mm)
• Plotis: 2 moduliniai tarpai (36 mm)
• Apsaugos laipsnis: IP20 (gnybtai)
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm²
• Energijos ribojimo klasė: 3
• Aplinkos darbinė temperatūra: -25 iki +75 °C
• Elektrinis ilgaamžiškumas: >10 000 operacijų
• Mechaninis ilgaamžiškumas: >20 000 operacijų
• Užterštumo laipsnis: 2
• Viršįtampių kategorija: III
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Standartai: IEC/EN 60898-1

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prieš prijungdami laidus, įsitikinkite, kad maitinimas išjungtas. Naudokite varžtinius gnybtus, tinkančius 1–25 mm² laidams. Įsitikinkite, kad grandinės trumpojo jungimo srovė neviršija 10 kA. Patikrinkite, ar C charakteristika atitinka grandinės apkrovos profilį.

Patarimas: Renkantis automatinį jungiklį, visada įvertinkite grandinės įjungimo sroves. C tipo charakteristika tinka apšvietimo grupėms ir valdymo transformatoriams. Jei grandinėje yra didelių įjungimo srovių (pvz., variklių), rinkitės D charakteristiką. Taip pat patikrinkite, ar jungiklio pertraukimo geba atitinka galimą trumpojo jungimo srovę jūsų instaliacijoje.
