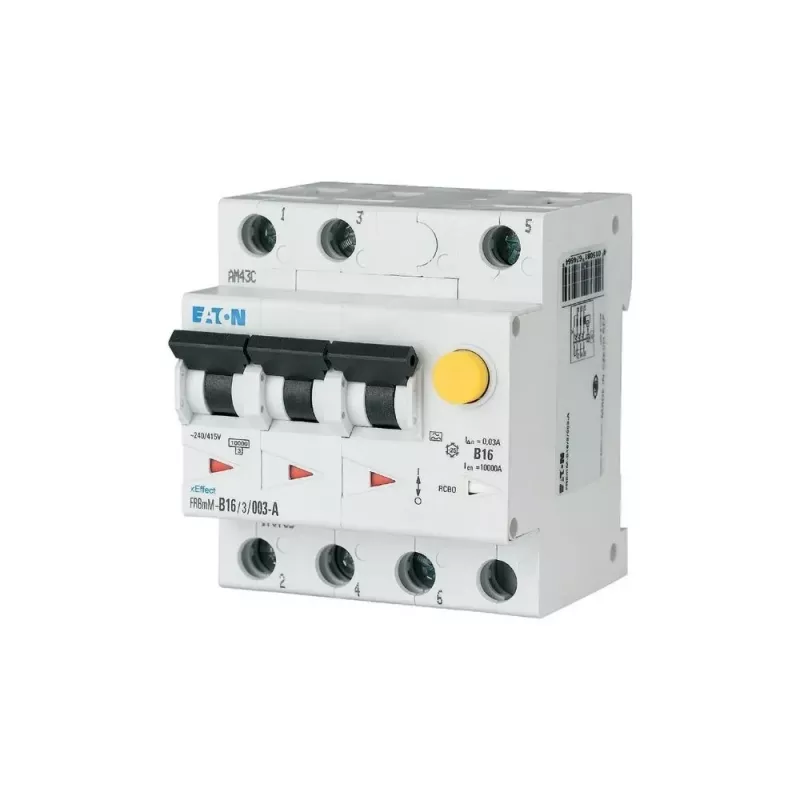

EATON FRBMM-C16/3/003-A RCBO, 16 A, 30 mA, A tipo, C charakteristikos, 3 polų + N, 6 kA, 4 TE 170740

6 kA trumpojo jungimo atjungimo geba ir 30 mA A tipo diferencinė apsauga viename 4 modulių įrenginyje – tai EATON FRBMM-C16/3/003-A RCBO, skirtas trifazėms grandinėms su nuliniu laidininku. Šis įrenginys užtikrina patikimą apsaugą nuo nuotėkio srovių, perkrovų ir trumpųjų jungimų, taupydamas vietą skirstomojoje spintoje.

Kodėl verta rinktis

• Integruota apsauga: diferencinės srovės ir automatinio jungiklio funkcijos viename korpuse – nereikia atskiro RCD ir MCB.
• A tipo diferencinė apsauga: reaguoja į kintamąsias ir pulsuojančias nuolatinės srovės nuotėkio sroves, užtikrindama apsaugą sudėtingesnėse grandinėse.
• C charakteristika (5–10 × In): tinka grandinėms su vidutinėmis įjungimo srovėmis, pavyzdžiui, apšvietimui ir kištukiniams lizdams.
• 6 kA atjungimo geba (Icn): saugiai pertraukia trumpojo jungimo sroves, energijos ribojimo klasė 3.
• Kompaktiškas 4 modulių (72 mm) plotis: taupo vietą DIN bėgelyje.
• Atsparumas impulsinėms srovėms 3 kA (8/20 µs): sumažina klaidingus suveikimus.

Techniniai duomenys

• Vardinė srovė (In): 16 A
• Vardinė diferencinė srovė (IΔn): 30 mA
• Polių skaičius: 3 polai + N (4 polių fizinis įrenginys)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50 Hz
• Vardinė jungimo galia (Icn): 6 kA
• Trumpojo jungimo atjungimo galia (Ics): 6 kA
• Diferencinės srovės tipas: A
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 TE (72 mm)
• Energijos ribojimo klasė: 3
• Atsparumas impulsinėms srovėms: 3 kA (8/20 µs)
• Gnybtų talpa (standus laidas): 1,5–25 mm²
• Gnybtų talpa (lankstus laidas): 1,5–16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Darbinė temperatūra: nuo -25 °C iki +40 °C

Kam tinka

Šis RCBO skirtas profesionaliems elektrikams, projektuotojams ir įmonėms, kurioms reikia patikimo sprendimo trifazėse grandinėse su nuliniu laidininku. Jis puikiai tinka gyvenamiesiems ir komerciniams pastatams, kur būtina tiek diferencinė, tiek viršsrovių apsauga viename įrenginyje. Dėl 4 modulių pločio jis ypač naudingas, kai skirstomojoje spintoje trūksta vietos.

Naudojimas

Įrenginys montuojamas ant standartinio DIN bėgelio (EN 60715). Prieš montavimą įsitikinkite, kad grandinė atjungta nuo maitinimo. Prijunkite fazinius laidus prie atitinkamų gnybtų, o nulinį – prie N gnybto. Rekomenduojama naudoti standžius arba lanksčius laidus, kurių skerspjūvis atitinka gnybtų talpą. Sumontavus patikrinkite, ar visi sujungimai tvirti, ir atlikite bandymą su testavimo mygtuku.

Mūsų verdiktas

Patikimas RCBO trifazėms grandinėms su nuliniu laidininku, užtikrinantis 30 mA A tipo diferencinę apsaugą ir 6 kA trumpojo jungimo atjungimo gebą. Kompaktiškas 4 modulių korpusas taupo vietą, o C charakteristika tinka įvairioms apkrovoms. Rekomenduojame tiems, kam svarbus ilgaamžiškumas ir saugumas.
