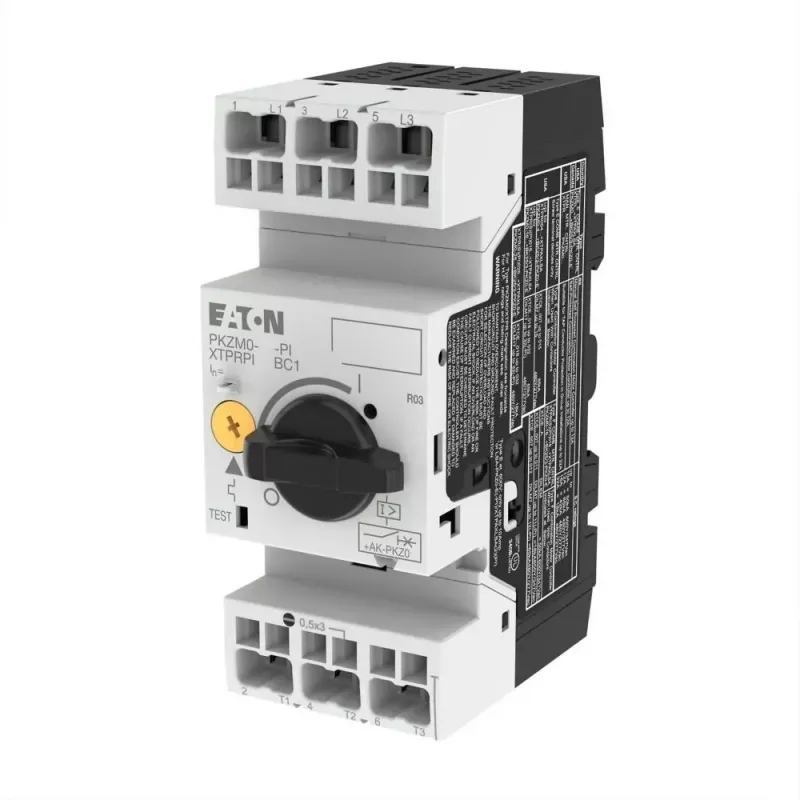

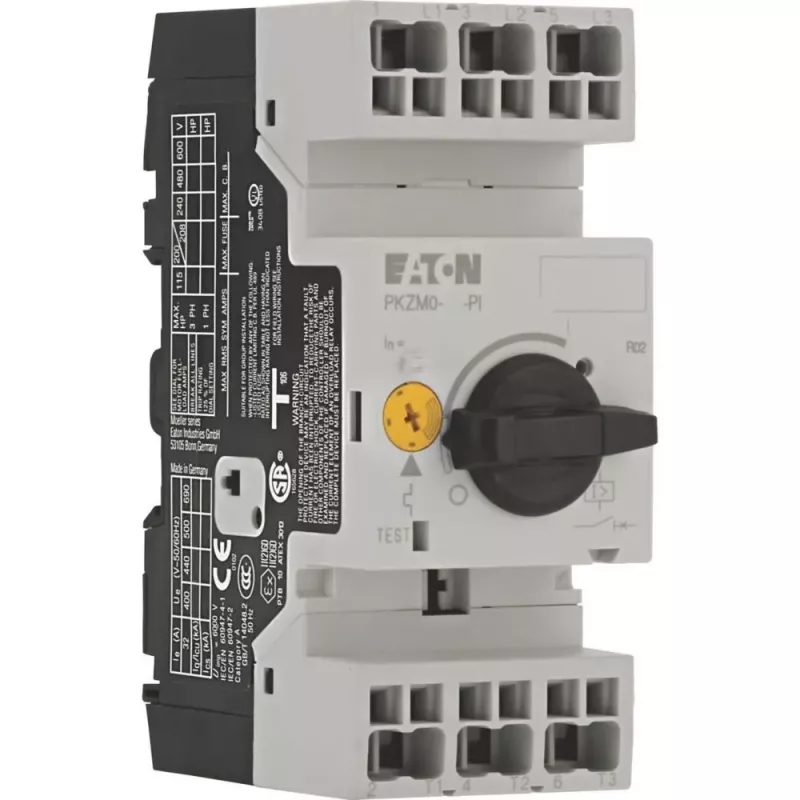

Eaton PKZM0-0.16-PI variklio apsaugos automatinis jungiklis, 3 polių, 0,1-0,16 A, termomagnetinis, DIN bėgiui 199148

Trumpojo jungimo atjungimo geba siekia iki 100 kA esant 400 V AC – tai vienas aukščiausių rodiklių tarp kompaktiškų variklių apsaugos prietaisų. Eaton PKZM0-0.16-PI užtikrina patikimą variklių apsaugą nuo perkrovų ir trumpųjų jungimų net ir pačiose reikliausiose pramoninėse sistemose.

Kodėl verta rinktis

• Reguliuojamas perkrovos atleidimas nuo 0,1 A iki 0,16 A leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio vardinės srovės.
• Fiksuotas trumpojo jungimo atleidimas esant maždaug 14 kartų didesnei už maksimalią nustatymo vertę (2,24 A) užtikrina žaibišką gedimo pašalinimą.
• Didelė atjungimo geba iki 100 kA esant 400 V AC apsaugo įrangą net ir didelės galios tinkluose.
• Kompaktiškas 45 mm plotis taupo vietą DIN bėgyje – galima sumontuoti daugiau prietaisų vienoje eilėje.
• IP20 apsaugos laipsnis iš priekinės pusės ir varžtiniai gnybtai užtikrina saugų ir patikimą prijungimą.
• Darbinė temperatūra nuo -25 °C iki +55 °C leidžia naudoti įvairiose, net ir atšiauriose aplinkose.

Kam skirta

Elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimos variklių apsaugos kompaktiškose instaliacijose. Idealiai tinka mažiems varikliams, siurbliams, ventiliatoriams ir konvejerių sistemoms, kur erdvė ribota, o sauga yra prioritetas.

Techniniai duomenys

• Serija: PKZM0
• Polių skaičius: 3
• Perkrovos atleidimo nustatymo diapazonas: 0,1–0,16 A
• Vardinė darbinė srovė (Ie): 0,16 A
• Vardinė darbinė įtampa (Ue): iki 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo atjungimo geba (Icu) esant 400 V: 100 kA
• Vardinė trumpojo jungimo atjungimo geba (Icu) esant 690 V: 6 kA
• Atjungimo charakteristika: termomagnetinė
• Montavimo tipas: DIN bėgis (EN 60715) arba tvirtinimas varžtais
• Apsaugos laipsnis: IP20 (priekis), IP00 (gnybtai)
• Gnybtų tipas: varžtiniai
• Maks. gnybtų talpa (vientisa): 1 x 6 mm² arba 2 x 2,5 mm²
• Standartai: IEC/EN 60947-4-1, VDE 0660

Naudojimo patarimai

Nustatykite perkrovos atleidimą pagal variklio vardinę srovę, nurodytą jo duomenų lentelėje. Prieš montuodami įsitikinkite, kad trumpojo jungimo sąlygos instaliacijos vietoje neviršija šio automatinio jungiklio atjungimo gebos.

Patarimas: reguliariai tikrinkite, ar nustatymai atitinka faktinius variklio parametrus – tai padės išvengti netikėtų sustojimų ir prailgins įrangos tarnavimo laiką.
