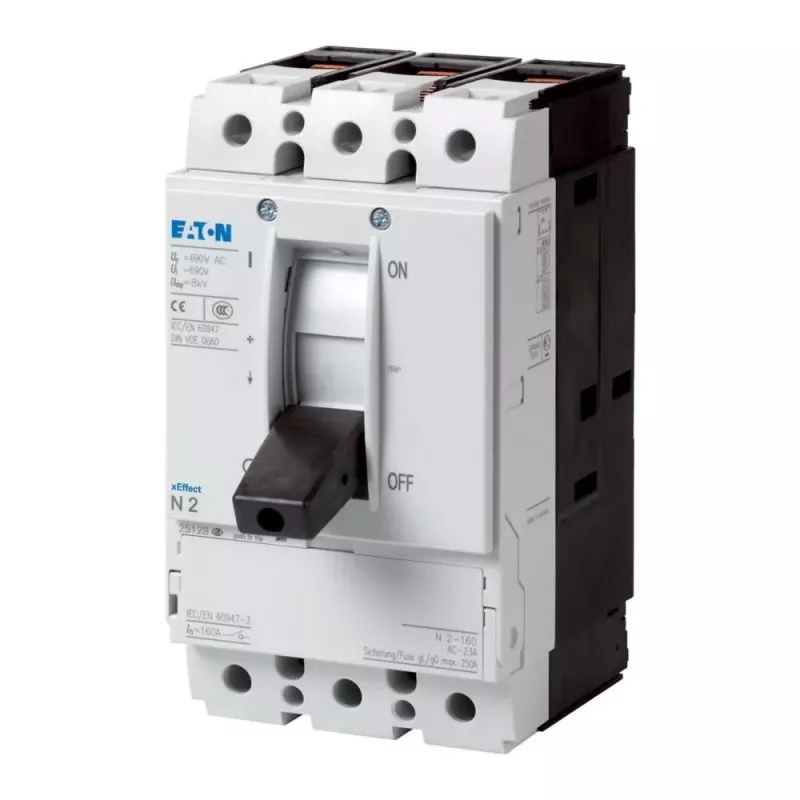

Eaton PN2-200 3 polių apkrovos pertraukiklis 200A 266006

Skydų projektuotojams ir elektros įrenginių prižiūrėtojams, kuriems reikia patikimo trijų fazių grandinių atjungimo sprendimo iki 200 A, Eaton PN2-200 yra skirtas ilgalaikiam darbui pramonės ir komercinėse elektros sistemose.

Kam skirta

Šis apkrovos pertraukiklis tinka elektrikams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio, techninės priežiūros jungiklio ar avarinio sustabdymo jungiklio žemos įtampos skirstomuosiuose tinkluose.

Pagrindinės savybės

• 3 polių perjungimas trifazėms sistemoms
• 200 A vardinė darbinė srovė (AC-21A esant 690 V, AC-23A esant 400 V)
• 1000 V izoliacijos įtampa
• Montavimas ant pagrindo arba priekinio skydo
• Sraigtiniai gnybtai patikimam prijungimui
• Atitinka IEC/EN 60947-3

Specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 690 V): 200 A
• Vardinė darbinė srovė (AC-23A, 400 V): 200 A
• Vardinė darbinė srovė (AC-23A, 690 V): 160 A
• Vardinė darbinė galia (AC-23A, 400 V): 90 kW
• Vardinė darbinė galia (AC-23A, 690 V): 110 kW
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw, 1 s): 4 kA
• Vardinė trumpojo jungimo įjungimo galia (Icm): 10 kA
• Apsaugos laipsnis (gnybtai): IP00
• Montavimo tipas: ant pagrindo / priekinis
• Prijungimo tipas: sraigtiniai gnybtai
• Perjungimo kampas: 90 laipsnių
• Atitiktis standartams: IEC/EN 60947-3
• Pagalbiniai kontaktai: nėra (bazinis modelis)
• Produktų serija: PN2

Kaip naudoti

Sumontuokite tik kvalifikuotas personalas. Prieš montavimą ar techninę priežiūrą įsitikinkite, kad grandinė yra be įtampos. Pasirinkite tinkamo skerspjūvio kabelius pagal vardinę srovę ir vietinius reikalavimus. Jungiklis gali būti montuojamas ant pagrindo arba priekinio skydo, prijungimas atliekamas sraigtiniais gnybtais.

Patarimas: reguliariai tikrinkite gnybtų priveržimą ir kontaktų būklę, ypač po didelių trumpojo jungimo srovių. Naudokite tik originalius Eaton priedus, jei reikia papildomų funkcijų.
