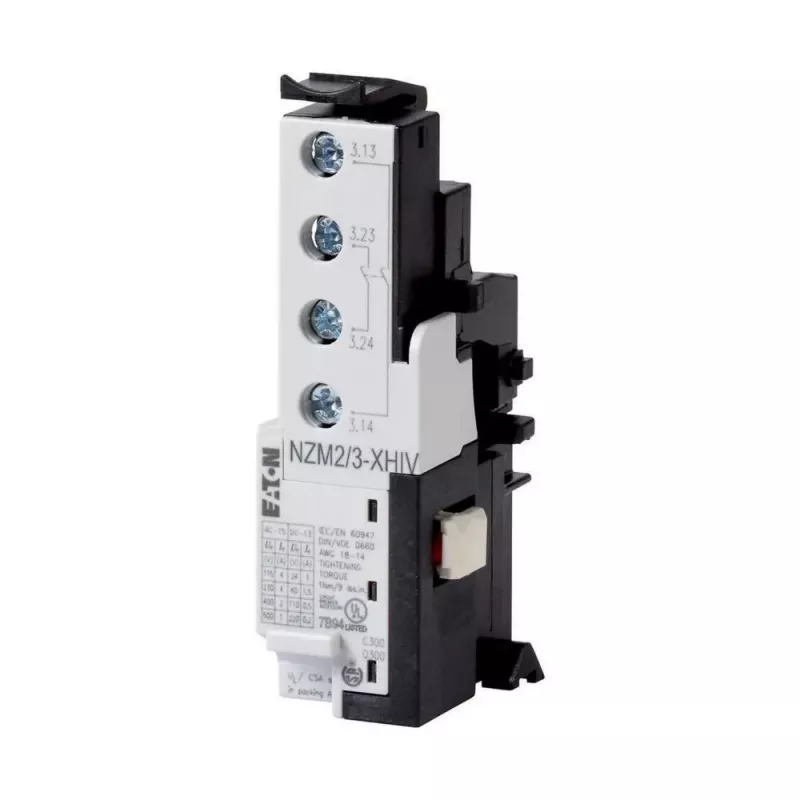

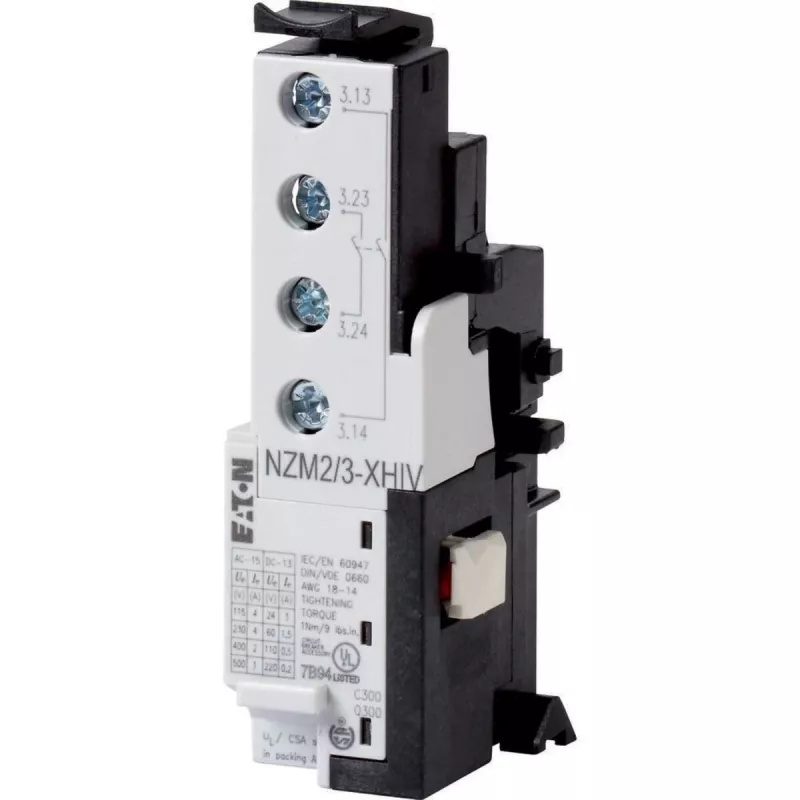

Eaton NZM2/3-XHIV pagalbinis kontaktas (259430)

Kai skydelyje sumontuoti Eaton NZM2 ar NZM3 grandinės pertraukikliai, dažnai trūksta galimybės nuotoliniu būdu stebėti jų būseną. Eaton NZM2/3-XHIV pagalbinis kontaktas išsprendžia šią problemą – jis integruojamas į pertraukiklio korpusą ir perduoda signalą apie kontakto padėtį į valdymo sistemą.

Kam skirtas

Šis pagalbinis kontaktas skirtas skydų montuotojams ir techninės priežiūros specialistams, kurie projektuodami ar atnaujindami valdymo skydus naudoja Eaton NZM2 arba NZM3 serijos grandinės pertraukiklius. Jis leidžia lengvai integruoti pertraukiklio būsenos signalą į PLC ar kitą valdymo įrangą.

Pagrindinės savybės

• 1 NO + 1 NC kontaktų konfigūracija
• Montuojamas viduje, šone, prie NZM2/NZM3 pertraukiklių
• Sraigtiniai gnybtai patikimam prijungimui
• Vardinė darbinė įtampa iki 690 V AC
• Kompaktiška konstrukcija, telpanti pertraukiklio korpuse

Specifikacijos

• Produkto tipas: pagalbinis kontaktas
• Suderinamumas: Eaton NZM2, NZM3 grandinės pertraukikliai
• Kontaktų konfigūracija: 1 NO + 1 NC
• Kontaktų skaičius: 2
• Montavimo tipas: vidinis, šoninis
• Vardinė darbinė įtampa AC: iki 690 V AC
• Vardinė darbinė įtampa DC: iki 220 V DC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (Ie): maks. 10 A
• Prijungimo tipas: sraigtiniai gnybtai
• Gnybtų talpa: 1 x (0,75 - 2,5) mm² vienagyslis/lankstus
• Atitinka standartus: IEC/EN 60947-5-1
• Apsaugos laipsnis (gnybtai): IP20
• Serija: NZM
• Funkcija: grandinės pertraukiklio būsenos signalizavimas

Kaip naudoti

Prieš montuodami įsitikinkite, kad pertraukiklis yra NZM2 arba NZM3 serijos. Pagalbinis kontaktas montuojamas viduje, šone. Prijunkite laidus prie sraigtinių gnybtų, naudodami tinkamo dydžio atsuktuvą. Įsitikinkite, kad laidininkų skerspjūvis atitinka gnybtų talpą (0,75–2,5 mm²).

Patarimas: prieš montuodami visada atjunkite maitinimą. Patikrinkite, ar kontaktas tvirtai laikosi vietoje, ir ar laidai gerai priveržti. Periodiškai tikrinkite jungtis, ypač vibracijos sąlygomis.
