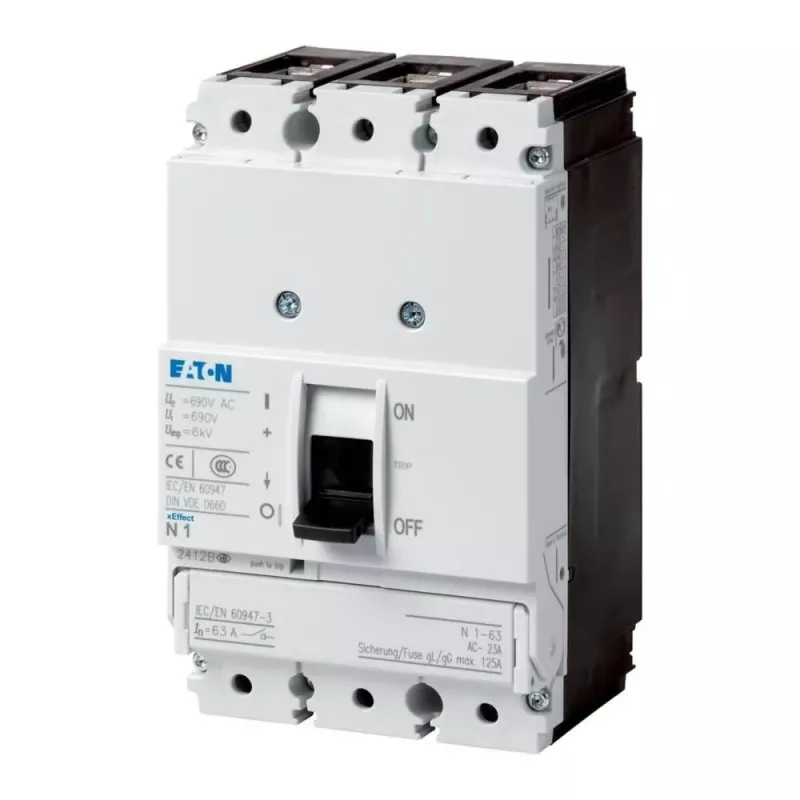

Eaton PN1-63 3 polių apkrovos atjungimo jungiklis, 63 A, 690 V AC, priekinio montavimo, varžtiniai gnybtai 259140

Eaton PN1-63 jungiklis atlaiko iki 63 A vardinę srovę esant 690 V AC įtampai – tai leidžia jį naudoti kaip pagrindinį jungiklį pramoniniuose valdymo skydeliuose ir skirstomuosiuose įrenginiuose. 3 polių konstrukcija ir 10 kA trumpojo jungimo pertraukimo geba (Ics) užtikrina patikimą atskyrimą esant apkrovai.

Apžvalga

PN1-63 – tai priekinio montavimo apkrovos atjungimo jungiklis su varžtiniais gnybtais, atitinkantis IEC/EN 60947-3 standartą. Jis skirtas saugiam elektros grandinių atjungimui ir perjungimui, jo vardinė nuolatinė srovė (Iu) yra 63 A, o vardinė trumpojo jungimo įjungimo geba (Icm) – 10 kA. Prietaisas pritaikytas 3 taršos laipsnio aplinkai, gnybtų apsaugos laipsnis IP20.

Kuo išsiskiria

• Aukšta 690 V AC vardinė darbinė įtampa – universalus naudojimas žemos įtampos sistemose.
• Atsparumas trumpajam jungimui: 10 kA 1 sekundei (Icw) ir 10 kA pertraukimo geba (Ics).
• Kompaktiškas 3 modulių plotis – telpa standartiniuose DIN bėgelio skydeliuose.
• Priekinis montavimas leidžia lengvai sumontuoti ir pasiekti gnybtus.
• Varžtiniai gnybtai užtikrina patikimą ir ilgaamžį sujungimą.

Techninė informacija

• Vardinė srovė (In): 63 A
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo įjungimo geba (Icm): 10 kA
• Vardinė trumpojo jungimo pertraukimo geba (Ics): 10 kA
• Vardinė trumpojo jungimo srovė (Icw): 10 kA (1 s)
• Vardinė galia esant AC-23A, 400 V: 30 kW
• Vardinė galia esant AC-3, 400 V: 22 kW
• Montavimo tipas: priekinis montavimas (įmontuojamas prietaisas)
• Prijungimo tipas: varžtiniai gnybtai
• Apsaugos laipsnis (gnybtai): IP20
• Perjungimo funkcija: apkrovos atjungimo jungiklis, pagrindinis jungiklis
• Standartai: IEC/EN 60947-3
• Taršos laipsnis: 3
• Pagalbiniai kontaktai: nėra (0 NO / 0 NC)
• Modulių skaičius: 3

Mūsų verdiktas

Eaton PN1-63 – patikimas pasirinkimas pramoniniam apkrovos atjungimui, pasižymintis didele pertraukimo geba ir paprastu priekiniu montavimu. Atitikimas tarptautiniams standartams užtikrina saugumą ir našumą net ir sudėtingomis sąlygomis.
