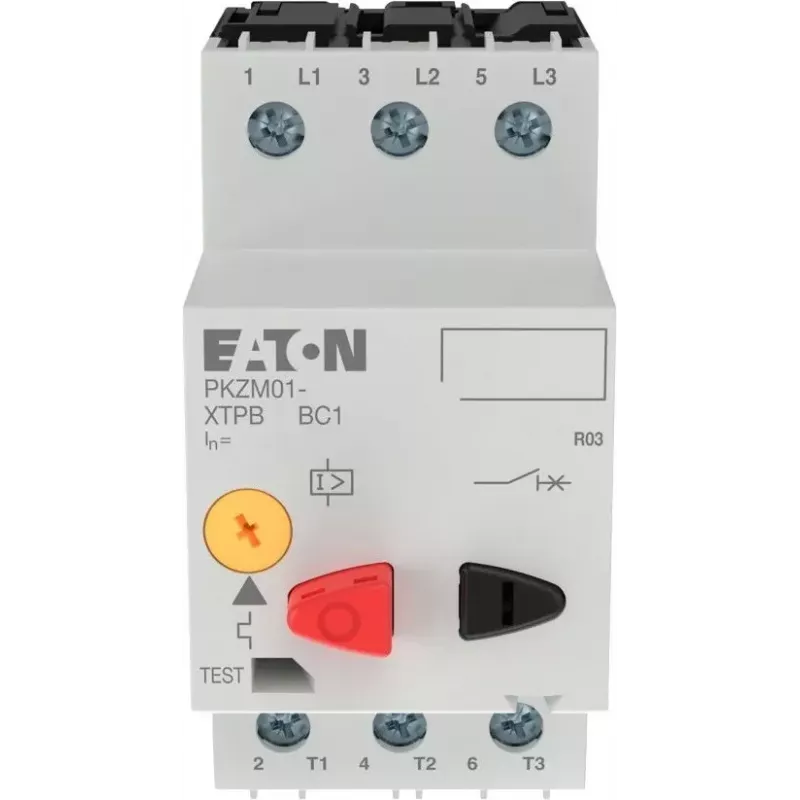

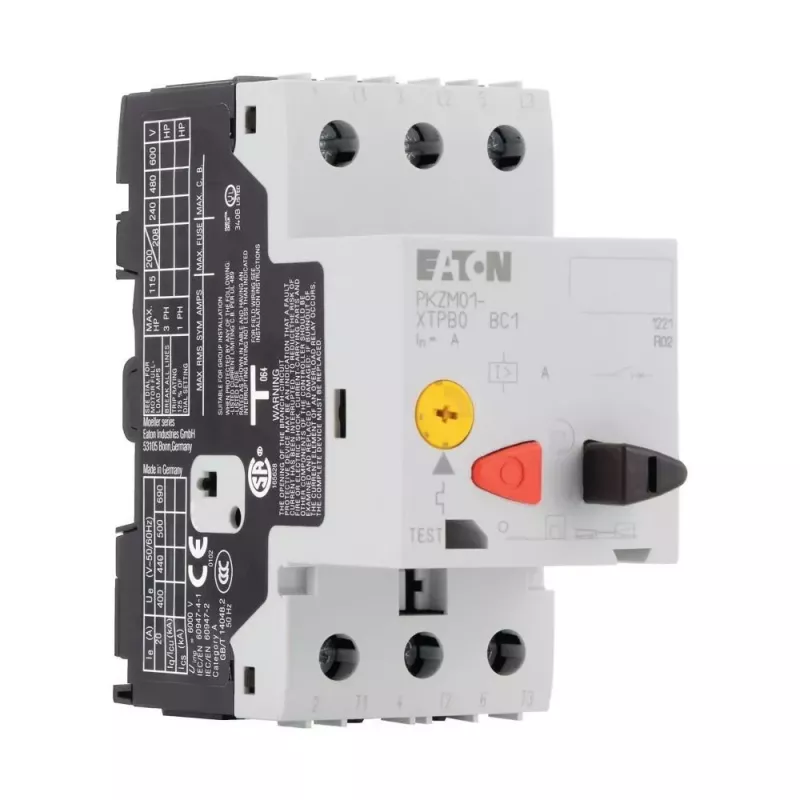

Eaton PKZM01-25 variklio apsaugos automatinis jungiklis, 3 polių, 25A, 288893

Kai trijų fazių variklis dirba be tinkamos apsaugos, net nedidelis perkrovimas gali sukelti brangų gedimą ir sustabdyti visą liniją. Eaton PKZM01-25 užtikrina patikimą apsaugą nuo perkrovų ir trumpųjų jungimų, todėl jūsų įranga veikia stabiliai ir ilgiau.

Kodėl verta rinktis

Šis variklio apsaugos automatinis jungiklis turi reguliuojamą šiluminį perkrovos atleidiklį (20–25 A) ir fiksuotą magnetinį trumpojo jungimo atleidiklį. Tai leidžia tiksliai pritaikyti apsaugą prie konkretaus variklio charakteristikų ir išvengti nereikalingų išjungimų. 3 polių konstrukcija, 690 V AC darbinė įtampa ir 50 kA trumpojo jungimo pertraukimo geba užtikrina patikimą veikimą net ir reikliose pramoninėse sąlygose.

Kam skirta

Įrenginys skirtas pramonės elektrikams ir skydų surinkėjams, kuriems reikia apsaugoti tris fazes naudojančius variklius mašinose, siurbliuose, ventiliatoriuose ir kitoje įrangoje. Montuojamas ant DIN bėgelio arba tvirtinamas varžtais valdymo spintose.

Pagrindinės savybės

• 3 polių variklio apsaugos automatinis jungiklis
• Vardinė darbinė srovė: 25 A
• Reguliuojamas šiluminis perkrovos atleidiklis: 20–25 A
• Fiksuotas magnetinis trumpojo jungimo atleidiklis
• Vardinė darbinė įtampa: 690 V AC
• Sraigtiniai gnybtai patikimam prijungimui
• Montavimas: DIN bėgelis arba varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A
• Perkrovos atleidiklio nustatymo diapazonas: 20–25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Apsaugos tipas: šiluminė ir magnetinė
• Montavimo tipas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20
• Prijungimo tipas: sraigtiniai gnybtai
• Išjungimo klasė: 10 klasė
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Standartai: IEC/EN 60947-2, IEC/EN 60947-4-1
• Trumpojo jungimo atleidiklio tipas: fiksuotas
• Šiluminio atleidiklio tipas: reguliuojamas
• Pagalbiniai kontaktai: nėra (galimi papildomi moduliai)

Kaip naudoti

Prieš montuodami įsitikinkite, kad perkrovos nustatymo diapazonas atitinka variklio vardinę srovę. Reguliuojamas šiluminis atleidiklis leidžia tiksliai suderinti apsaugą su variklio charakteristikomis. Jei reikia papildomų funkcijų, prie PKZM01-25 galima prijungti pagalbinių kontaktų modulius.

Patarimas: reguliariai tikrinkite, ar nustatyta srovė neviršija variklio vardinės srovės, ir ar kontaktai tvirtai priveržti. Tai prailgins įrangos tarnavimo laiką ir užtikrins saugų darbą.
