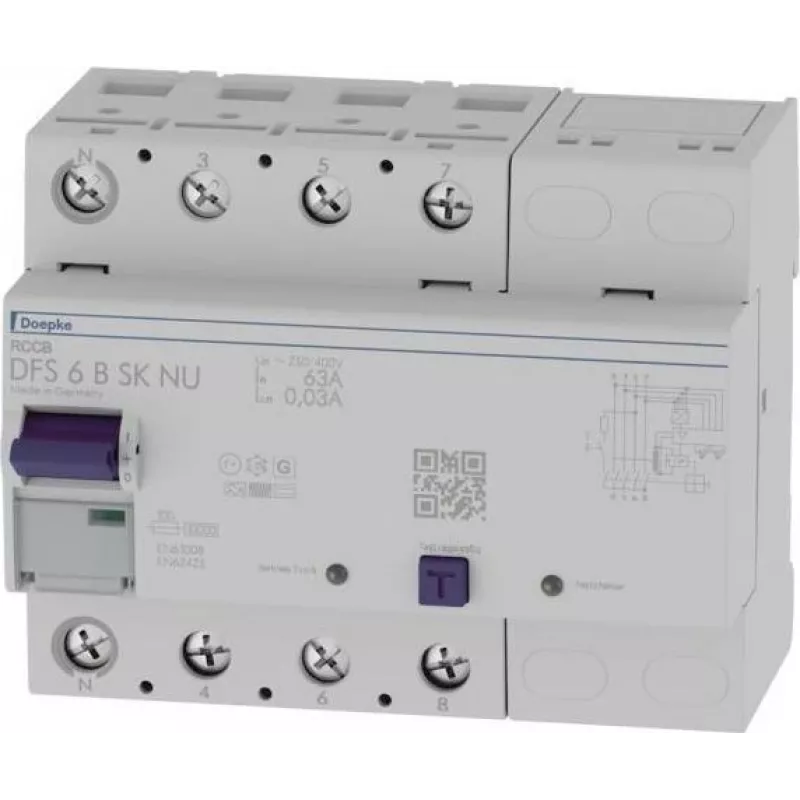

Doepke DFS6 063-4/0,03-B SK NU liekamosios srovės automatinis jungiklis 4 polių 63A 30mA B tipo 09144899

Kai elektros sistemoje dirba dažnio keitikliai, UPS įrenginiai ar įkrovimo stotelės, atsiranda lygiosios nuolatinės srovės nuotėkio srovės, kurių standartiniai liekamosios srovės automatiniai jungikliai (RCCB) neaptinka – grandinė lieka neapsaugota. Doepke DFS6 063-4/0,03-B SK NU yra B tipo liekamosios srovės automatinis jungiklis, skirtas stebėti kintamąją, pulsuojančiąją nuolatinę ir lygiąją nuolatinę nuotėkio srovę, užtikrinant patikimą atjungimą šiuolaikinėse instaliacijose. Esant 63 A vardinei srovei ir 30 mA vardinei nuotėkio srovei, šis 4 polių įrenginys apsaugo žmones ir įrangą nuo įžeminimo gedimų trifaziuose tinkluose iki 230/400 V AC.

Kam skirtas

Elektrikams ir skydų montuotojams, dirbantiems komerciniuose ar pramoniniuose projektuose, kur yra netiesinių apkrovų – elektromobilių įkrovimo infrastruktūroje, fotovoltinėse sistemose ar mašinose su reguliuojamo greičio pavaromis – pravers patikima šio įrenginio veikla ir paprastas montavimas ant DIN bėgelio. Jis taip pat tinka senesniems skirstomiesiems skydams atnaujinti, kai reikia papildomos apsaugos nuo nuolatinės srovės nuotėkio.

Pagrindinės savybės

• B tipo nuotėkio srovės aptikimas: reaguoja į kintamąją, pulsuojančiąją nuolatinę ir lygiąją nuolatinę nuotėkio srovę iki 30 mA.
• 63 A vardinė srovė ir 4 polių konfigūracija trifaziams ir nuliniams tinklams.
• Kompaktiškas 4 modulių plotis (72 mm) taupo vietą DIN bėgelyje.
• Didelis trumpojo jungimo atsparumas – 10 kA reiklioms instaliacijoms.
• Impulsinės srovės atsparumas 3 kA (8/20 µs) sumažina klaidingus suveikimus dėl pereinamųjų viršįtampių.
• Sraigtinės gnybtai priima laidininkus nuo 1,5 iki 50 mm², užtikrinant patikimą kontaktą.
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +40 °C atšiaurioms sąlygoms.
• Atitinka EN 61008-1 ir VDE 0664-10 standartus.

Specifikacijos

• Įrenginio tipas: liekamosios srovės automatinis jungiklis (RCCB)
• Polių skaičius: 4
• Vardinė srovė (In): 63 A
• Vardinė nuotėkio srovė (IΔn): 30 mA
• Nuotėkio srovės tipas: B
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo srovė (Icn): 10 kA
• Impulsinės srovės atsparumas: 3 kA (8/20 µs)
• Montavimas: DIN bėgelis (EN 60715)
• Modulių plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (sumontuotas)
• Darbinė temperatūra: -25 °C iki +40 °C
• Gnybtų talpa: 1,5–50 mm²
• Standartai: EN 61008-1, VDE 0664-10

Naudojimo patarimai

Visada patikrinkite, ar priešsrovės apsauga suderinta su RCCB vardine trumpojo jungimo galia. Instaliacijose su didelėmis nuotėkio srovėmis apsvarstykite galimybę naudoti selektyvų (su laiko uždelsimu) RCCB prieš srovę. Montuokite įrenginį vietoje su pakankama ventiliacija, kad būtų išlaikytas nurodytas darbinės temperatūros diapazonas.
