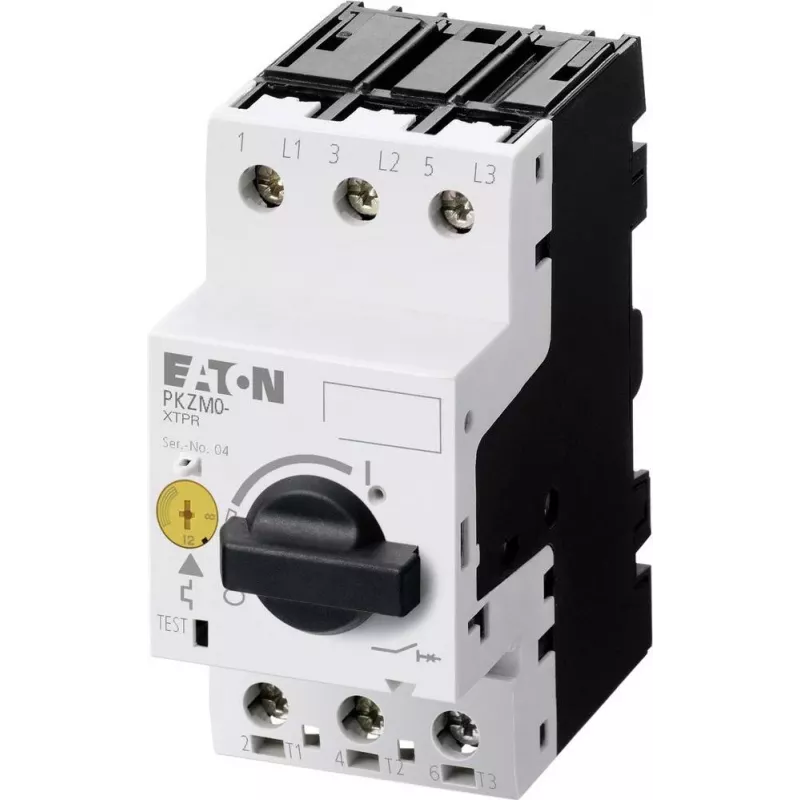

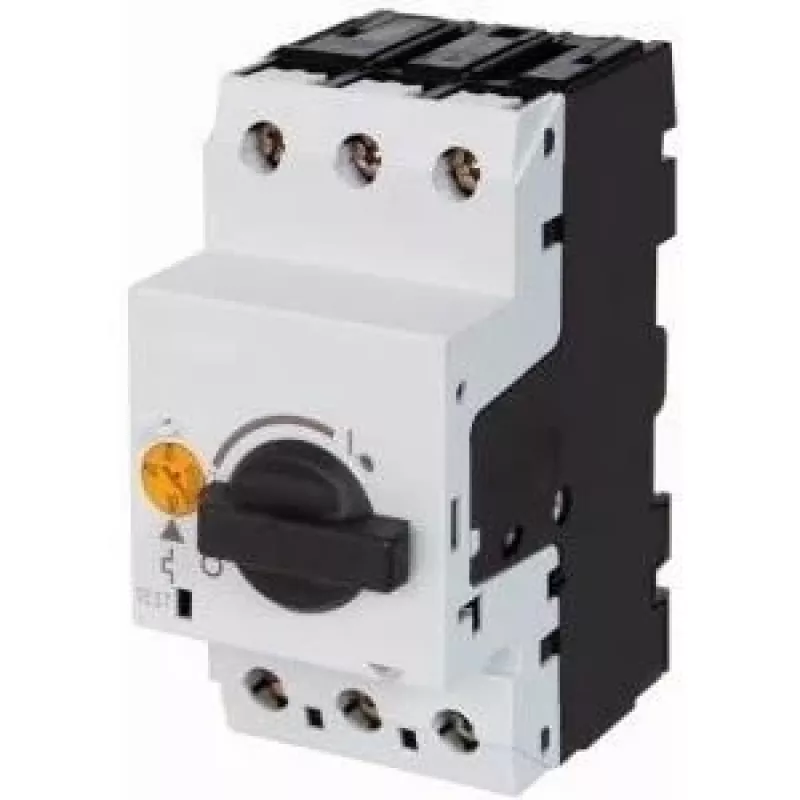

EATON PKZM0-6.3 variklio apsaugos automatinis jungiklis, 3 polių, 4-6,3 A, 2,2 kW, su rankenėle

Prastovos dėl variklio gedimų – tai ne tik brangus remontas, bet ir sustojusi gamyba. EATON PKZM0-6.3 variklio apsaugos automatinis jungiklis užtikrina, kad perkrova ar trumpasis jungimas nesugadintų jūsų įrangos. Šis 3 polių įrenginys su terminiu-magnetiniu atpalaidavimu patikimai atjungia variklį esant perkrovai ar trumpajam jungimui, o fazės netekimo apsauga apsaugo nuo pavojingo vienfazio darbo režimo. Skirtas nuolatinėms 6,3 A srovėms, tinka varikliams iki 2,2 kW esant 400 V kintamajai įtampai.

Kam jis skirtas

Šis įrenginys – būtinas elektros inžinieriams, skydų gamintojams ir priežiūros technikams, dirbantiems su pramoniniais valdymo skydais, staklėmis, siurbliais, ventiliatoriais ir konvejerinėmis sistemomis. Jis lengvai montuojamas ant DIN bėgelio skirstomuosiuose skyduose arba uždarose paleidimo dėžėse.

Pagrindiniai privalumai

• Reguliuojama perkrovos atpalaidavimo srovė nuo 4 A iki 6,3 A – tikslus derinimas prie variklio parametrų
• Fiksuota trumpojo jungimo atpalaidavimo srovė 98 A – greitas gedimo atjungimas
• Fazės netekimo apsauga – apsaugo variklį nuo perdegimo dėl vienfazio darbo
• Valdymas rankenėle su aiškia ĮJUNGTA/IŠJUNGTA ir išjungimo indikacija
• Aukšta pertraukimo galia – 50 kA esant 400 V – patikima apsauga nuo trumpųjų jungimų
• Kompaktiškas 45 mm plotis taupo vietą valdymo skyduose
• Atitinka IEC/EN 60947-4-1 reikalavimus variklio apsaugos įrangai

Specifikacijos

• Vardinė darbinė srovė (Ie): 6,3 A
• Perkrovos atpalaidavimo nustatymo diapazonas: 4–6,3 A
• Vardinė galia: 2,2 kW esant 400 V kintamajai įtampai
• Vardinė darbinė įtampa (Ue): 400 V kintamoji
• Polių skaičius: 3
• Valdymas: rankenėlė
• Montavimas: ant DIN bėgelio (35 mm) arba varžtais
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (su korpusu)
• Gnybtų tipas: varžtiniai gnybtai
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė trumpojo jungimo pertraukimo galia (Icu): 50 kA esant 400 V
• Atpalaidavimo charakteristika: terminė-magnetinė
• Fazės netekimo apsauga: taip
• Atitiktis standartams: IEC/EN 60947-4-1
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C

Patarimai

Norėdami užtikrinti optimalią apsaugą, nustatykite perkrovos atpalaidavimą pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Fazės netekimo apsauga veikia nuolat, todėl papildomų jungimų nereikia. Dulkėtose ar drėgnose aplinkose montuokite jungiklį į korpusą, užtikrinantį bent IP65 apsaugos laipsnį.
