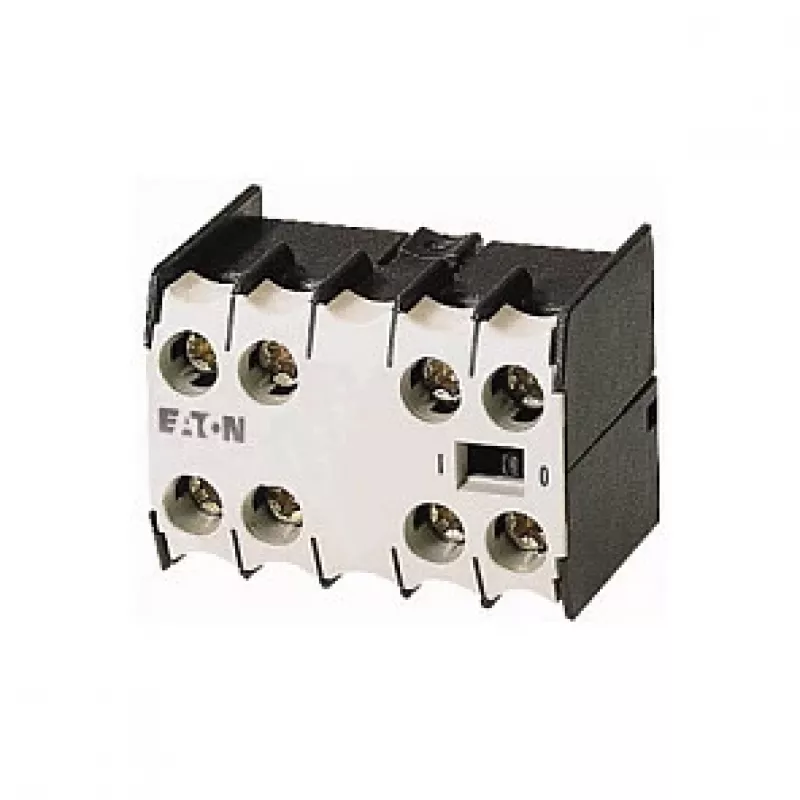

EATON 22DILEM Pagalbinis kontaktų blokas, 2NO+2NC, 4 polių, su varžtais, montuojamas priekyje, skirtas DILM7-DILM38 kontaktorių serijai

Kai kiekviena valdymo grandinės sekundė lemia gamybos efektyvumą, patikimi pagalbiniai kontaktai tampa neatsiejama sistemos dalimi. EATON 22DILEM pagalbinis kontaktų blokas su 2 normaliai atvirais ir 2 normaliai uždarais momentiniais kontaktais užtikrina tikslią kontaktorių būsenos signalizaciją ir tarpusavio blokavimą variklių valdymo grandinėse. Šis komponentas montuojamas priekyje prie EATON DILM7-DILM38 kontaktorių, todėl sistemos modernizavimas ar plėtra nereikalauja papildomų įrankių ar sudėtingų modifikacijų.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 2NO + 2NC (4 polių)
• Jungimo tipas: varžtiniai gnybtai
• Montavimo būdas: priekinis montavimas
• Suderinamumas: EATON DILM7-DILM38 kontaktoriai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Vardinė veikimo srovė AC-15: 4 A esant 230 V, 3 A esant 400 V
• Vardinė veikimo srovė DC-13: 0,15 A esant 220 V
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 °C iki +60 °C
• Laikymo temperatūros diapazonas: -40 °C iki +80 °C
• Standartai: IEC/EN 60947-5-1
• Serija: DILEM
• Pagalbinių kontaktų tipas: momentiniai

Kodėl verta rinktis

22DILEM yra kompaktiškas sprendimas, praplečiantis kontaktorių valdymo galimybes. NO ir NC kontaktų derinys palaiko tiek signalizacijos, tiek blokavimo funkcijas, o varžtiniai gnybtai užtikrina patikimą ir ilgaamžį ryšį. Priekinis montavimas leidžia greitai įdiegti bloką esamose sistemose, nereikalaujant didelių pertvarkymų. Atitiktis tarptautiniams standartams garantuoja stabilų veikimą net ir sudėtingomis pramoninėmis sąlygomis.

Kam tinka

• Variklių valdymo centrams, kuriems reikia papildomos būsenos signalizacijos
• Saugos ir sekos valdymo blokavimo grandinėms
• Esamų DILM kontaktorių modernizavimui su papildomais kontaktais
• Pramoninės automatikos skydams, kur svarbus vietos taupymas

Naudojimo rekomendacijos

Šis pagalbinis kontaktų blokas skirtas naudoti sausose patalpose (IP20), todėl jį reikia apsaugoti nuo dulkių ir drėgmės. Darbinės temperatūros diapazonas nuo -25 °C iki +60 °C leidžia jį naudoti įvairiomis klimato sąlygomis. Prieš montuodami visada įsitikinkite, kad blokas suderinamas su konkrečiu kontaktoriaus modeliu.

Patarimas: norėdami užtikrinti maksimalų patikimumą, naudokite tik sertifikuotus varžtų gnybtus ir tinkamai priveržkite jungtis pagal gamintojo rekomendacijas. Periodiškai tikrinkite kontaktų būklę, ypač jei sistema veikia didelės vibracijos aplinkoje.
