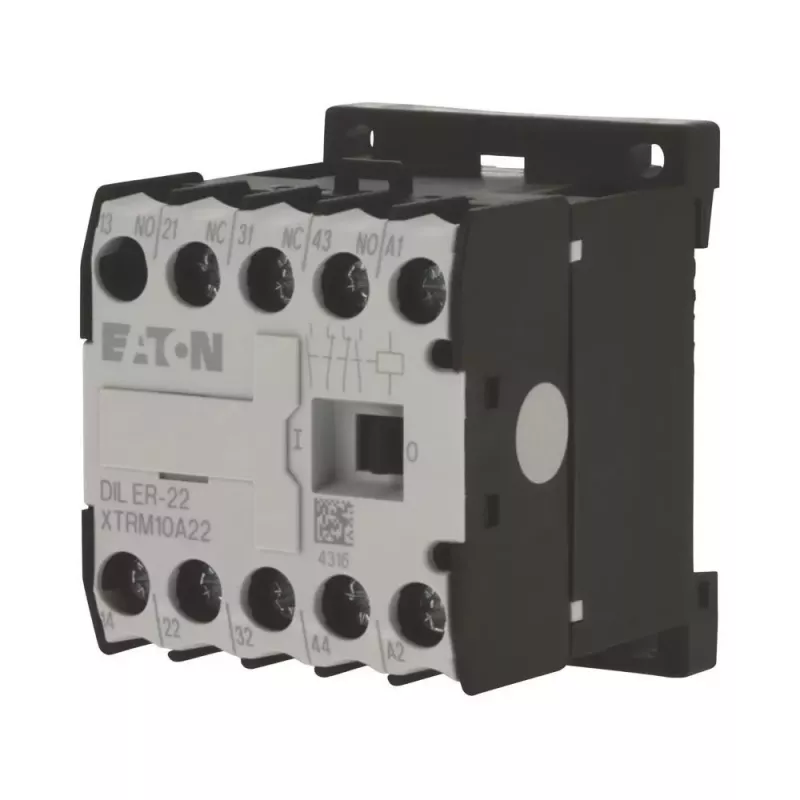

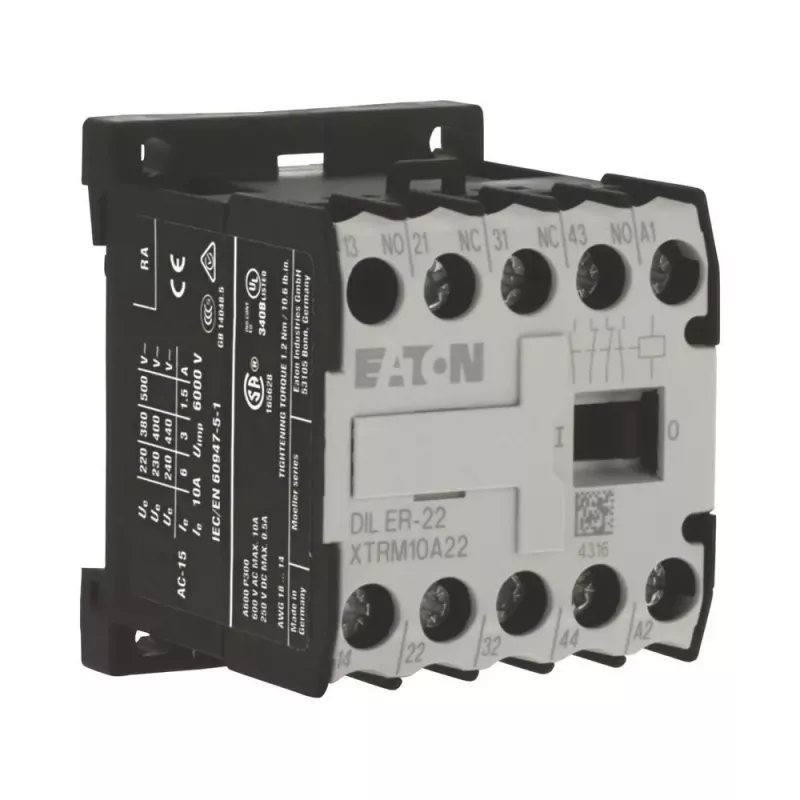

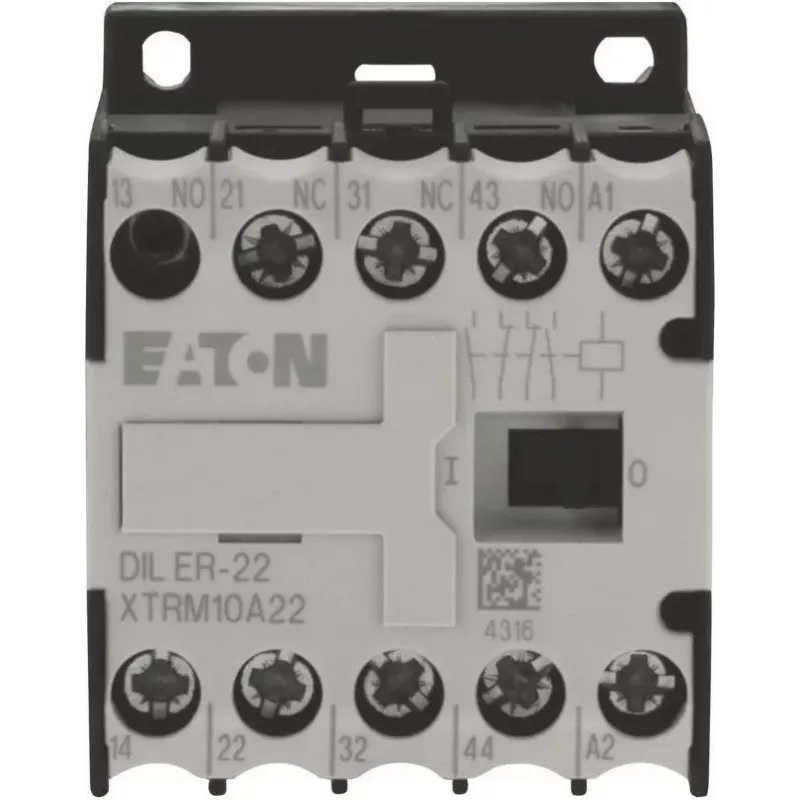

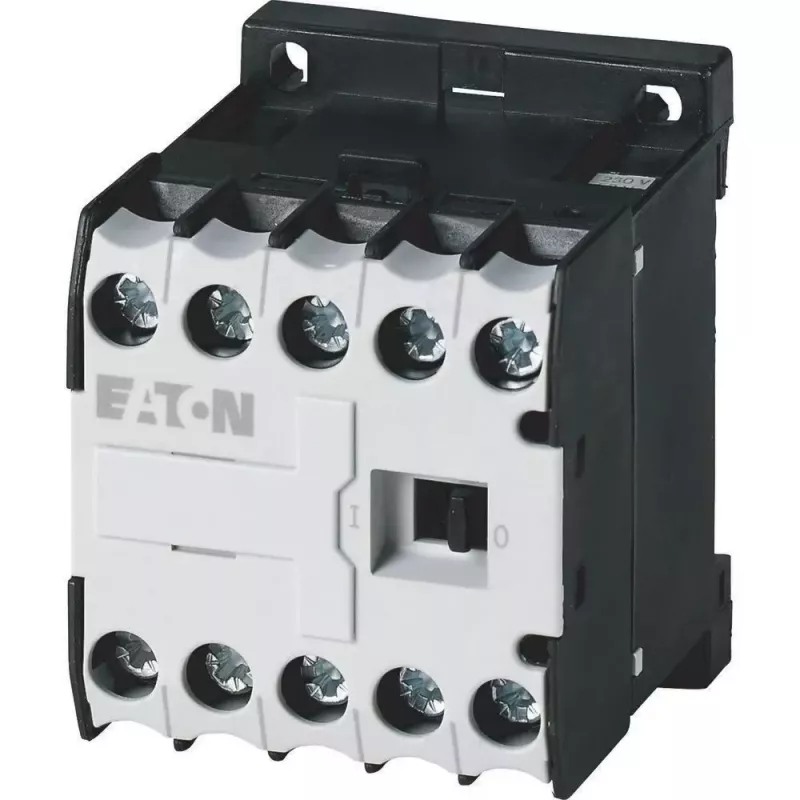

Eaton DILER-22 pagalbinis kontaktoris, 4 polių, 2NO+2NC, 230V 50Hz / 240V 60Hz ritė

Valdymo grandinių inžinieriams ir skydų gamintojams dažnai reikia kompaktiško, patikimo pagalbinio kontaktoriaus, skirto loginiam perjungimui ir tarpusavio blokavimui pramoninėse valdymo grandinėse. Eaton DILER-22 (gaminio kodas 051777) yra 4 polių miniatiūrinis kontaktoris su mišria kontaktų konfigūracija: 2 normaliai atviri (NO) ir 2 normaliai uždaryti (NC) kontaktai. Jo ritė skirta 230 V 50 Hz ir 240 V 60 Hz įtampai, todėl tinka įvairioms kintamosios srovės valdymo įtampoms. Įrenginys montuojamas ant DIN bėgelio arba varžtais, turi varžtinius gnybtus patikimam sujungimui ir atitinka IEC/EN 60947 standartus, užtikrinančius suderinamumą ir saugumą sudėtingomis sąlygomis.

Pagrindinės specifikacijos

• Gaminio tipas: pagalbinis kontaktoris
• Serija: DILER
• Kontaktų konfigūracija: 2 NO + 2 NC
• Polių skaičius: 4
• Ritės įtampa: 230 V AC 50 Hz / 240 V AC 60 Hz
• Vardinė veikimo srovė (AC-15): 4 A esant 230 V, 3 A esant 400 V
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atlaikomoji įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis arba varžtais
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 °C iki +60 °C
• Elektrinis patvarumas: > 1 mln. operacijų
• Mechaninis patvarumas: > 10 mln. operacijų
• Standartai: IEC/EN 60947

Kodėl verta rinktis

DILER-22 suderina kompaktišką dydį su aukštu perjungimo našumu, viename įrenginyje siūlydamas tiek NO, tiek NC kontaktus. Tai supaprastina grandinių projektavimą tarpusavio blokavimui, signalizacijai ir pagalbiniam valdymui. Dvigubos dažnio ritė (50/60 Hz) suteikia lankstumo skirtingiems elektros tinklams, o didelis mechaninis ir elektrinis patvarumas užtikrina ilgalaikį patikimumą nuolatinio veikimo sąlygomis.

Idealiai tinka

• Tarpusavio blokavimui ir loginiam valdymui pramoninės automatikos skyduose
• Pagalbinių apkrovų, tokių kaip kontaktoriai, relės ir indikatorinės lempos, perjungimui
• Signalo dauginimui ir būsenos grįžtamajam ryšiui variklių valdymo grandinėse
• Pastatų automatikos ir ŠVOK valdymo sistemoms

Svarbu žinoti

DILER-22 priklauso plačiai Eaton DILER serijos miniatiūrinių kontraktorių šeimai, garsėjančiai paprastu montavimu ir priežiūra. Jis tinkamas naudoti valdymo grandinėse iki 690 V izoliacijos įtampos, tačiau faktinė perjungimo galia priklauso nuo naudojimo kategorijos. Prieš montuodami visada patikrinkite ritės įtampą ir kontaktų parametrus pagal savo taikymo reikalavimus.

Patarimas: naudodami DILER-22 tarpusavio blokavimui, įsitikinkite, kad NC kontaktai tinkamai sujungti, kad būtų išvengta netikėto įrangos paleidimo. Taip pat atkreipkite dėmesį į maksimalią perjungimo srovę pagal AC-15 kategoriją, kad kontaktoriaus tarnavimo laikas atitiktų jūsų lūkesčius.
