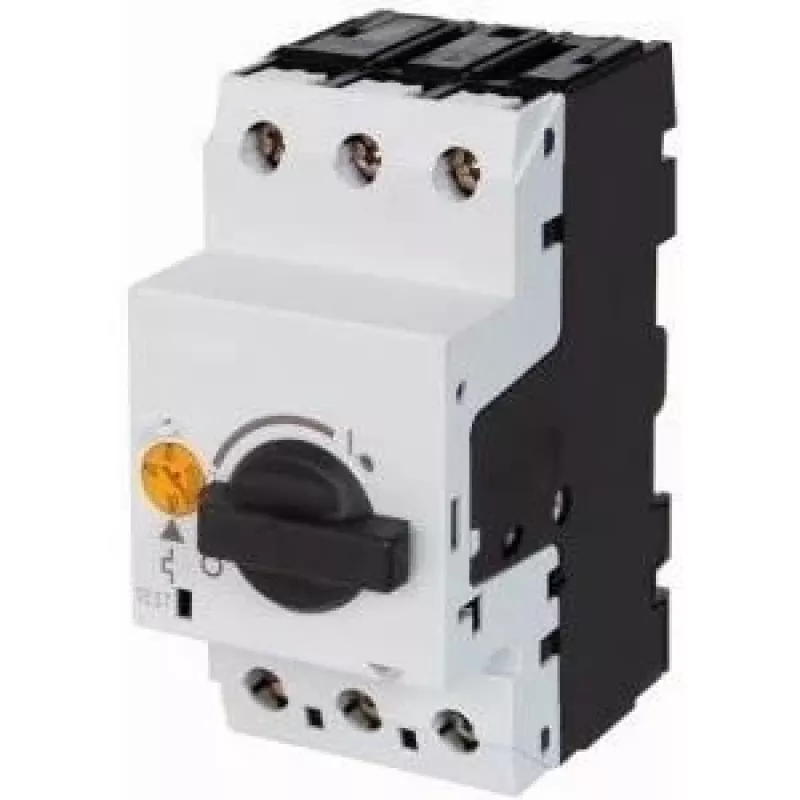

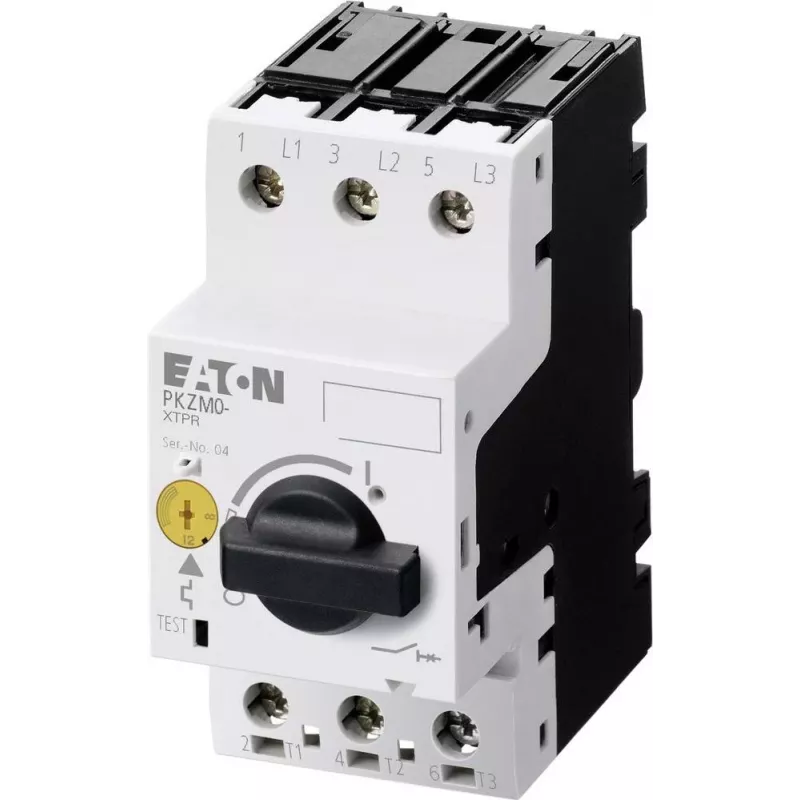

EATON PKZM0-32 variklio apsaugos automatas 32A 3 polių 15kW 400V su rankenėle

Kai gamybos linijoje sustoja variklis dėl perkrovos, prarandamas ne tik laikas, bet ir pinigai. Su EATON PKZM0-32 variklio apsaugos automatu galite būti tikri, kad jūsų trifaziai varikliai iki 15 kW (400 V) yra apsaugoti nuo perkrovų ir trumpųjų jungimų. Reguliuojama šiluminė apsauga (25–32 A) ir fiksuota magnetinė atpalaidavimo srovė (apie 448 A) užtikrina greitą ir tikslų veikimą. Kompaktiškas korpusas ir rankenėlės valdymas daro šį įrenginį praktišku pasirinkimu mašinų ir skydų gamintojams.

Kam jis skirtas

Šis įrenginys skirtas elektros inžinieriams, skydų gamintojams ir priežiūros technikams, kuriems reikia patikimo variklių apsaugos sprendimo pramoninėms mašinoms, siurbliams, ventiliatoriams ir konvejeriams. Jis tinkamas naudoti valdymo spintose ir variklių valdymo centruose, kur erdvė ribota, tačiau našumas negali būti kompromisas.

Pagrindinės savybės

• Reguliuojama šiluminė perkrovos apsauga nuo 25 A iki 32 A – tikslus variklio apsaugos nustatymas
• Fiksuota magnetinė trumpojo jungimo apsauga, maždaug 448 A – greitas gedimo pašalinimas
• 3 polių perjungimas su varžtiniais gnybtais – patikimas sujungimas
• Rankenėlės valdymas – aiškus ĮJUNGTA/IŠJUNGTA indikavimas ir rankinis atstatymas
• Aukšta pertraukimo geba – 50 kA esant 400 V – tvirta trumpojo jungimo apsauga
• Kompaktiškas 45 mm plotis – taupo vietą DIN bėgyje
• Atitinka IEC/EN 60947-4-1 ir VDE 0660 102 dalies standartus

Specifikacijos

• Vardinė veikimo srovė (Ie): 32 A
• Perkrovos atpalaidavimo nustatymo diapazonas: 25–32 A
• Vardinė galia (AC-3, 400 V): 15 kW
• Vardinė veikimo įtampa (Ue): 690 V kintamoji
• Polių skaičius: 3
• Valdymo tipas: rankenėlė
• Montavimo tipas: DIN bėgis / varžtais
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė trumpojo jungimo pertraukimo geba (Icu) esant 400 V: 50 kA
• Apsaugos laipsnis (priekyje): IP20
• Apsaugos laipsnis (gnybtai): IP00
• Gnybtų tipas: varžtiniai
• Perkrovos atpalaidavimo tipas: šiluminis
• Trumpojo jungimo atpalaidavimo tipas: magnetinis
• Fiksuotas trumpojo jungimo atpalaidavimas: 448 A (apie 14 x Ie)
• Dažnis: 50/60 Hz
• Vardinė izoliacijos įtampa (Ui): 690 V
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C

Patarimai

Nustatydami perkrovos atpalaidavimą, pasirinkite vertę, atitinkančią variklio pilnos apkrovos srovę, kad užtikrintumėte optimalią apsaugą be nereikalingų išjungimų. Visada patikrinkite, ar PKZM0-32 trumpojo jungimo pertraukimo geba viršija numatomą gedimo srovę įrengimo vietoje. Montuodami ant DIN bėgio, palikite pakankamai vietos aplink įrenginį šilumos išsklaidymui ir prieinamumui.
