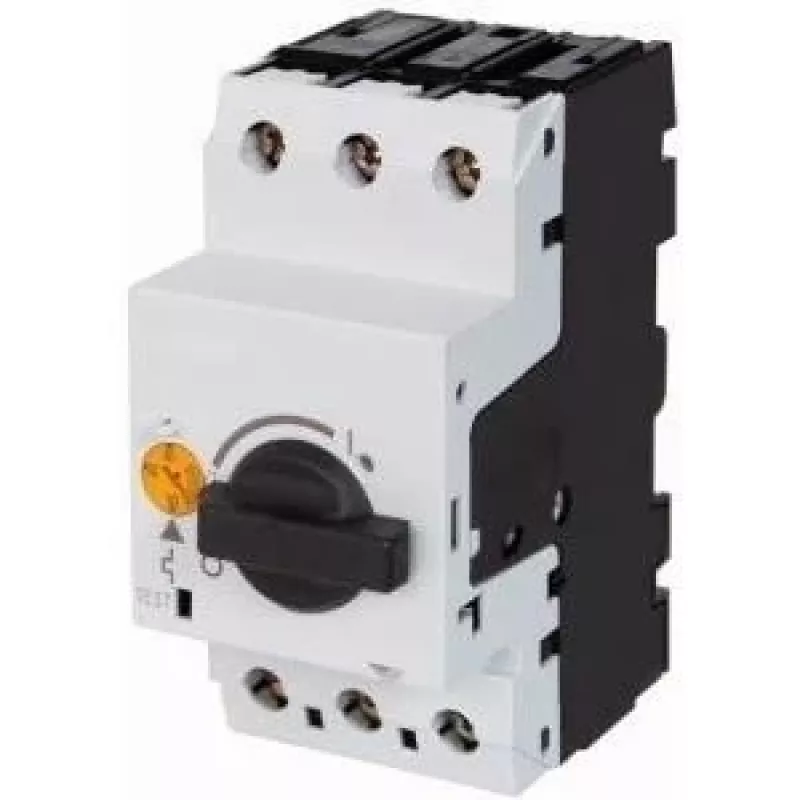

EATON PKZM0-2,5 Variklio apsaugos grandinės pertraukiklis, 3 polių, 1.6-2.5A, 0.75kW, 400V

Variklio perkrova ar trumpasis jungimas gali sustabdyti gamybą per kelias sekundes, o remonto išlaidos ir prastovos kainuoja brangiai. EATON PKZM0-2,5 variklio apsaugos grandinės pertraukiklis užtikrina patikimą trifazių variklių iki 0,75 kW (400 V) apsaugą, su reguliuojama srove nuo 1,6 A iki 2,5 A. Sukamoji rankenėlė ir kompaktiškas korpusas – tai sprendimas, kurį įvertins mašinų ir skydų gamintojai, kai svarbus patikimumas ir vietos taupymas.

Kam skirtas

Šis įrenginys skirtas elektrikams, skydų gamintojams ir priežiūros specialistams, dirbantiems su mažais trifaziais varikliais pramoninėse valdymo sistemose, siurbliuose, ventiliatoriuose ir konvejeriuose. Jis tinka montuoti ant DIN bėgelio, naudojant varžtines gnybtų jungtis, ir atitinka IEC/EN 60947-4-1 reikalavimus.

Pagrindinės savybės

• Šiluminė-magnetinė išjungimo charakteristika – apsauga nuo perkrovos ir trumpojo jungimo.
• Reguliuojama srovės nuostata nuo 1,6 A iki 2,5 A, kad atitiktų variklio vardinę srovę.
• Trijų polių perjungimas – visų fazių atjungimas.
• Sukamosios rankenėlės valdymas su aiškia ĮJUNGTA/IŠJUNGTA indikacija ir rankiniu grąžinimu.
• Didelė trumpojo jungimo išjungimo galia – 50 kA esant 400 V kintamajai srovei.
• Kompaktiškas 45 mm plotis – taupo vietą ant DIN bėgelio.
• Apsaugos laipsnis IP20 – tinkamas montuoti uždarose skirstyklose.
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C.

Specifikacijos

• Serija: PKZM0
• Vardinė darbinė įtampa (Ue): 690 V kintamoji
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė galia AC-3, 400 V: 0,75 kW
• Magnetinio trumpojo jungimo atleidimo nustatymas: apytiksliai 32,5 A (13 x Ie max)
• Jungtys: varžtinės gnybtų
• Montavimas: DIN bėgelis arba varžtais
• Atitiktis: IEC/EN 60947-4-1
• Polių skaičius: 3

Naudojimo patarimai

Srovės reguliavimo rankenėlę nustatykite pagal variklio vardinę srovę, nurodytą jo vardinėje plokštelėje. Varikliams su didelėmis paleidimo srovėmis įsitikinkite, kad magnetinio atleidimo riba neviršijama paleidimo metu. Visada montuokite įrenginį korpuse, užtikrinančiame bent IP20 apsaugą. Patikrinkite, ar pertraukiklio trumpojo jungimo išjungimo galia viršija numatomą trumpojo jungimo srovę montavimo vietoje.

Norėdami užtikrinti ilgalaikį variklio darbą, reguliariai tikrinkite srovės nustatymą ir rankenėlės veikimą. Atminkite, kad tinkamas apsaugos įrenginio parinkimas – investicija į jūsų įrangos patikimumą.
