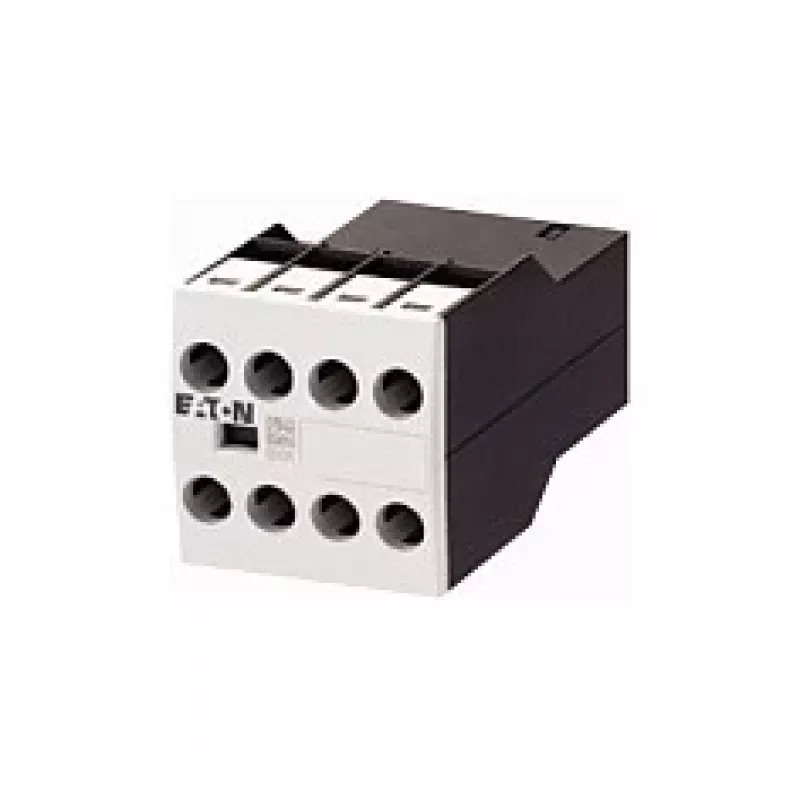

Eaton DILM32-XHI22 pagalbinis kontaktų blokas 2NO+2NC, montuojamas priekyje, skirtas DILM7-DILM32 kontaktorių serijai

Kai kontaktoriaus pagalbiniai kontaktai tampa nepakankami sudėtingesnei valdymo logikai ar signalizacijai, Eaton DILM32-XHI22 pagalbinis kontaktų blokas išsprendžia šią problemą be papildomų relių ar sudėtingo laidų perjungimo. Šis priekinio montavimo blokas tiesiog užsifiksuoja ant Eaton DILM7–DILM32 kontaktorių, akimirksniu praplėsdamas jų funkcines galimybes.

Kam jis skirtas

Šis sprendimas skirtas valdymo pultų gamintojams, mašinų OEM ir priežiūros specialistams, kuriems reikia patikimų pagalbinių kontaktų tarpusavio blokavimui, būsenos indikacijai ar valdymo logikai variklių paleidimo grandinėse. Tinka tiek naujiems įrenginiams, tiek modernizavimui, kai erdvė ribota, o perjungimo patikimumas yra kritinis.

Pagrindiniai privalumai

• 4 polių konfigūracija: 2 normaliai atviri (NO) + 2 normaliai uždaryti (NC)
• Priekinis montavimas – greitas ir paprastas užfiksuoti ant DILM7–DILM32 kontaktorių
• Sraigtinės gnybtų jungtys priima vientisus, vytinius ir lanksčius laidus su žiedinėmis antgalėmis nuo 0,75 iki 2,5 mm²
• Vardinė darbinė srovė iki 4 A esant AC-15 (230/400 V) ir 0,5 A esant DC-13 (220 V)
• Aukšta izoliacijos įtampa 690 V ir atsparumas impulsinei įtampai 6 kV – skirta sudėtingoms pramoninėms aplinkoms
• IP20 apsaugos laipsnis, tinkamas montavimui uždaruose valdymo skyduose
• Atitinka IEC/EN 60947-5-1 reikalavimus, užtikrina tarptautinį pripažinimą

Specifikacijos

• Gamintojas: Eaton
• Modelis: DILM32-XHI22
• MPN: 277377
• EAN: 4015082773779
• Kontaktų konfigūracija: 2 NO + 2 NC
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Suderinamumas: Eaton DILM7–DILM32 kontaktoriai
• Gnybtų tipas: sraigtiniai
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (AC-15, 400 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 0,5 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-5-1
• Prijungimo skerspjūvis (vientisas/vytinis): 0,75–2,5 mm²
• Prijungimo skerspjūvis (lankstus su antgale): 0,75–2,5 mm²
• Darbinė temperatūra: nuo -25 iki +60 °C
• Serija: DILM
• Funkcija: pagalbinis kontaktų blokas

Naudojimo patarimai

Prieš montuodami bloką įsitikinkite, kad kontaktorius yra atjungtas nuo įtampos. Lankstiems laidams naudokite žiedinius antgalius, kad užtikrintumėte patikimą sraigtinių gnybtų kontaktą. Prieš montavimą patikrinkite, ar kontaktų konfigūracija atitinka jūsų valdymo grandinės reikalavimus.

Patikimumas ir paprastumas – Eaton DILM32-XHI22 yra ekonomiškas būdas išplėsti kontaktoriaus galimybes, išlaikant aukštą perjungimo kokybę ir atitiktį tarptautiniams standartams.
