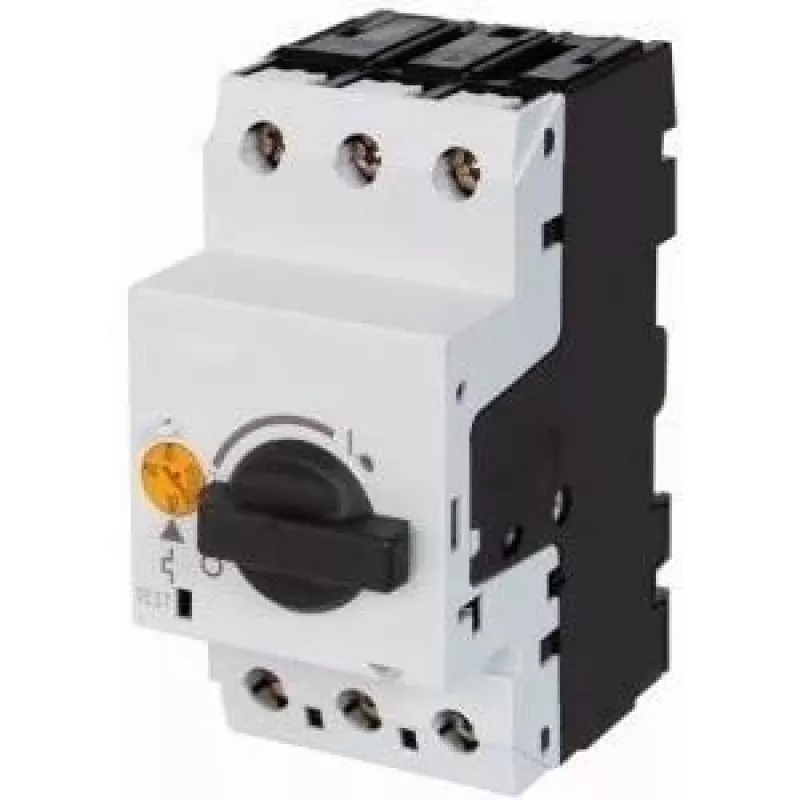

EATON PKZM0-10 variklio apsaugos automatinis jungiklis, 3 polių, 6,3-10 A, 4 kW, su sukama rankenėle

Kai pramoniniame valdymo skyde ar variklių valdymo centre reikia apsaugoti trifazius variklius nuo perkrovų ir trumpųjų jungimų, EATON PKZM0-10 yra kompaktiškas sprendimas, kurį verta pastebėti iš pirmo žvilgsnio. Jo sukama rankenėlė suteikia aiškų įjungimo/išjungimo indikaciją ir leidžia patogiai valdyti rankiniu būdu, o termomagnetinė atpalaidavimo sistema užtikrina patikimą apsaugą pagal 10 klasės charakteristikas.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 10 A (reguliuojama nuo 6,3 A iki 10 A)
• Vardinė darbinė įtampa: 690 V kintamoji srovė
• Vardinė galia esant 400 V kintamajai srovei (AC-3): 4 kW
• Trumpojo jungimo išjungimo galia (Icu esant 400 V): 50 kA
• Polių skaičius: 3
• Valdymo tipas: sukama rankenėlė
• Atpalaidavimo charakteristika: termomagnetinė, 10 klasė
• Tvirtinimas: ant DIN bėgelio arba varžtais
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1
• Vardinė atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Dažnis: 50/60 Hz
• Gnybtų tipas: varžtiniai gnybtai
• Darbinės temperatūros diapazonas: nuo -25 °C iki +55 °C
• Mechaninis tarnavimo laikas: 100 000 operacijų
• Elektrinis tarnavimo laikas: 100 000 operacijų

Kodėl verta rinktis

PKZM0-10 užtikrina patikimą variklio apsaugą kompaktiškame 45 mm pločio korpuse, taip sutaupydamas vertingos vietos skydelyje. Reguliuojamas perkrovos nustatymas leidžia tiksliai priderinti prie variklio pilnos apkrovos srovės, išvengiant nereikalingų išjungimų ir užtikrinant greitą reakciją į perkrovas. Didelė 50 kA trumpojo jungimo išjungimo galia padidina sistemos saugumą, o sukama rankenėlė suteikia aiškų vizualų jungiklio būsenos indikaciją. Platus darbinės temperatūros diapazonas ir ilgas mechaninis bei elektrinis tarnavimo laikas daro jį tinkamą sudėtingoms pramoninėms aplinkoms.

Idealūs naudojimo atvejai

• Trifazių asinchroninių variklių iki 4 kW apsauga pramoninėse mašinose
• Variklių valdymo centrai ir skirstomieji skydai, kuriuose reikalinga kompaktiška apsauga su tvirtinimu ant DIN bėgelio
• Siurbliai, ventiliatoriai, konvejeriai ir kita varikliu varoma įranga gamybos įmonėse
• Taikymo sritys, kuriose pageidaujamas rankinis variklio paleidimas ir sustabdymas su sukama rankenėle

Naudinga žinoti

PKZM0-10 priklauso EATON PKZM0 serijai, žinomai dėl savo patikimumo ir lengvo montavimo. Jis tinkamas naudoti grandinėse iki 690 V kintamosios srovės ir atitinka tarptautinius standartus, užtikrindamas suderinamumą su pasaulinėmis instaliacijomis. Varžtiniai gnybtai pritaikyti įvairiems laidų skerspjūviams, o įrenginį galima montuoti ant standartinio 35 mm DIN bėgelio arba tiesiogiai prisukti prie skydo. Papildomiems kontaktams ar signalizacijai galima įsigyti atskirų aksesuarų (į komplektą neįeina).
