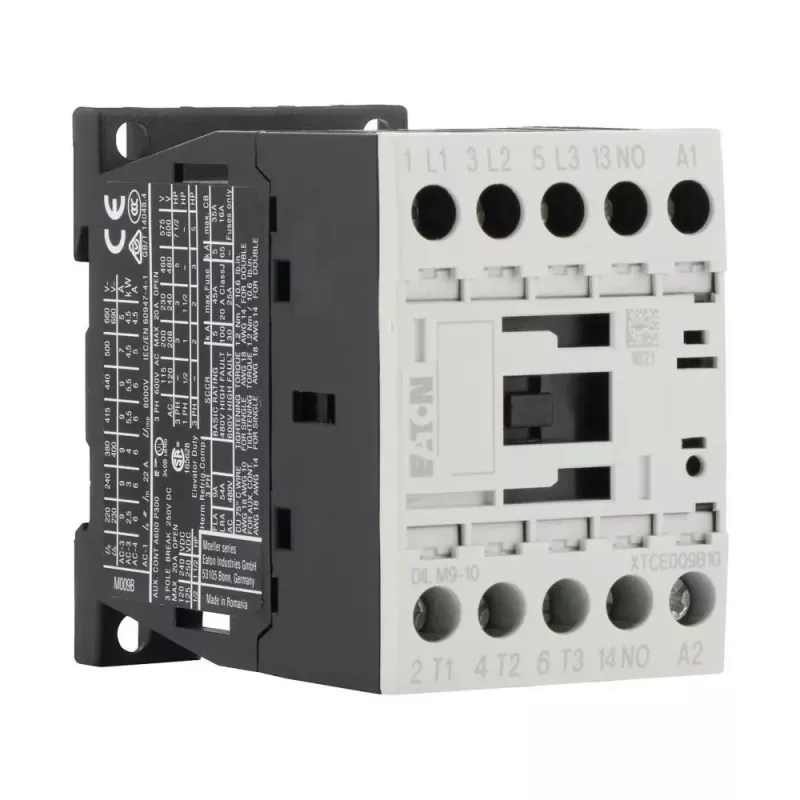

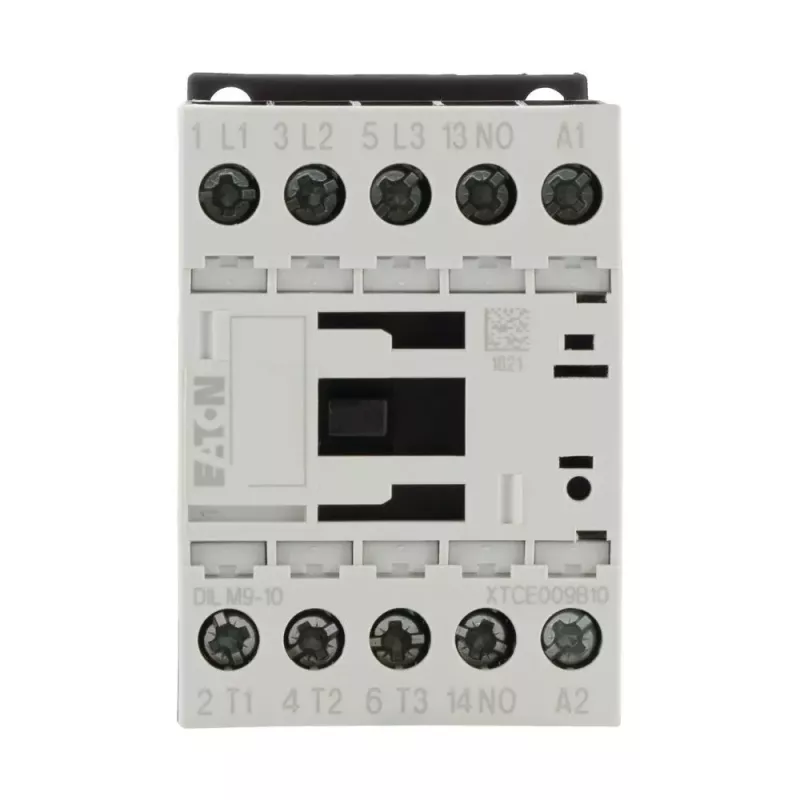

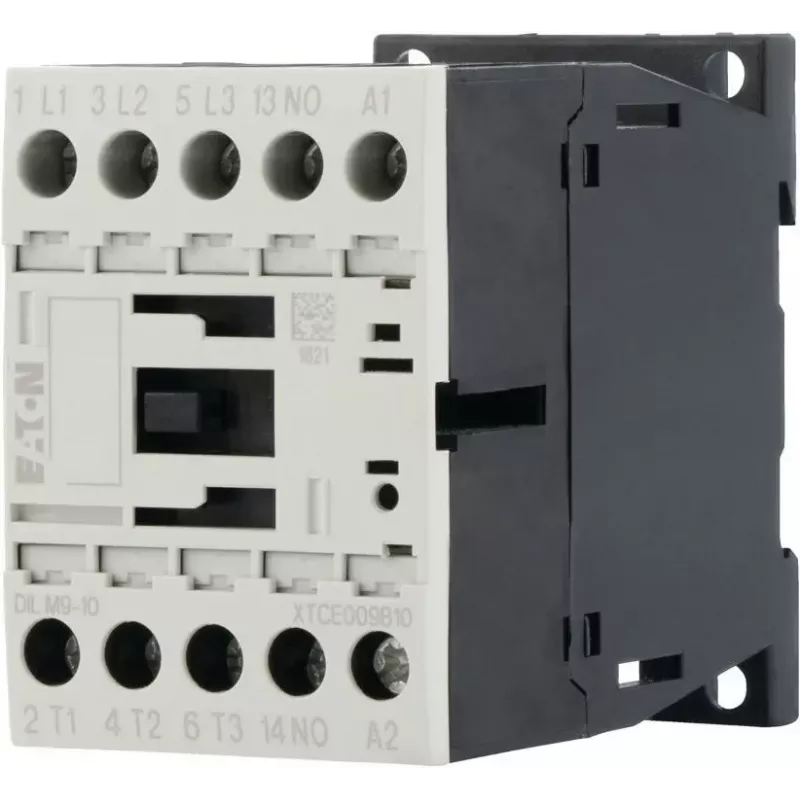

Eaton DILM9-10 24 V DC 3 polių galios kontaktoriai, 9 A AC-3, 4 kW, 1 NO pagalbinis kontaktas

Kai reikia patikimai perjungti trifazius variklius, Eaton DILM9-10 kontaktoriai užtikrina stabilų darbą net ir esant dažnam perjungimui. Šis kompaktiškas 3 polių įrenginys, valdomas 24 V DC ritės, lengvai integruojamas į PLC valdymo grandines, todėl nereikia papildomų tarpinių relių. Skirtas pramoniniams sprendimams, kur svarbus ilgaamžiškumas ir tikslumas.

Kam jis skirtas

Šis kontaktorius yra tinkamiausias pasirinkimas valdymo pultų gamintojams, sistemų integratoriams ir techninės priežiūros specialistams, dirbantiems su pramoninėmis mašinomis, HVAC sistemomis, konvejeriais ar siurbliais. Jis puikiai tinka ten, kur erdvė ribota, o patikimumas – būtinas, o standartinis DIN bėgio montavimas pagreitina įrengimą ir keitimą.

Pagrindiniai privalumai

• 3 polių pagrindiniai kontaktai, skirti 9 A srovei AC-3 (400 V) ir iki 4 kW variklių valdymui.
• 24 V DC ritė – tiesioginis valdymas iš PLC išėjimų ar žemos įtampos grandinių.
• 1 įmontuotas normaliai atviras (NO) pagalbinis kontaktas būsenos grįžtamajam ryšiui ar blokavimui.
• Kompaktiškas 45 mm plotis – taupo vietą perpildytuose skirstomuosiuose įrenginiuose.
• Dvigubas montavimas: ant DIN bėgio arba varžtais – lankstus išdėstymas.
• Didelis mechaninis atsparumas – 10 milijonų perjungimų, elektrinis – 1,5 milijono (AC-3), užtikrina ilgą eksploataciją.
• IP20 apsauga ir varžtiniai gnybtai su fiksuojamaisiais varžtais – saugus ir tvirtas sujungimas.

Specifikacijos

• Gamintojas: Eaton
• Modelis: DILM9-10(24VDC)
• MPN: 276705
• EAN: 4015082767051
• Ritės įtampa: 24 V DC
• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 9 A
• Vardinė darbinė galia (AC-3, 400 V): 4 kW
• Pagalbiniai kontaktai: 1 NO
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgis arba varžtais
• Gnybtų tipas: varžtiniai
• Mechaninis atsparumas: 10 000 000 operacijų
• Elektrinis atsparumas (AC-3): 1 500 000 operacijų
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Integruodami DILM9-10 į valdymo pultą, įsitikinkite, kad ritės maitinimas yra stabilus ir atitinka 24 V DC leistinas nuokrypas, kad išvengtumėte kontaktų virpėjimo. Jei variklio paleidimo srovės didelės, apsvarstykite didesnio galingumo kontaktorių arba minkštojo paleidimo įrenginį. Visada patikrinkite trumpojo jungimo apsaugos koordinavimą su aukščiau esančiu grandinės pertraukikliu pagal IEC/EN 60947-4-1. Norėdami išplėsti pagalbinių kontaktų skaičių, Eaton siūlo priekinius pagalbinių kontaktų blokus, kurie uždedami be įrankių.
