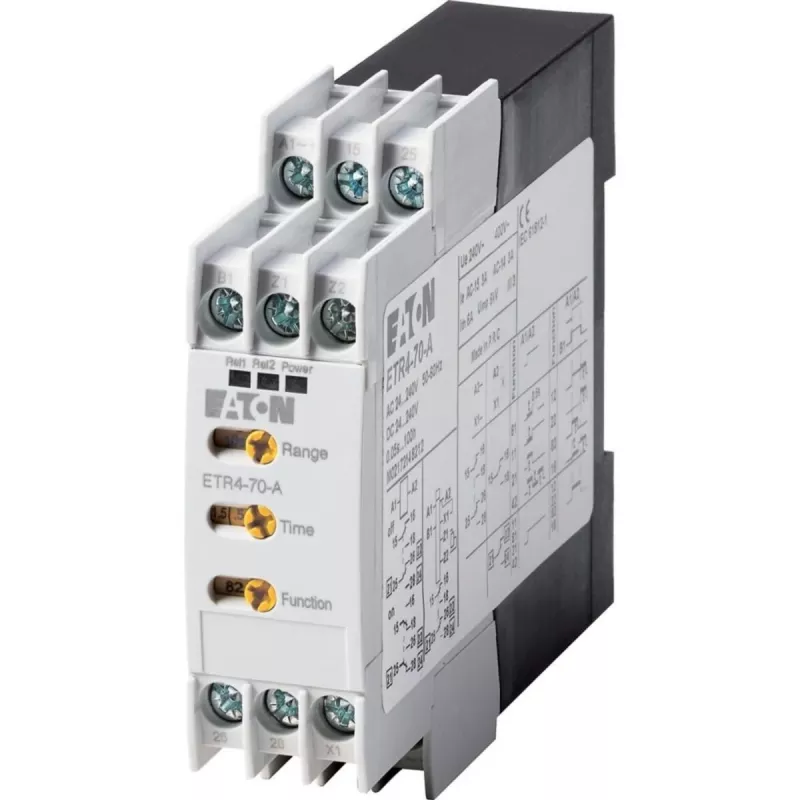

Eaton ETR4-70-A daugiafunkcinė laiko relė, 24-240 V AC/DC, 2 perjungimo kontaktai, 0,05 s-100 h, DIN bėgelis

Pirmas dalykas, kurį pastebėsite montuodami Eaton ETR4-70-A į valdymo spintą, – kompaktiškas 22,5 mm pločio korpusas, kuris užima tik vieną modulio vietą DIN bėgelyje. Tačiau šiame mažame įrenginyje slypi dešimt programuojamų laiko funkcijų ir septyni laiko diapazonai – nuo 0,05 sekundės iki 100 valandų. Tai universalus sprendimas, tinkantis įvairiems pramoniniams uždaviniams: nuo variklių paleidimo sekų iki įspėjamųjų signalų generavimo.

Pagrindinės specifikacijos

• Maitinimo įtampa: 24-240 V AC/DC (platus diapazonas, tinka tiek kintamajai, tiek nuolatinei srovei)
• Laiko funkcijos: 10 pasirenkamų (įjungimo delsa, išjungimo delsa, mirksėjimas, impulsų generatorius, žvaigždė-trikampis ir kt.)
• Laiko diapazonai: 7 diapazonai, apimantys 0,05 s – 100 h
• Išėjimo kontaktai: 2 perjungimo (CO) relės, 5 A @ 250 V AC (varžinė apkrova)
• Montavimas: DIN bėgelis (35 mm), plotis 22,5 mm (1 modulis)
• Prijungimas: varžtiniai gnybtai
• Indikacija: LED maitinimo ir relės būsenai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Apsauga: IP20 gnybtai, IP40 korpusas
• Sertifikatai: CE, UL, CSA, GL, CCC, EAC, RCM

Kodėl verta rinktis

ETR4-70-A supaprastina atsargų valdymą, nes priima tiek kintamąją, tiek nuolatinę valdymo įtampą nuo 24 iki 240 V – nereikia laikyti kelių skirtingų relių versijų. Dešimt laiko funkcijų ir septyni pasirenkami diapazonai padengia beveik visus pramoninius laiko valdymo poreikius, o du perjungimo kontaktai užtikrina atskirą valdymo ir apkrovos grandinių perjungimą. Plonas korpusas taupo vietą spintoje, o aiški LED indikacija pagreitina paleidimą ir gedimų paiešką.

Kam tinka

• Vėluotas variklių, ventiliatorių ar siurblių paleidimas / sustabdymas
• Mirksinčių ar impulsinių signalų generavimas įspėjamiesiems švyturėliams ir garsiniams signalams
• Žvaigždė-trikampis paleidimo sekos variklių valdymo centruose
• Nuoseklus perjungimas konvejerių ir pakavimo linijose
• Laiku pagrįstas atsarginių įrenginių kaitaliojimas

Naudojimo patarimai

Laiko tikslumas: pakartojamumas ±0,5%, nustatymo paklaida ±5%, atstatymo laikas mažesnis nei 100 ms. Relė skirta atšiaurioms pramoninėms aplinkoms ir turi jūrinį (GL) bei tarptautinius sertifikatus. Kad veiktų patikimai, įsitikinkite, kad apkrova neviršija kontaktų nominalo, ir laikykitės teisingos laidų sujungimo praktikos, ypač mišriam AC/DC maitinimui.
