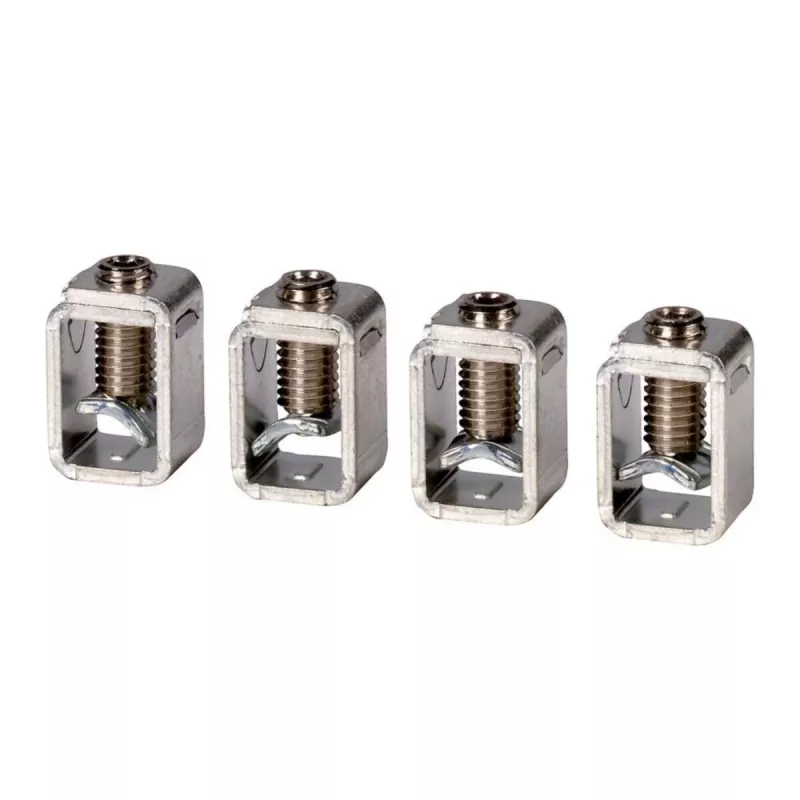

Eaton NZM2-4-250-XKC rėminis gnybtas, 4 polių, 250A, 266756

Eaton NZM2-4-250-XKC – tai keturių polių rėminis gnybtas, skirtas iki 250 A vardinės srovės grandinėms su NZM2 serijos automatiniais jungikliais. Jis užtikrina patikimą varžtinį prijungimą pramoninio skirstymo skydeliuose, kur būtinas ilgaamžiškumas ir paprasta priežiūra.

Kodėl verta rinktis

• 4 polių konstrukcija leidžia prijungti tris fazes ir neutralųjį arba apsauginį laidininką vienu metu.
• Varžtinis (dėžutės) gnybtas užtikrina patikimą laidininko fiksavimą ir atsparumą vibracijai.
• Skirtas lanksčiai 10–120 mm² ir standžiai 10–150 mm² varinei arba aliumininei laidai.
• Priekinis montavimas palengvina prieigą ir techninę priežiūrą.
• Atitinka IEC/EN 60947 standartą, užtikrinant tarptautinius saugos reikalavimus.

Techniniai duomenys

• Gaminio tipas: rėminis gnybtas / prijungimo gnybtas
• Polių skaičius: 4
• Suderinamos serijos: Eaton NZM2, N(S)2, PN2, P(S)2
• Maksimali vardinė srovė: 250 A
• Prijungimo technologija: varžtinis gnybtas (rėminis spaustukas)
• Laidininko skerspjūvis (lankstus): 10–120 mm²
• Laidininko skerspjūvis (standus): 10–150 mm²
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė darbinė įtampa (Ue): 690 V
• Apsaugos laipsnis: IP20 (sumontavus)
• Montavimo tipas: priekinis
• Paskirtis: pagrindinės grandinės prijungimas
• Standartas: IEC/EN 60947
• Kontaktų medžiaga: varis / žalvaris
• Prijungimų skaičius vienam poliui: 1
• Gnybto tipas: dėžutės gnybtas

Kam tinka

Šis gnybtas skirtas elektros inžinieriams, skydų surinkėjams ir techninės priežiūros specialistams, dirbantiems su Eaton NZM2, N(S)2, PN2 ar P(S)2 automatiniais jungikliais pramoninėje skirstomojoje įrangoje, variklių valdymo centruose ir galios paskirstymo skydeliuose. Jis tinka ten, kur reikalingas patikimas didelės srovės prijungimas.

Naudojimo patarimai

Prieš montuodami patikrinkite, ar laidininko skerspjūvis atitinka gnybto priimamą diapazoną (10–150 mm²), kad išvengtumėte perkaitimo. Naudokite gamintojo nurodytą varžtų priveržimo momentą. Jei įrenginys veikia atšiauriose aplinkose, apsvarstykite papildomą apsauginį korpusą, kad išlaikytumėte IP20 apsaugos lygį.
