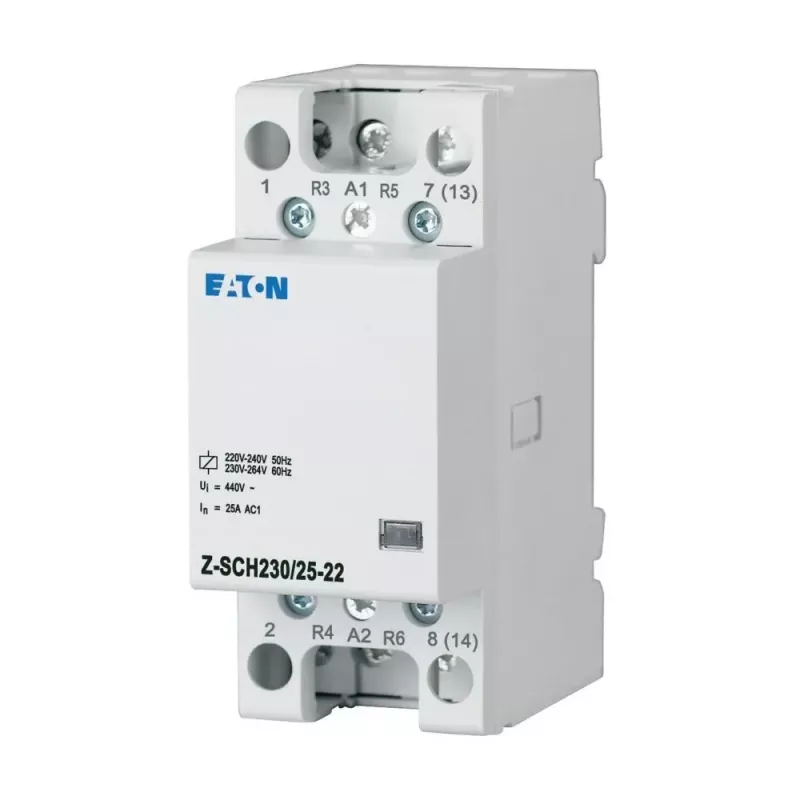

Eaton montavimo kontaktorius FUG Z-SCH230/25-22 230V AC 25A 2NO 2NC DIN bėgelis 248849

Kai skirstomajame skydelyje kiekvienas modulis yra svarbus, Eaton FUG Z-SCH230/25-22 įrengimo kontaktorius išsiskiria savo kompaktišku 2 TE (35 mm) korpusu, kuris užima mažai vietos ant DIN bėgelio. Šis prietaisas su 230 V AC rite ir 25 A vardine darbine srove yra skirtas patikimam apšvietimo, šildymo ir variklių grandinių valdymui tiek gyvenamosiose, tiek komercinėse instaliacijose.

Kam skirtas

Elektrikams ir skydų montuotojams, kuriems reikia modulinio kontaktorius paskirstymo lentose ir valdymo spintose. Dviejų modulių plotis telpa į standartinį 35 mm DIN bėgelį, o varžtiniai gnybtai leidžia patikimai prijungti laidus įprastais įrankiais.

Pagrindinės savybės

• 230 V AC ritės įtampa – galima valdyti tiesiogiai iš standartinių maitinimo grandinių
• 25 A vardinė darbinė srovė (AC-1) – tinka varžinėms ir silpnai indukcinėms apkrovoms perjungti
• 2 normaliai atviri (NO) ir 2 normaliai uždari (NC) kontaktai – lankstus grandinių projektavimas
• Kompaktiškas 2 TE (35 mm) DIN bėgelio korpusas – taupo vietą paskirstymo lentose
• Varžtiniai gnybtai – patikimos, nereikalaujančios priežiūros jungtys

Specifikacijos

• Ritės įtampa: 230 V AC
• Vardinė darbinė srovė (AC-1): 25 A
• Polių skaičius: 4 (2 NO + 2 NC)
• Vardinė izoliacijos įtampa (Ui): 440 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Montavimo tipas: DIN bėgelis
• Modulinis žingsnis: 2 TE (35 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (prietaisas)
• Aplinkos darbinė temperatūra: -25 … +50 °C
• Prijungimo tipas: varžtiniai gnybtai
• Dažnis: 50/60 Hz
• Elektrinis ilgaamžiškumas (AC-1): 100 000 operacijų
• Mechaninis ilgaamžiškumas: 1 000 000 operacijų
• Energijos suvartojimas (įtraukimas): 10 VA
• Energijos suvartojimas (išlaikymas): 3,5 VA

Naudojimo patarimai

Renkantis kontaktorius, patikrinkite, ar ritės įtampa atitinka valdymo grandinę, o kontaktų reitingas viršija apkrovos srovę. Indukcinėms apkrovoms atsižvelkite į AC-3 reitingą arba naudokite didesnės srovės kontaktorius.

Patarimas: montuodami šį Eaton kontaktorius ant DIN bėgelio, palikite bent 10 mm laisvos vietos iš abiejų pusių, kad būtų užtikrinta tinkama ventiliacija ir išvengtumėte perkaitimo. Visada atjunkite maitinimą prieš atlikdami bet kokius jungimus.
