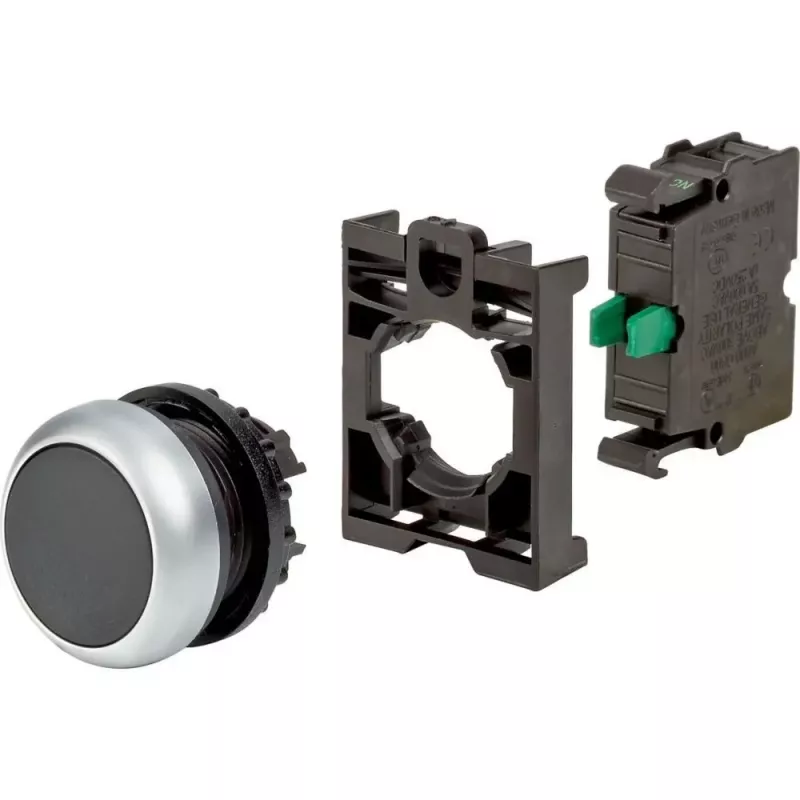

Eaton M22-D-S-K10-BVP mygtukas, plokščiasis, juodas, plastikinis priekinis žiedas, 1NO 110933

Eaton M22-D-S-K10-BVP – tai plokščiasis momentinis mygtukas, skirtas 22,5 mm skersmens skydo išpjovai, kuris pramoninėse valdymo sistemose užtikrina patikimą ir aiškų paspaudimo atsaką net ir sunkiausiomis eksploatavimo sąlygomis.

Kam skirtas

Šis mygtukas skirtas mašinų ir skydų gamintojams, taip pat techninės priežiūros specialistams, kuriems reikia patikimo, neapšviesto valdymo elemento paleidimo, sustabdymo arba trumpo judėjimo funkcijoms pramoninėse mašinose ir valdymo sistemose.

Pagrindinės savybės

• Plokščiasis juodas mygtukas – tvarkinga, profesionali išvaizda.
• Plastikinis priekinis žiedas užtikrina ilgaamžiškumą ir atsparumą korozijai.
• Momentinis (grįžtantis spyruokle) veikimas su 1 normaliai atviru (NO) kontaktu.
• Sraigtinės gnybtų jungtys patikimam laidų prijungimui.
• Aukštas priekinės dalies apsaugos lygis: IP66, IP67, IP69K – tinka plovimo aplinkoms.
• Mechaninis ilgaamžiškumas viršija 5 milijonus operacijų.
• Platus darbinės temperatūros diapazonas nuo -25 iki +70 °C.

Specifikacijos

• Komponento tipas: mygtukas
• Valdymo elementas: plokščiasis
• Veikimo režimas: momentinis (grįžtantis spyruokle)
• Valdymo elemento spalva: juoda
• Rėmelio medžiaga: plastikas
• Skydo išpjovos skersmuo: 22,5 mm
• Kontaktų išdėstymas: 1 normaliai atviras (NO)
• Apšvietimas: neapšviestas
• Gnybtų tipas: sraigtiniai gnybtai
• Maks. nominali darbinė įtampa: 500 V AC / 250 V DC
• Maks. nominali darbinė srovė: 6 A (AC-15, 230 V) / 3 A (DC-13, 220 V)
• Mechaninis ilgaamžiškumas: >5 000 000 operacijų
• Darbinės temperatūros diapazonas: nuo -25 iki +70 °C
• Padėčių skaičius: 2 (ON/OFF)

Naudojimas

Mygtukas montuojamas į 22,5 mm skersmens skydo išpjovą. Prieš montavimą įsitikinkite, kad išpjova yra tiksliai 22,5 mm, o veržimo momentas atitinka plastikinio priekinio žiedo reikalavimus. Prijunkite laidus prie sraigtinių gnybtų ir, jei reikia, sujunkite su Eaton M22 kontaktų blokais modulinėms konfigūracijoms sudaryti.

Patarimas: pramoninėse aplinkose, kuriose naudojamas aukšto slėgio plovimas, pasirinkite IP69K apsaugos reikalavimus atitinkančius sandarinimo sprendimus ir reguliariai tikrinkite sraigtinių gnybtų priveržimą, kad būtų išvengta kontaktų silpnėjimo. Planuodami skydą, palikite pakankamai vietos mygtuko grįžtamajam judesiui, kad momentinis veikimas išliktų sklandus per visą įrenginio eksploatavimo laiką.
