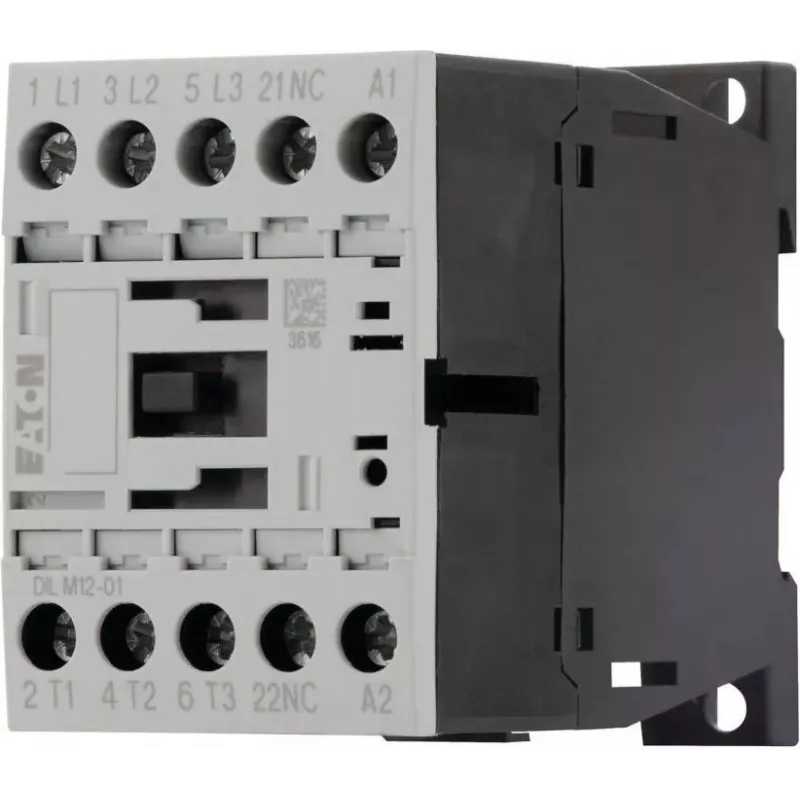

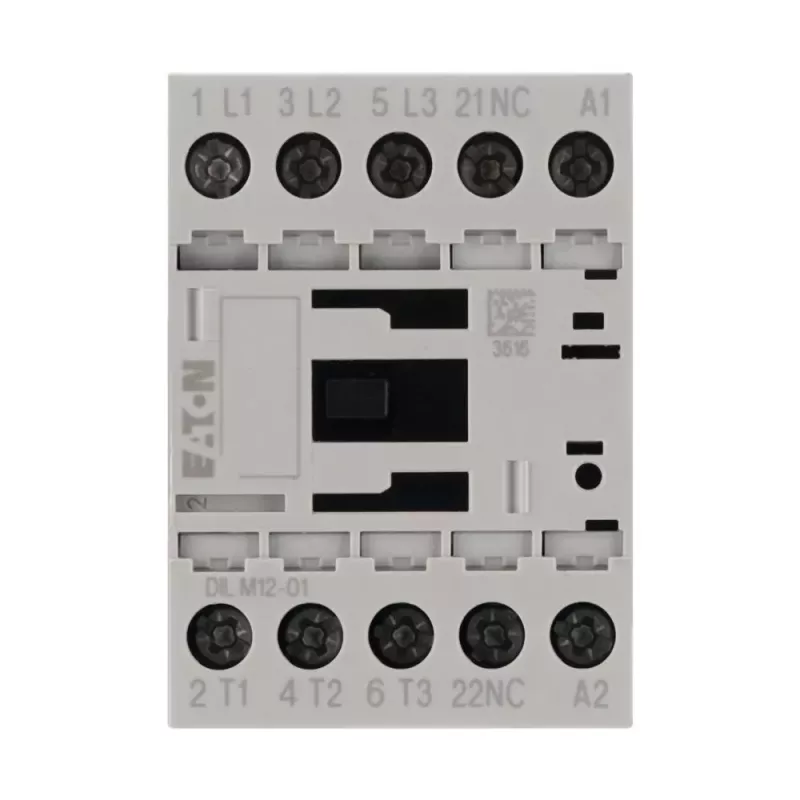

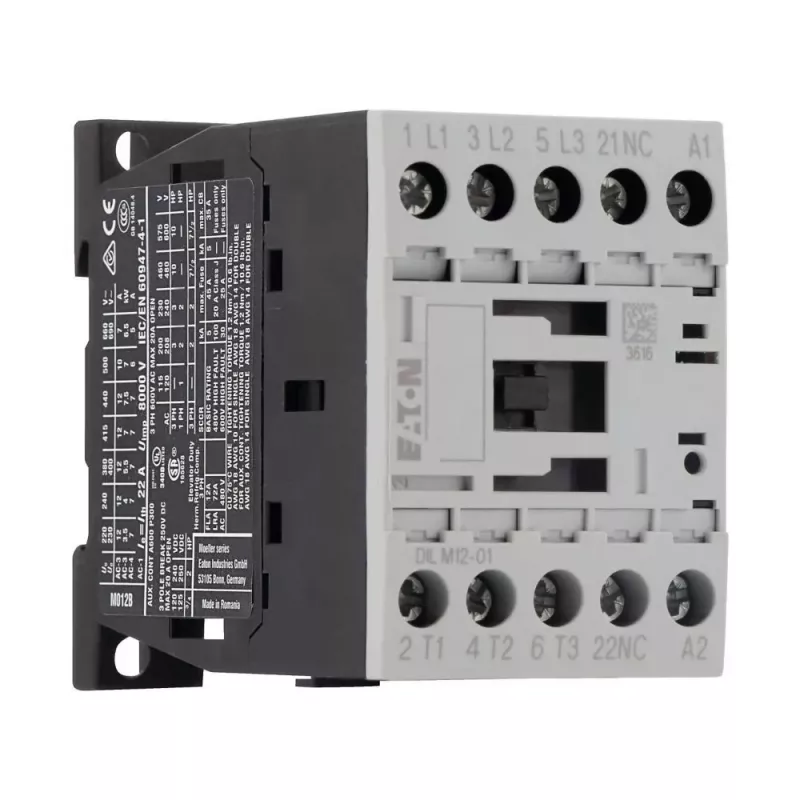

Eaton DILM12-01 3 polių variklio kontaktoriuss, 230 V AC / 240 V AC ritė, 12 A, 1 NC pagalbinis 276865

Eaton DILM12-01 – tai 3 polių variklio kontaktorius, skirtas patikimam variklių paleidimui ir stabdymui pramoninėse sistemose. Jo 12 A AC-3 galia prie 400 V ir ritė, veikianti 230 V AC (50 Hz) arba 240 V AC (60 Hz), užtikrina stabilų darbą net intensyvaus perjungimo sąlygomis.

Kam skirtas

Šis kontaktorius idealiai tinka skydų montuotojams, techninės priežiūros inžinieriams ir mašinų gamintojams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo įrenginio varikliams iki 5,5 kW valdyti. Jis puikiai tinka konvejeriams, siurbliams, ventiliatoriams ir kitiems pramoniniams mechanizmams, kuriems būdingas dažnas perjungimas.

Pagrindinės savybės

• 3 pagrindiniai poliai, normaliai atviri (NO)
• 1 įmontuotas pagalbinis kontaktas, normaliai uždaras (NC)
• Ritės įtampa: 230 V AC (50 Hz) / 240 V AC (60 Hz)
• Vardinė darbinė srovė: 12 A (AC-3, 400 V)
• Vardinė darbinė galia: 5,5 kW (AC-3, 400 V)
• Vardinė izoliacijos įtampa: 690 V
• Sraigtiniai gnybtai patikimam prijungimui
• Montuojamas ant 35 mm DIN bėgelio arba varžtais

Specifikacijos

• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė įtampa (Ue): 690 V
• Apsaugos laipsnis: IP20
• Elektrinis ilgaamžiškumas (AC-3): 1,5 × 10⁶ operacijų
• Mechaninis ilgaamžiškumas: 10 × 10⁶ operacijų
• Aplinkos darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA

Naudojimo patarimai

Prieš montuodami patikrinkite ritės įtampos suderinamumą. Jei perjungimas bus dažnas, atsižvelkite į elektrinio ilgaamžiškumo rodiklį. Visada laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamą apsaugą nuo trumpojo jungimo.

Patarimas: montuodami ant DIN bėgelio įsitikinkite, kad jis tvirtai užsifiksuoja. Periodiškai tikrinkite gnybtų priveržimą, ypač po pirmųjų eksploatacijos valandų, kad išvengtumėte kontaktų perkaitimo.
