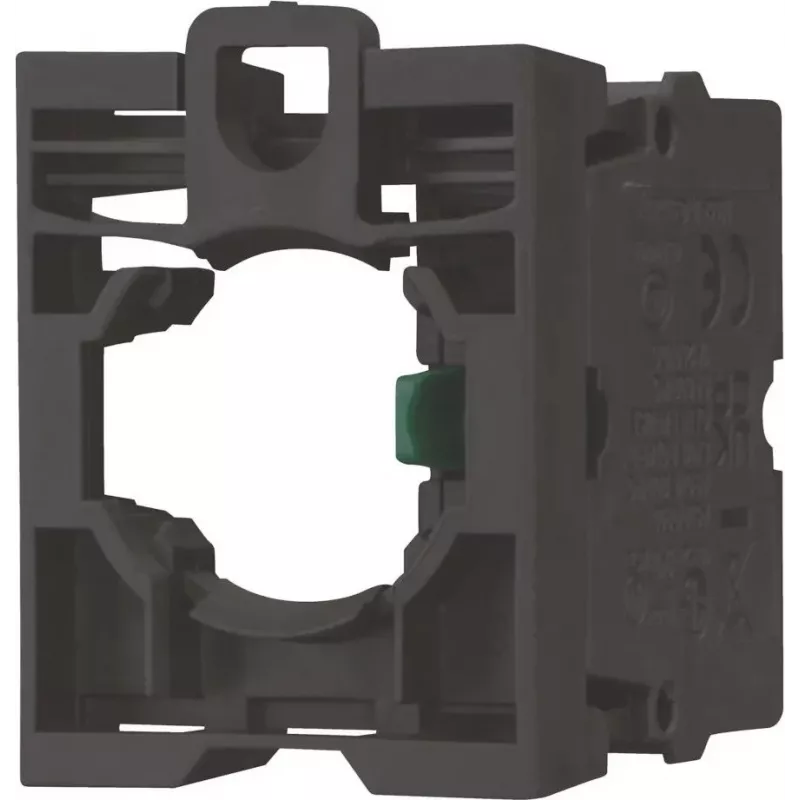

Eaton M22-AK10 kontaktinis elementas 1NO priekinio montavimo varžtiniai gnybtai 216504

Valdymo pultuose kiekvienas kontaktas turi reikšmę – nuo jo priklauso, ar signalas pasieks pavarą, ar sustabdys liniją. Eaton M22-AK10 kontaktinis elementas užtikrina patikimą 1NO kontaktą, kuris praplečia M22 serijos mygtukų ir perjungiklių funkcionalumą. Šis priekinio montavimo pagalbinis kontaktas sukurtas ilgam darbui net intensyvaus naudojimo sąlygomis.

Kodėl verta rinktis

• Paprastas montavimas: priekinis tvirtinimas leidžia kontaktą įmontuoti ar pakeisti neardant pavaros.
• Universalus prijungimas: varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus (1 x 0,5–2,5 mm² arba 2 x 0,5–1,5 mm²).
• Ilgaamžiškumas: mechaninė gyvavimo trukmė > 5 mln. operacijų, elektrinė – > 0,5 mln. operacijų.
• Atsparumas aplinkai: darbinė temperatūra nuo -25 iki +70 °C, apsaugos laipsnis IP20.
• Suderinamumas: skirta visiems Eaton M22 serijos valdymo įtaisams (mygtukams, perjungikliams).

Techniniai duomenys

• Serija: M22
• Produkto tipas: kontaktinis elementas / pagalbinis kontaktas
• Kontaktų skaičius: 1
• Kontaktų konfigūracija: 1 normaliai atviras (NO)
• Montavimo tipas: priekinis
• Prijungimas: varžtiniai gnybtai
• Nominali izoliacijos įtampa (Ui): 500 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (Ie) AC-15: 6 A prie 230 V AC
• Nominali darbinė srovė (Ie) DC-13: 3 A prie 24 V DC
• Gnybtų talpa (vienagysliai): 1 x (0,5–2,5) mm² / 2 x (0,5–1,5) mm²
• Gnybtų talpa (daugiagysliai): 1 x (0,5–2,5) mm² / 2 x (0,5–1,5) mm²
• Darbinė temperatūra: -25 ... +70 °C
• Sandėliavimo temperatūra: -40 ... +80 °C
• Apsaugos laipsnis (gnybtai): IP20
• Mechaninė gyvavimo trukmė: > 5 mln. operacijų
• Elektrinė gyvavimo trukmė: > 0,5 mln. operacijų
• Medžiaga: aukštos kokybės plastikas

Kam tinka

Eaton M22-AK10 – idealus pasirinkimas pramonės automatizavimo specialistams, elektrikams ir pultų surinkėjams, kurie vertina patikimumą ir ilgalaikę naudą. Jis dažnai naudojamas mašinų valdymo pultuose, konvejerių sistemose, pakavimo įrenginiuose ir kituose automatikos sprendimuose.

Kaip naudoti

Kontaktinis elementas montuojamas priekinėje M22 serijos valdymo įtaiso pusėje. Prijunkite laidus prie varžtinių gnybtų, laikydamiesi nurodytų gnybtų talpų. Įsitikinkite, kad kontaktas tvirtai laikosi ir atitinka grandinės reikalavimus. Dėl priekinio montavimo, kontaktą galima lengvai pakeisti net ir įrenginiui esant sumontuotam.

Patarimas: planuodami pultą, visada palikite atsarginių kontaktų – tai sutaupys laiko, kai prireiks greitai išplėsti funkcijas. Montuodami laikykitės IEC/EN 60947-5-1 reikalavimų, o gnybtus priveržkite rekomenduojamu sukimo momentu, kad užtikrintumėte ilgaamžį ir saugų kontaktą.
