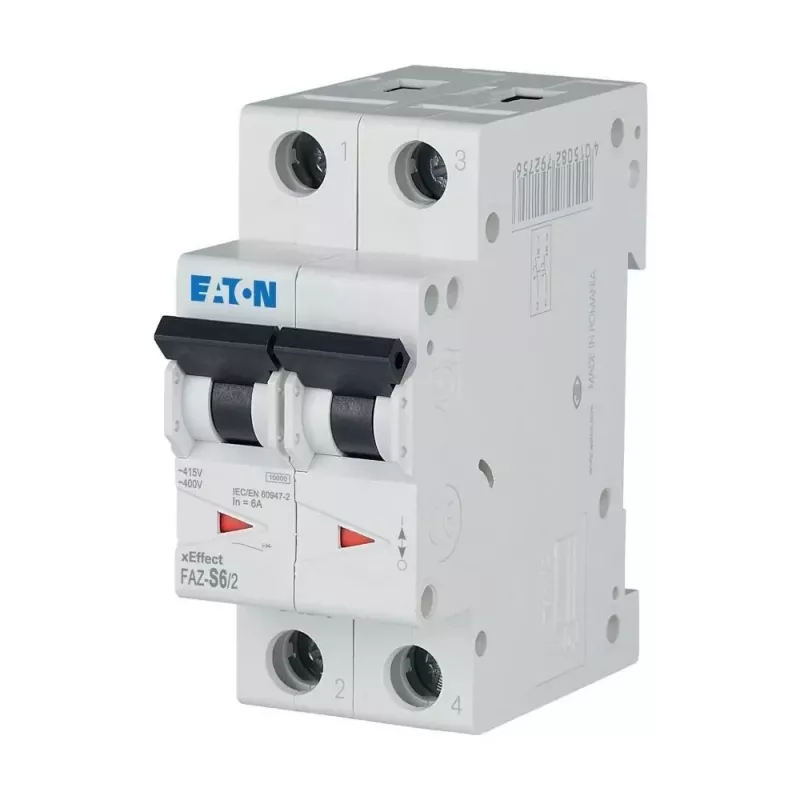

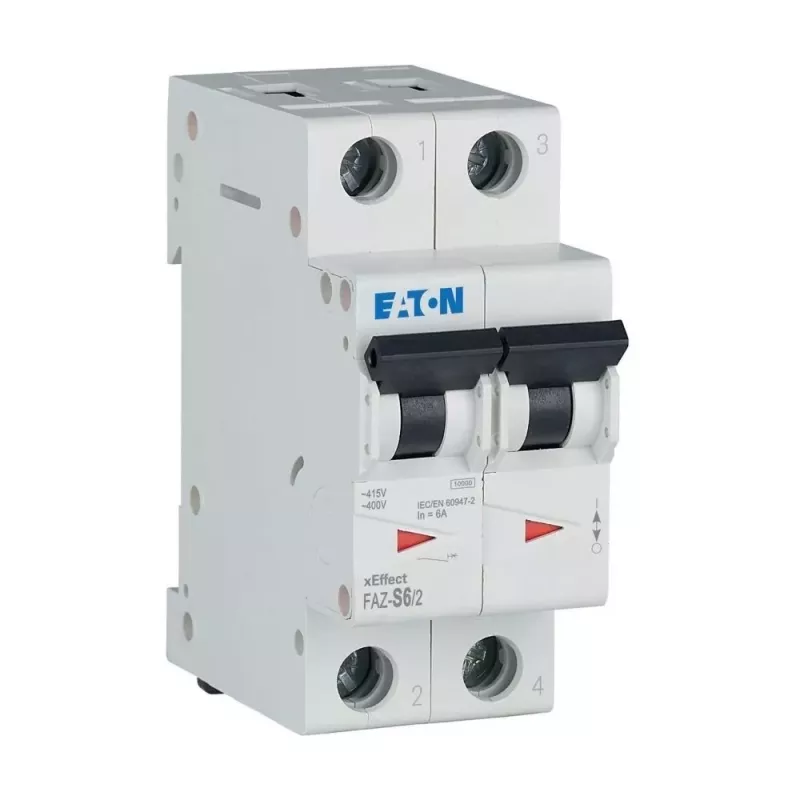

Eaton FAZ-S6/2 S charakteristikos automatinis jungiklis 6A 2 polių 6kA 278809

Kai reikia apsaugoti puslaidininkinius įtaisus ir valdymo transformatorius nuo įjungimo srovės šuolių, standartiniai automatiniai jungikliai su C ar B charakteristika dažnai suveikia per anksti. Eaton FAZ-S6/2 su S charakteristikos išjungimo kreive užtikrina tikslų, atidėtą atsaką, būtiną tokioms jautrioms grandinėms. Tai 2 polių modulinis automatinis jungiklis, skirtas profesionaliems skirstymo skydams.

Privalumai, svarbūs inžinieriams ir montuotojams

• S charakteristika – specialiai sukurta puslaidininkinių grandinių ir valdymo transformatorių apsaugai, kai reikia atlaikyti didelius įjungimo srovės impulsus.
• 2 polių konstrukcija su 6 A vardine srove – universali apsauga vienfazėse ir trifazėse sistemose.
• 6 kA trūkimo galia esant 230/400 V AC – patikima net ir esant dideliems trumpojo jungimo srovės lygiams.
• Kompaktiškas 2 TE (35 mm) plotis – taupo vietą skydelyje, leidžia sumontuoti daugiau prietaisų.
• Energiją ribojanti 3 klasė – sumažina praleidžiamą energiją gedimų metu, apsaugo žemiau esančią įrangą.
• Varžtiniai gnybtai priima 1–25 mm² laidininkus – lengvas ir patikimas prijungimas.

Kam tinka

Šis automatinis jungiklis rekomenduojamas inžineriniams specialistams, elektros sistemų projektuotojams ir pramonės įmonių techninėms tarnyboms, kurios diegia valdymo pultus, automatizavimo sprendimus ar maitinimo šaltinius su puslaidininkiniais elementais. Dėl S charakteristikos jis puikiai tinka ten, kur įjungimo metu atsiranda trumpalaikiai srovės šuoliai – pavyzdžiui, transformatorių, maitinimo blokų ar dažnio keitiklių grandinėse.

Techninės specifikacijos

• Polių skaičius: 2
• Vardinė srovė (In): 6 A
• Išjungimo charakteristika: S
• Vardinė įtampa (Ue): 230/400 V AC
• Vardinė trūkimo galia (Icn): 6 kA
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekis): IP40
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1–25 mm² (vientisas/susuktas)
• Energiją ribojanti klasė: 3
• Užteršimo laipsnis: 2
• Darbinė temperatūra: nuo -25 iki +75 °C
• Standartai: IEC/EN 60898-1
• Modulio plotis: 2 TE (35 mm)

Naudojimas

Montuojamas ant standartinio 35 mm DIN bėgelio. Prieš įrengimą įsitikinkite, kad grandinė atjungta nuo maitinimo. Prijunkite laidininkus prie varžtinių gnybtų, laikydamiesi nurodyto 1–25 mm² diapazono. Dėl S charakteristikos rekomenduojama patikrinti, ar grandinės įjungimo srovė neviršija leistinų ribų. Prietaisas veikia patikimai plačiame temperatūrų diapazone, todėl tinka įvairioms pramoninėms sąlygoms.

Praktiniai patarimai

Planuodami skydą, palikite vietos rezervą – S charakteristikos jungikliai dažnai naudojami kartu su kitais apsauginiais įtaisais. Visada laikykitės gamintojo nurodymų ir vietinių elektros saugos taisyklių. Jei abejojate dėl charakteristikos tinkamumo, konsultuokitės su kvalifikuotu elektriku.
