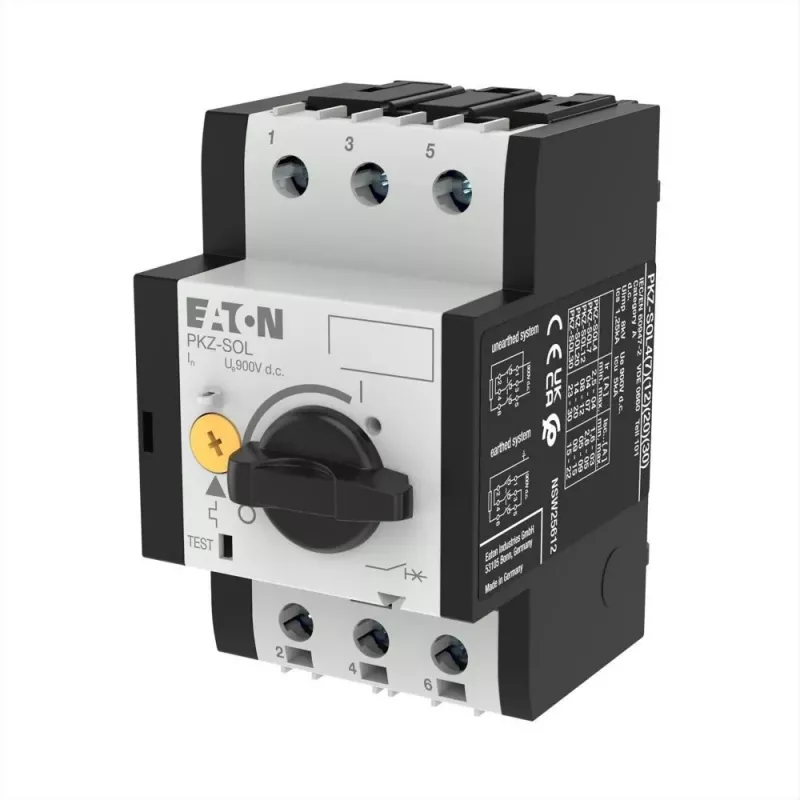

Eaton PKZ-SOL20 DC grandinės apsaugos jungiklis, 2 polių, 16-20 A, 1000 V DC, DIN bėgiui 120938

Kai saulės elektrinės nuolatinės srovės grandinėse reikia patikimos apsaugos, Eaton PKZ-SOL20 užtikrina stabilų darbą ir ilgą tarnavimo laiką. Šis dviejų polių automatinis jungiklis skirtas fotovoltinėms sistemoms iki 1000 V DC ir pasižymi reguliuojamu perkrovos atleidimu bei fiksuotu trumpojo jungimo atleidimu.

Privalumai

• Reguliuojamas perkrovos nustatymas nuo 16 A iki 20 A leidžia tiksliai pritaikyti prie konkrečios PV eilutės srovės.
• Trumpojo jungimo atjungimo geba 10 kA esant 1000 V DC užtikrina saugų gedimų srovių nutraukimą.
• Kompaktiška dviejų polių konstrukcija taupo vietą sujungimo dėžėse ir inverterių korpusuose.
• Termomagnetinis atleidimas užtikrina patikimą apsaugą nuo perkrovos ir trumpojo jungimo.
• Montuojamas ant standartinės 35 mm DIN bėgio.

Kam tinka

• Fotovoltinių eilučių apsauga nuolatinės srovės pusėje
• DC grandinių apsauga saulės modulių sujungimo dėžėse
• Inverterių DC įėjimo apsauga
• Pramoninės DC sistemos iki 1000 V

Pagrindinės specifikacijos

• Nominali darbinė įtampa: 1000 V DC
• Nominalios srovės diapazonas: 16–20 A (reguliuojamas)
• Polių skaičius: 2
• Trumpojo jungimo atjungimo geba: 10 kA esant 1000 V DC
• Atleidimo charakteristika: termomagnetinė
• Momentinis trumpojo jungimo atleidimas: fiksuotas, apie 12 × In
• Montavimas: DIN bėgis (35 mm)
• Gnybtų talpa: 1 × 1,5–16 mm² (vientisa/susukta) / 2 × 1,5–6 mm²
• Nominali impulsinė atsparumo įtampa: 6 kV
• Darbinės temperatūros diapazonas: nuo -25 iki +55 °C
• Elektrinė tarnavimo trukmė: 10 000 operacijų
• Mechaninė tarnavimo trukmė: 100 000 operacijų

Naudojimas

Sumontuokite jungiklį ant DIN bėgio, prijunkite PV eilutės laidininkus prie gnybtų ir nustatykite perkrovos atleidimą pagal sistemos srovę. Prieš eksploataciją patikrinkite, ar trumpojo jungimo srovė neviršija 10 kA, o nuolatinė srovė neviršija 20 A.

Patarimas: reguliuodami perkrovos atleidimą, atsižvelkite į PV modulių temperatūros koeficientą ir vietinius saugos reikalavimus. Periodiškai tikrinkite jungiklio būklę ir gnybtų priveržimą, kad užtikrintumėte ilgaamžiškumą.
