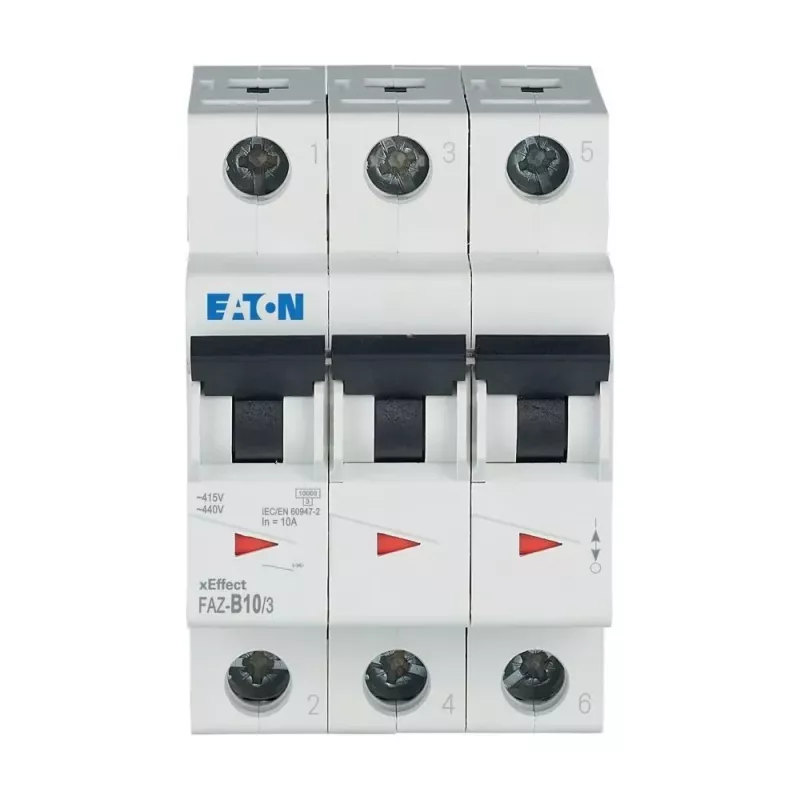

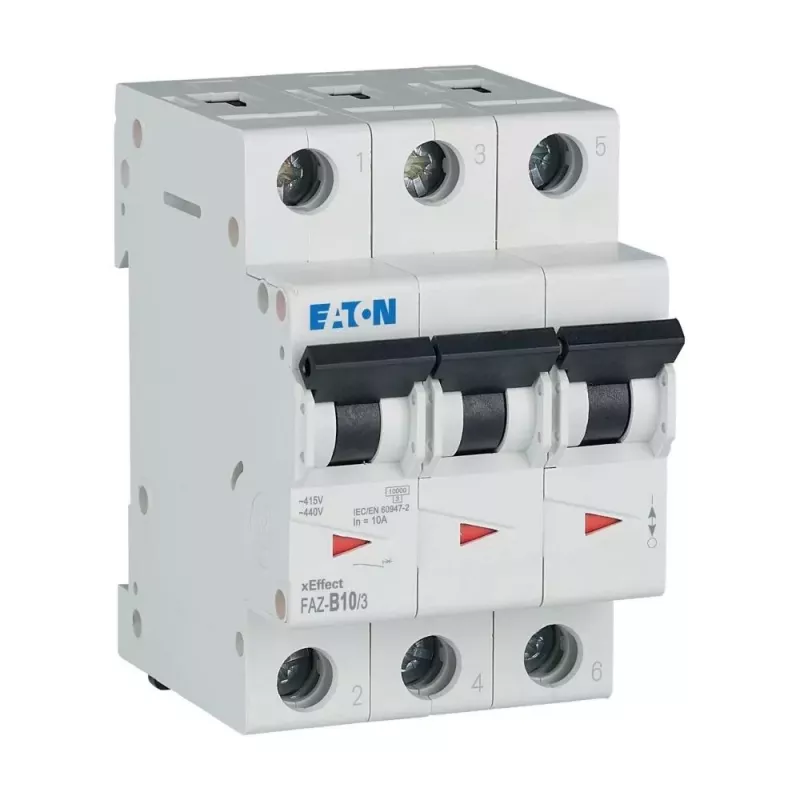

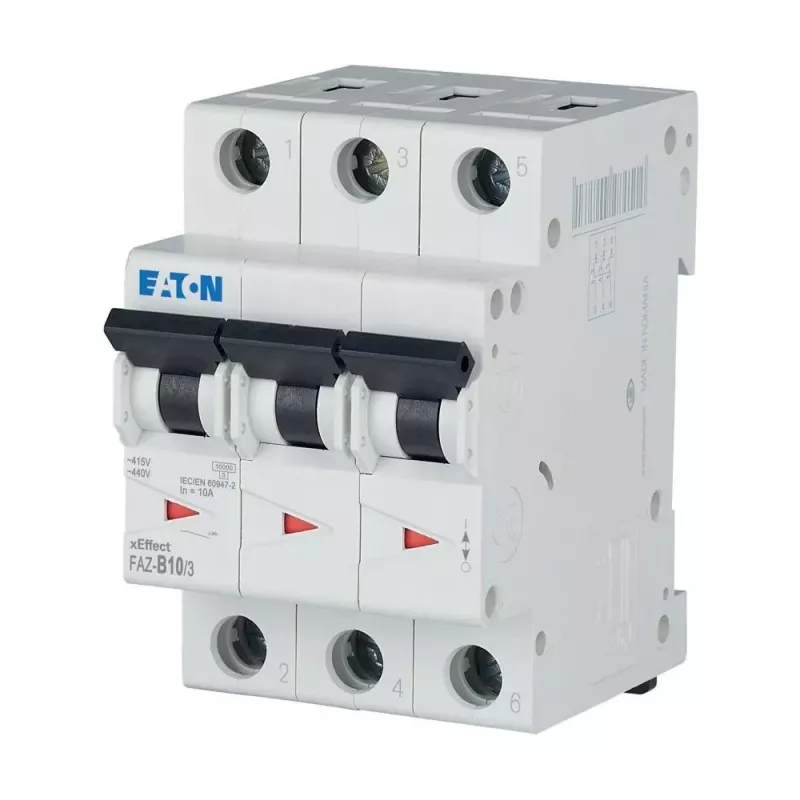

Eaton FAZ-B10/3 automatinis jungiklis B tipo, 10 A, 3 polių, 10 kA 278843

Eaton FAZ-B10/3 – tai trijų polių automatinis jungiklis, skirtas patikimai apsaugoti trifazes grandines pramoniniuose skirstomuosiuose skydeliuose, pastatų elektros instaliacijoje ir mašinų valdymo sistemose. B tipo išjungimo charakteristika užtikrina efektyvią apsaugą nuo trumpojo jungimo ir perkrovos, kai įjungimo srovės yra vidutinės.

Pagrindinės specifikacijos

• Nominali srovė: 10 A
• Polių skaičius: 3
• Išjungimo charakteristika: B tipo
• Nominali trumpojo jungimo atjungimo geba: 10 kA pagal EN 60898
• Nominali įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgelis (EN 60715)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinė dalis)
• Gnybtų talpa: 1-25 mm² (vienagysliai/susukti)
• Nominali izoliacijos įtampa: 440 V
• Nominali impulsinė atsparumo įtampa: 4 kV
• Energijos ribojimo klasė: 3
• Darbinės temperatūros diapazonas: -25 iki +75 °C
• Elektrinis ilgaamžiškumas: >10 000 operacijų
• Mechaninis ilgaamžiškumas: >20 000 operacijų
• Montavimo gylis: 70,5 mm
• Modulio plotis: 3 (52,5 mm)

Kodėl verta rinktis

FAZ-B10/3 jungiklis pasižymi patikima trumpojo jungimo ir perkrovos apsauga kompaktiškame 3 modulių korpuse. Varžtiniai gnybtai priima įvairių skerspjūvių laidus, o didelė atjungimo geba užtikrina saugų gedimų srovių nutraukimą net ir reikliose instaliacijose.

Idealūs naudojimo atvejai

• Trijų fazių apšvietimo ir kištukinių lizdų grandinių apsauga
• Valdymo grandinių apsauga pramoninėse mašinose
• Skirstomieji skydai komerciniuose ir gyvenamuosiuose pastatuose

Gera žinoti

Jungiklis atitinka EN 60898-1 ir IEC 60898-1 standartus. Jis pritaikytas montuoti ant DIN bėgelio standartiniuose skirstomuosiuose korpusuose.

Patarimas: montuodami šį jungiklį, įsitikinkite, kad grandinės nominali srovė neviršija 10 A, o laidų skerspjūvis atitinka gnybtų talpą. B tipo charakteristika optimaliai tinka grandinėms su vidutinėmis įjungimo srovėmis, pavyzdžiui, apšvietimo ir lizdų linijoms. Reguliariai tikrinkite jungiklio būklę ir, esant reikalui, nedelsdami pakeiskite.
