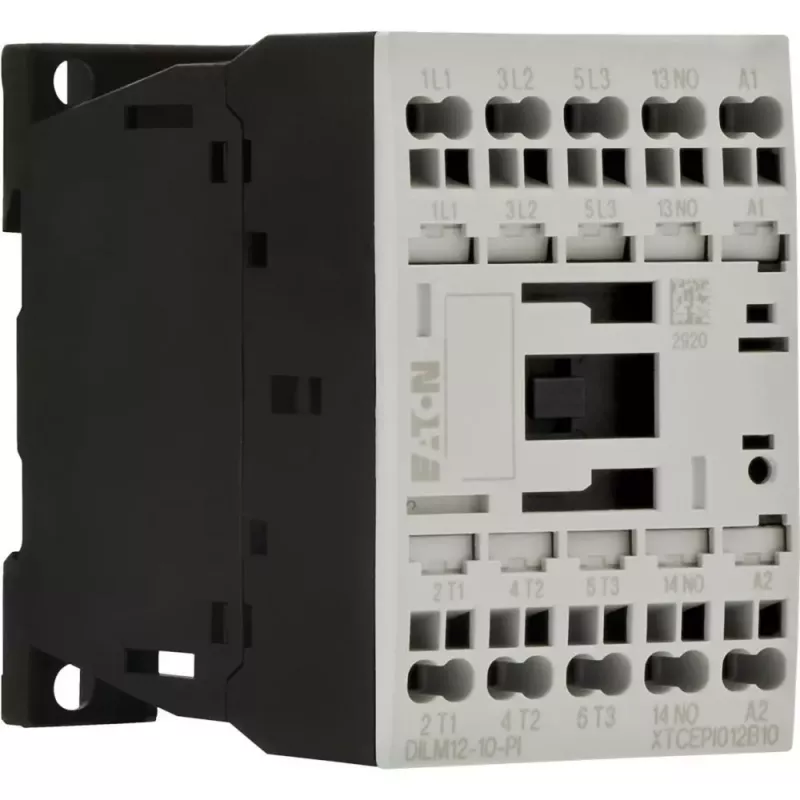

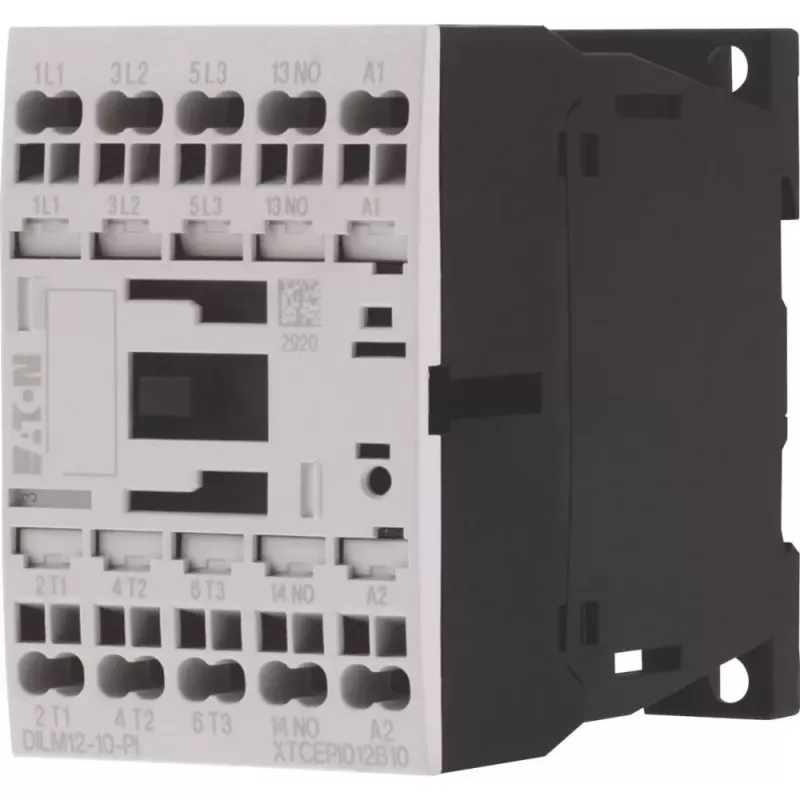

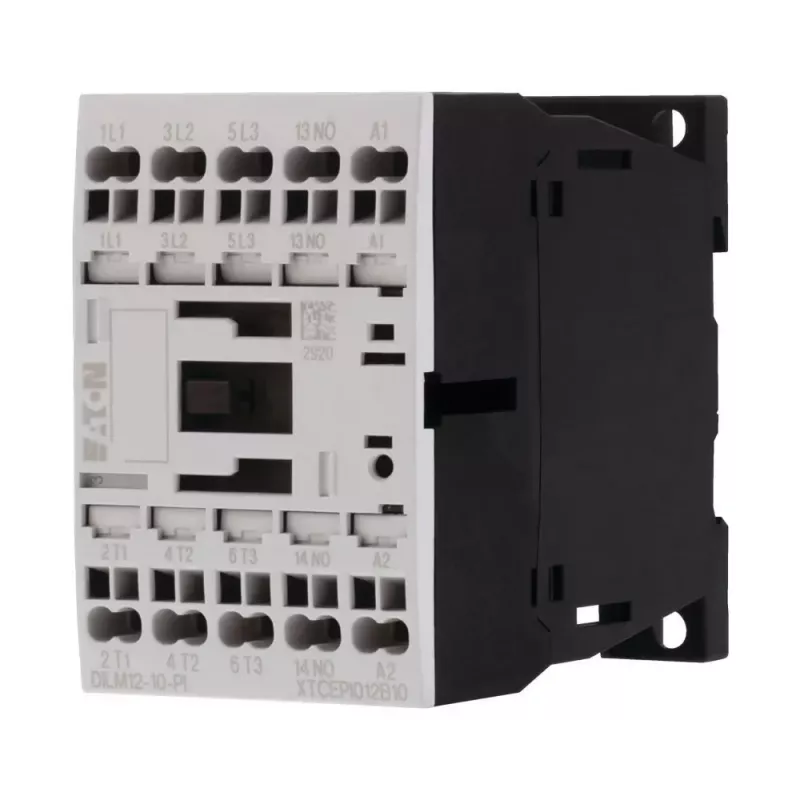

Eaton DILM12-10 kontaktorius, 3 polių, 1 NO pagalbinis kontaktas, 230 V AC ritė, 12 A, 5,5 kW 199239

Eaton DILM12-10 kontaktorius užtikrina patikimą trifazių variklių iki 5,5 kW (esant 400 V) įjungimą ir išjungimą. 230 V AC ritė tinka standartinėms valdymo grandinėms, o varžtiniai gnybtai leidžia prijungti tiek vienagyslius, tiek daugiagyslius laidininkus be specialių įrankių. Vienas normaliai atviras (NO) pagalbinis kontaktas suteikia būsenos signalą arba blokuotę kitam valdymo etapui.

Pagrindinės specifikacijos

• 3 pagrindiniai poliai, 1 NO pagalbinis kontaktas
• Ritės įtampa: 230 V AC (50/60 Hz)
• Nominali darbinė srovė AC-3, 400 V: 12 A
• Nominali darbinė srovė AC-1, 400 V: 22 A
• Nominali darbinė galia AC-3, 400 V: 5,5 kW
• Nominali darbinė galia AC-3, 230 V: 3 kW
• Nominali darbinė įtampa: 690 V AC
• Nominali izoliacijos įtampa: 690 V
• Nominali impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Elektrinė tarnavimo trukmė (AC-3): 1,5 mln. operacijų
• Mechaninė tarnavimo trukmė: 10 mln. operacijų

Kodėl verta rinktis

DILM12-10 puikiai dera su Eaton DILM serija, todėl esama instaliacija ir priedai išlieka suderinami. Kompaktiški matmenys taupo vietą skydelyje, o aiškus žymėjimas priekinėje dalyje pagreitina paleidimą ir gedimų paiešką.

Idealus naudojimo atvejai

• Tiesioginis trifazių variklių paleidimas iki 5,5 kW
• Varžinių šildymo ar apšvietimo apkrovų perjungimas iki 22 A
• Integracija į mašinų valdymo sistemas su 230 V AC valdymo įtampa

Gera žinoti

Dažno perjungimo atvejais kontaktorius atlaiko 1,5 mln. operacijų esant pilnai AC-3 apkrovai, todėl rečiau reikia keisti įrenginį. IP20 korpusas skirtas montuoti valdymo spintose ar skirstomuosiuose skydeliuose.

Patarimas: prieš montuodami įsitikinkite, kad valdymo grandinės įtampa atitinka 230 V AC. Naudokite DIN bėgelį arba varžtus, o laidus sujunkite pagal schemą. Reguliariai tikrinkite kontaktų būklę, ypač esant didelei perjungimo dažnumo apkrovai.
