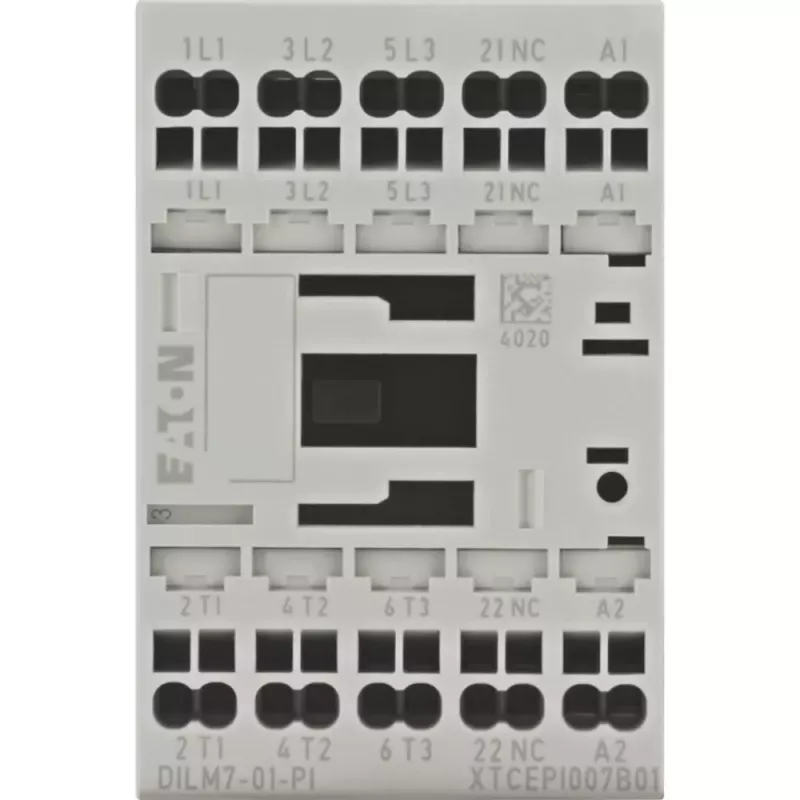

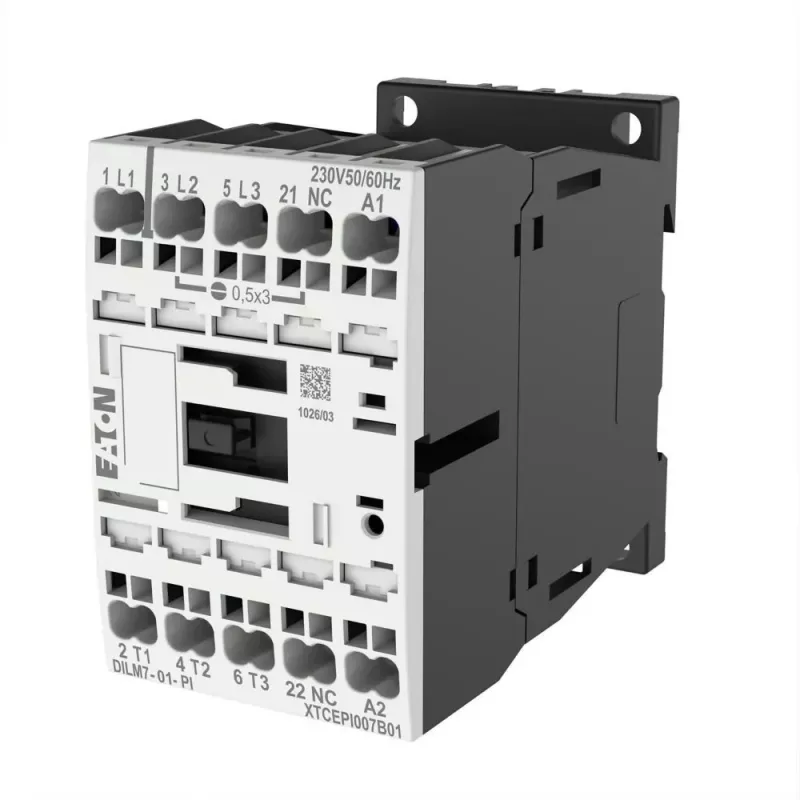

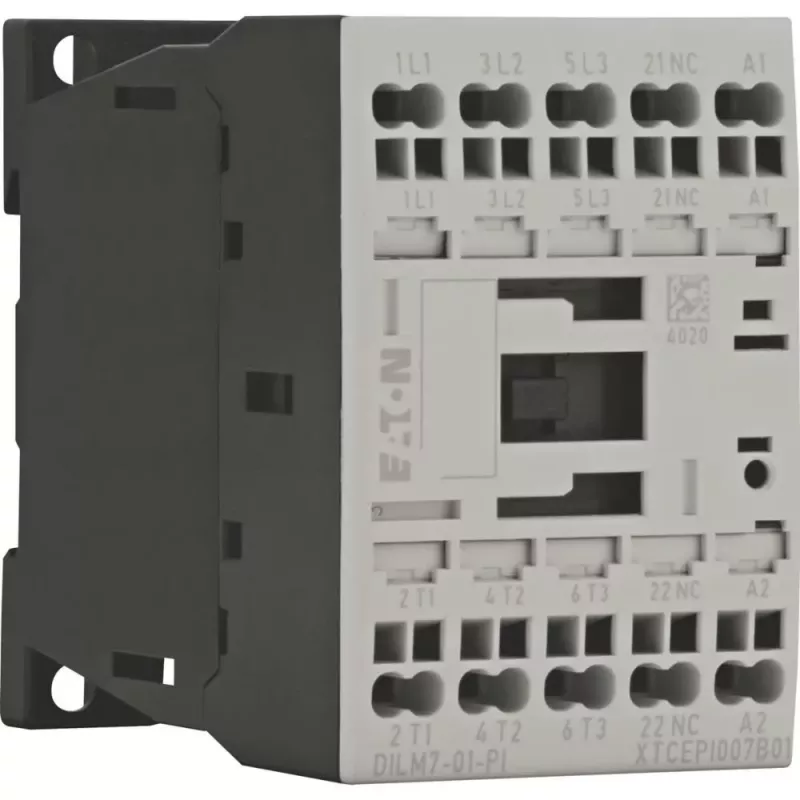

EATON DILM7-01(24VDC) galios kontaktorius, 3 polių, 400V, 3kW, 1NC, 24VDC, 199228

DILM7 serijos kontaktorius su 24 V DC rite yra skirtas patikimam trifazių variklių iki 3 kW (esant 400 V AC) įjungimui ir išjungimui pramoninėse valdymo sistemose. Kompaktiškas korpusas ir varžtiniai gnybtai užtikrina paprastą montavimą ir ilgaamžiškumą.

Privalumai

Kompaktiškas DILM7–DILM15 dydžio korpusas leidžia montuoti ant DIN bėgelio arba tvirtinti varžtais. Varžtiniai gnybtai užtikrina patikimą prijungimą. Vardinė darbinė srovė (AC-3) – 7 A, izoliacijos įtampa – 690 V. Mechaninis atsparumas – 10 milijonų operacijų, elektrinis (AC-3) – 1,5 milijono operacijų.

Tinka

• Variklių paleidimui ir stabdymui pramoninėse valdymo spintose
• Varžinės apkrovos perjungimui iki 7 A
• Taikymams, kuriems reikalinga nuolatinės srovės valdymo įtampa

Pagrindinės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-3, 400 V): 7 A
• Vardinė darbinė galia (AC-3, 400 V): 3 kW
• Ritės įtampa: 24 V DC
• Pagalbiniai kontaktai: 1 NC
• Pagrindinės grandinės vardinė darbinė įtampa: 380–400 V AC
• Vardinė izoliacijos įtampa: 690 V AC
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Montavimas: DIN bėgelis / varžtai
• Gnybtai: varžtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): 1,5 × 10⁶ operacijų
• Mechaninis ilgaamžiškumas: 10 × 10⁶ operacijų

Naudojimo patarimai

Variklio apsaugai užtikrinti pasirinkite tinkamą šiluminę relę. Įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą. Montuodami laikykitės gamintojo nurodymų dėl gnybtų priveržimo momento.
