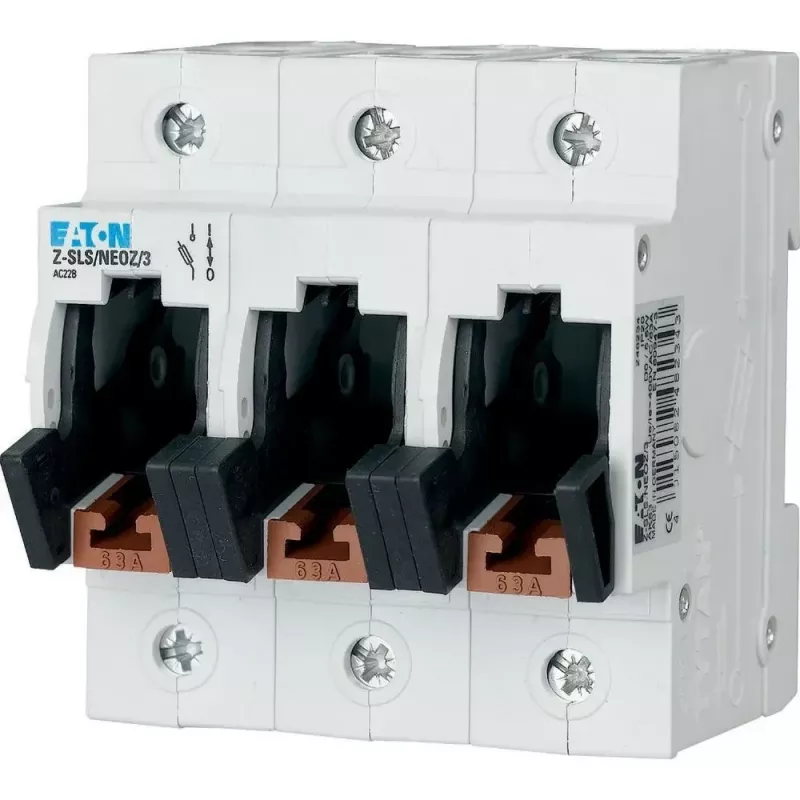

Eaton 248234 Z-SLS 3 polių 63A D02 saugiklių skyriklis

Kai elektros skirstymo spintose ir apskaitos spintelėse reikia užtikrinti saugų atjungimą ir patikimą apsaugą nuo viršsrovių, Eaton 248234 Z-SLS yra profesionalus sprendimas. Tai 3 polių saugiklių skyriklis, skirtas iki 63 A vardinei srovei, montuojamas ant DIN bėgelio ir suderinamas su D02 (Neozed) saugikliais. Jis užtikrina apkrovos atjungimą ir turi vizualų saugiklio būsenos indikatorių, leidžiantį greitai nustatyti, kuri fazė suveikė.

Kam skirtas

Elektrikams ir skydų surinkėjams, kuriems reikia kompaktiško, našaus pagrindinio jungiklio arba linijos skyriklio gyvenamosiose ir komercinėse instaliacijose. Tinka ten, kur reikalinga selektyvi apsauga ir paprastas saugiklių keitimas.

Pagrindinės savybės

• 3 polių skyriklis, vardinė srovė 63 A
• Naudoja D02 (Neozed) saugiklius
• Vardinė darbinė įtampa 400 V AC
• Montavimas ant DIN bėgelio (EN 60715)
• Modulio plotis 4,5 TE
• Sraigtiniai gnybtai su didele užspaudimo sritimi
• Vizualus saugiklio būsenos indikatorius
• Apsaugos laipsnis IP20 (gnybtai), IP40 (priekis)

Specifikacijos

• Polių skaičius: 3
• Vardinė srovė: 63 A
• Vardinė darbinė įtampa: 400 V AC
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Saugiklių sistema: D02 (Neozed)
• Montavimas: DIN bėgelis (EN 60715)
• Modulio plotis: 4,5 TE
• Prijungimas: sraigtiniai gnybtai
• Gnybtų talpa (pagrindiniai): 1,5–25 mm²
• Gnybtų talpa (pagalbiniai): 1,5–16 mm²
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Darbinė temperatūra: nuo -25 iki +50 °C
• Sandėliavimo temperatūra: nuo -40 iki +80 °C
• Standartas: IEC/EN 60947-3
• Trumpojo jungimo atjungimo geba: 50 kA su tinkamu saugikliu
• Naudojimas: pagrindinis jungiklis skirstymo spintose, apskaitos spintelėse

Kaip naudoti

Sumontuokite ant DIN bėgelio, prijunkite fazinius laidus prie 1, 3, 5 gnybtų, o apkrovos – prie 2, 4, 6. Įstatykite D02 saugiklius. Prieš įjungiant patikrinkite, ar grandinė teisingai sujungta. Vizualus indikatorius parodys, ar saugiklis nepažeistas.

Patarimas: įsitikinkite, kad prieš srovė neviršija 50 kA, naudojant tinkamus D02 saugiklius. Reguliariai tikrinkite indikatorių – tai padės išvengti netikėtų atjungimų.
